汽车零件加工用多工位级进冲压工装

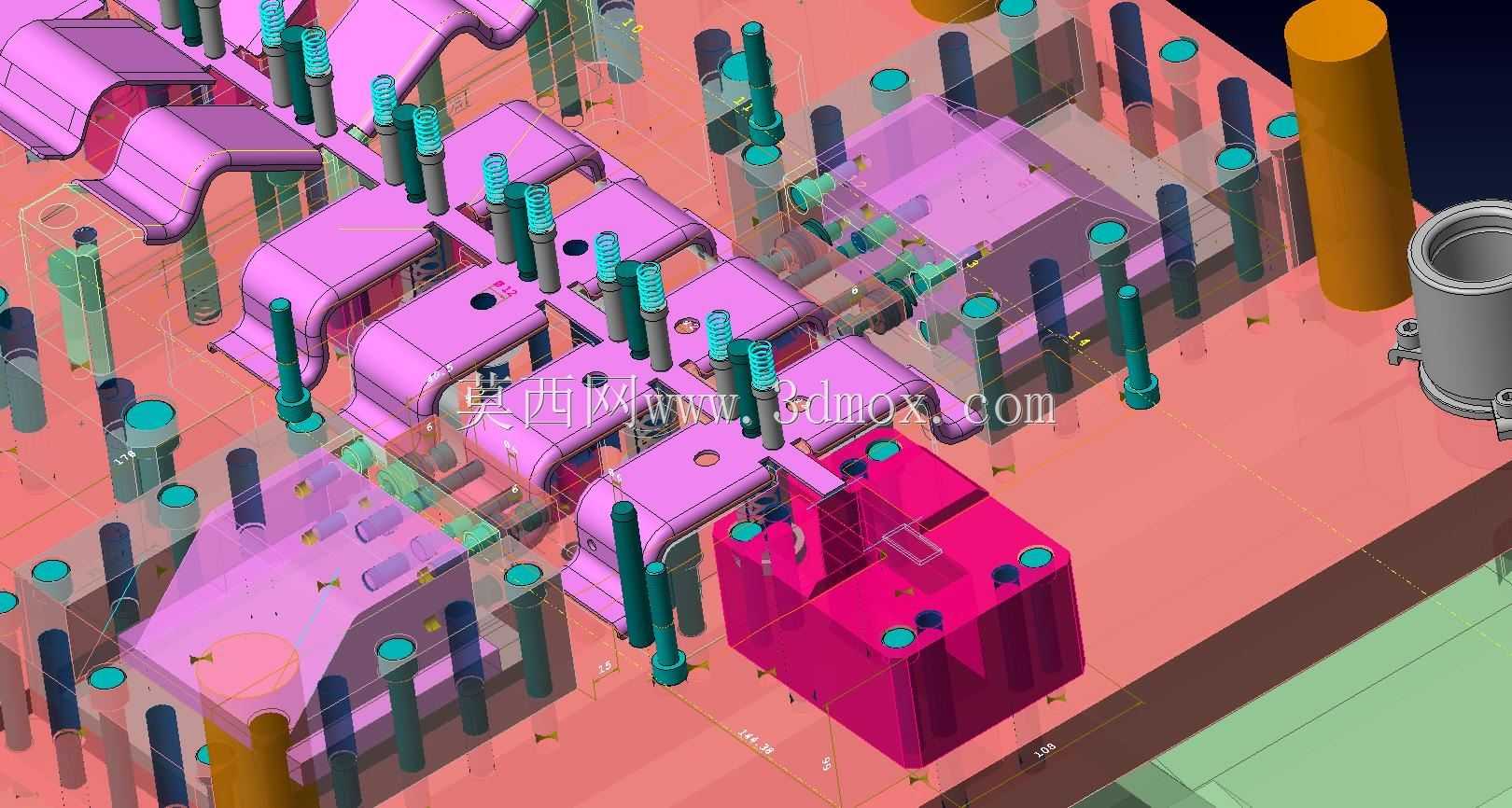

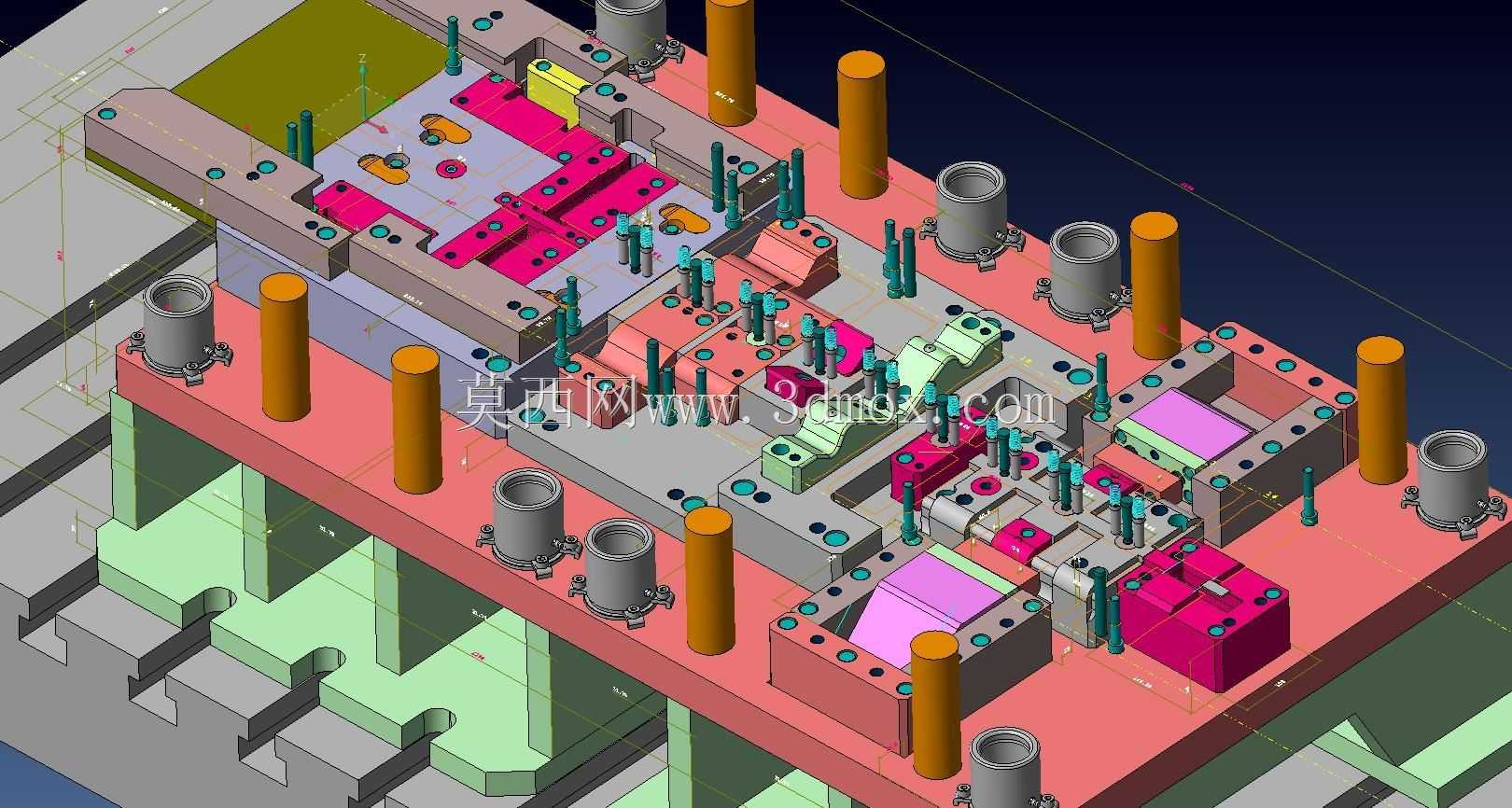

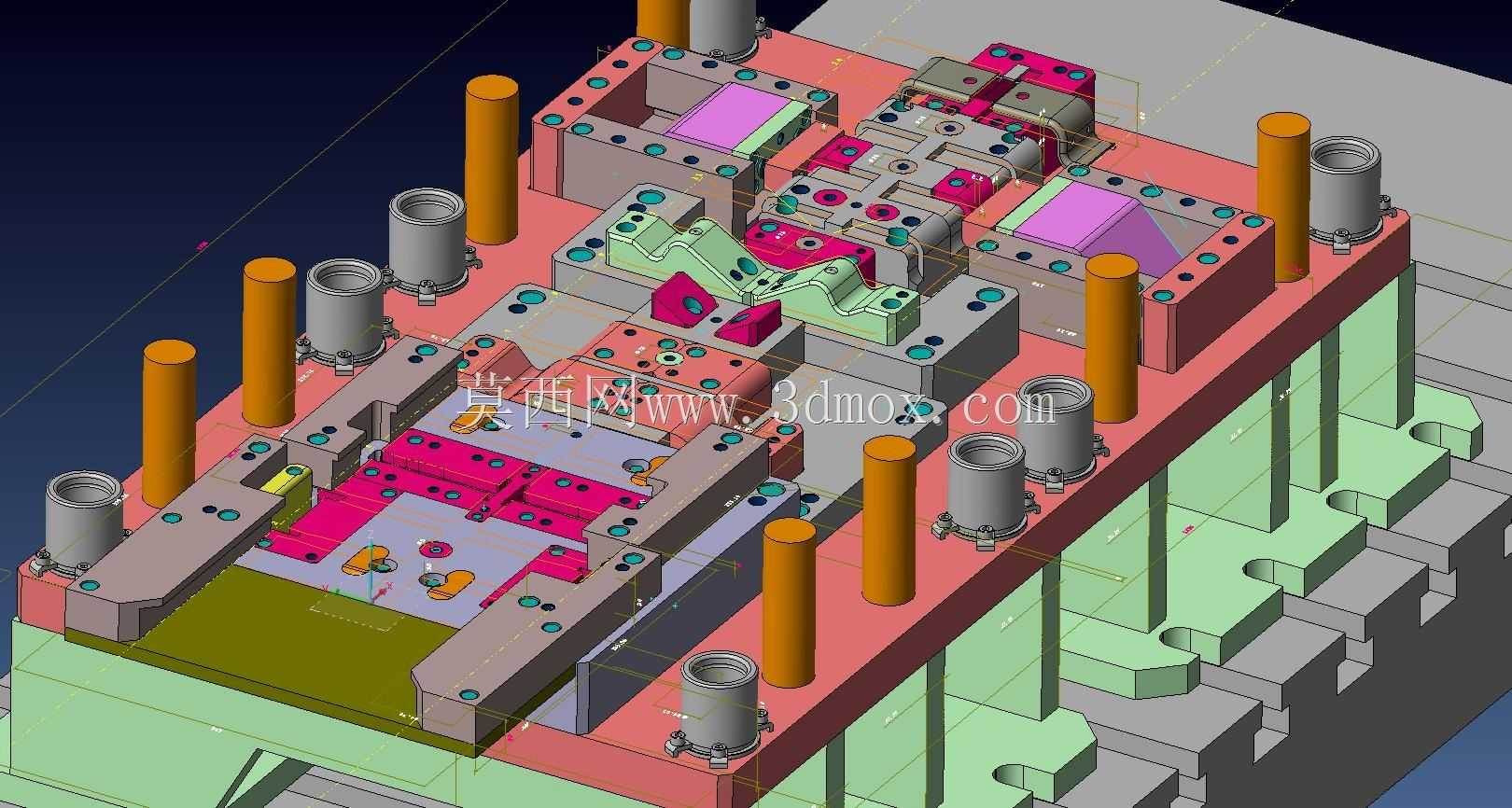

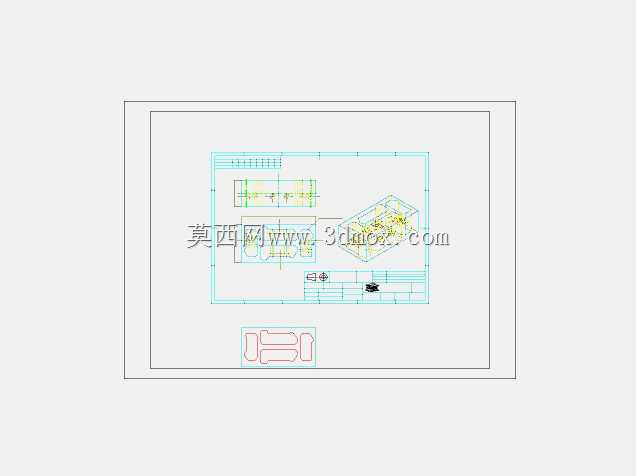

这套渐进式冲压工装主要应用于汽车零部件的大批量连续冲压生产场景，适配汽车车身结构件、内部连接支架类薄板金属零件的全工序加工，可在单次冲床行程联动下完成多道冲压工序的连续作业，无需在不同单工序模具间反复转运工件，能大幅提升汽车冲压件的生产效率，同时降低多次定位带来的尺寸误差，适配汽车零部件量产阶段对加工精度、生产节拍的严苛要求。工装整体采用多层叠装的模架结构设计，上下模座通过多组等高导柱导套实现精准导向，可承受连续高速冲压过程中的侧向冲击力，保证长期作业的导向精度不偏移。上模部分集成了多组不同功能的冲压工位，依次排布冲裁、折弯、成型、精整等作业模块，可根据待加工汽车零件的工艺路线调整工位排布顺序，料带沿模具送料方向步进时，每个工位同步完成对应加工动作，最终在末端工位直接输出成型完成的合格零件。下模部分对应设置了匹配的凹模镶块、顶料机构与废料排出通道，加工过程中产生的冲孔废料可沿预设的滑落通道直接排出模具体外，成型后的零件通过顶料机构抬升后随料带步进送出，无需人工手动取件，适配自动化冲压生产线的连续作业需求。设计过程中充分考虑了安装边界与适配性，模架整体采用标准化的模座规格，可直接适配市面主流吨位的开式、闭式压力机的安装台面，安装孔位采用通用间距设计，无需额外改装压力机台面即可完成装夹固定。各功能工位的镶块采用独立快换结构设计，当某一工位的刃口出现磨损时，可单独拆卸对应镶块进行修磨或更换，无需拆解整套模具，大幅降低设备维护的停机时长。模具内部设置了多组弹性卸料与压料组件，可在冲压过程中始终压紧料带，避免薄钢板料带在步进过程中出现移位、翘曲问题，保证每个工位的加工位置精度，成型后的零件平面度、折弯角度公差可满足汽车零部件的装配精度要求，同时模具的送料步距设置了可调限位结构，可兼容一定尺寸范围内的同类型汽车零件加工，提升工装的通用适配能力，减少同类型零件生产的模具投入成本。
