适配E3D Hemera挤出机的HevORT X轴安装支架

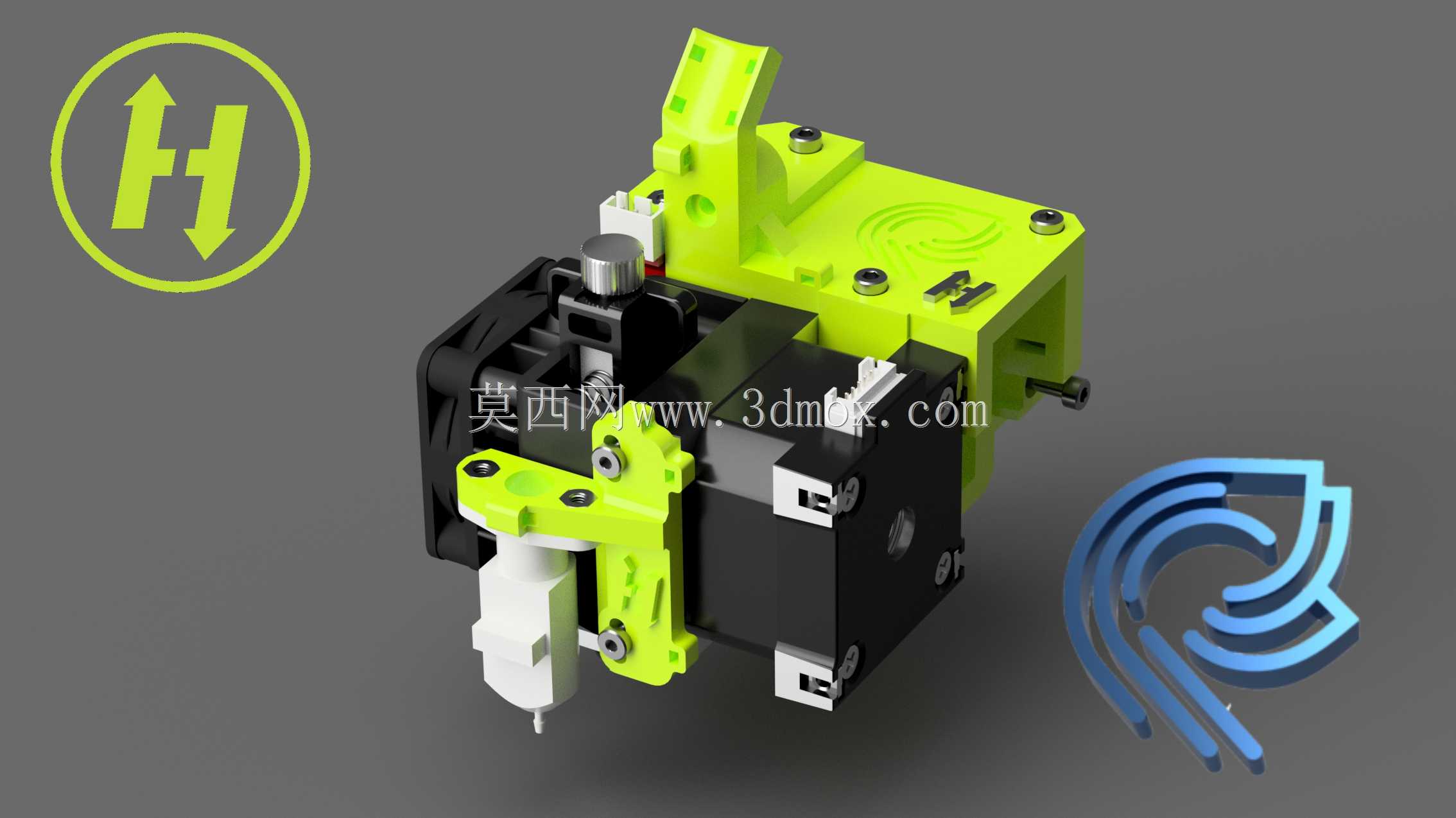

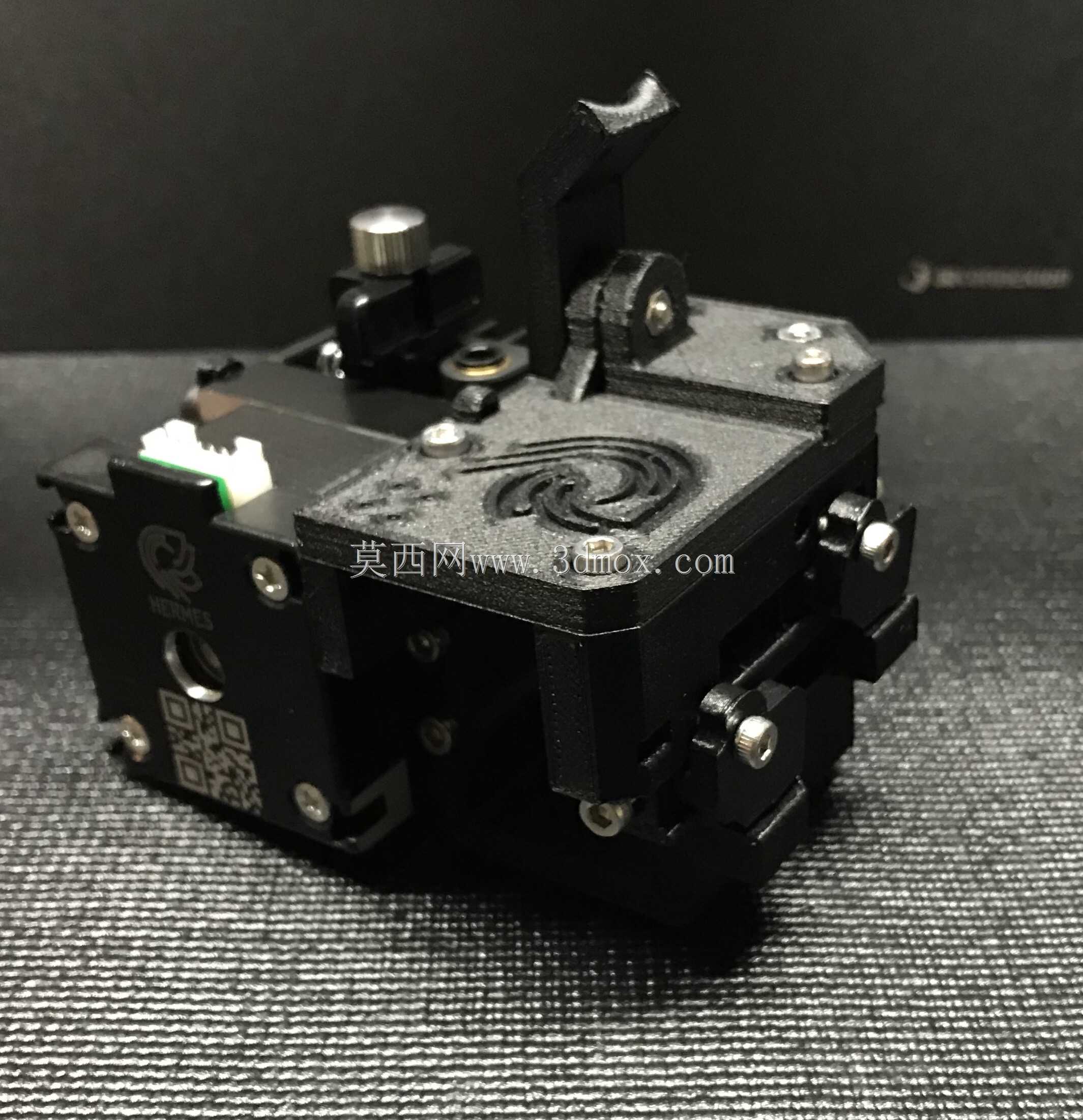

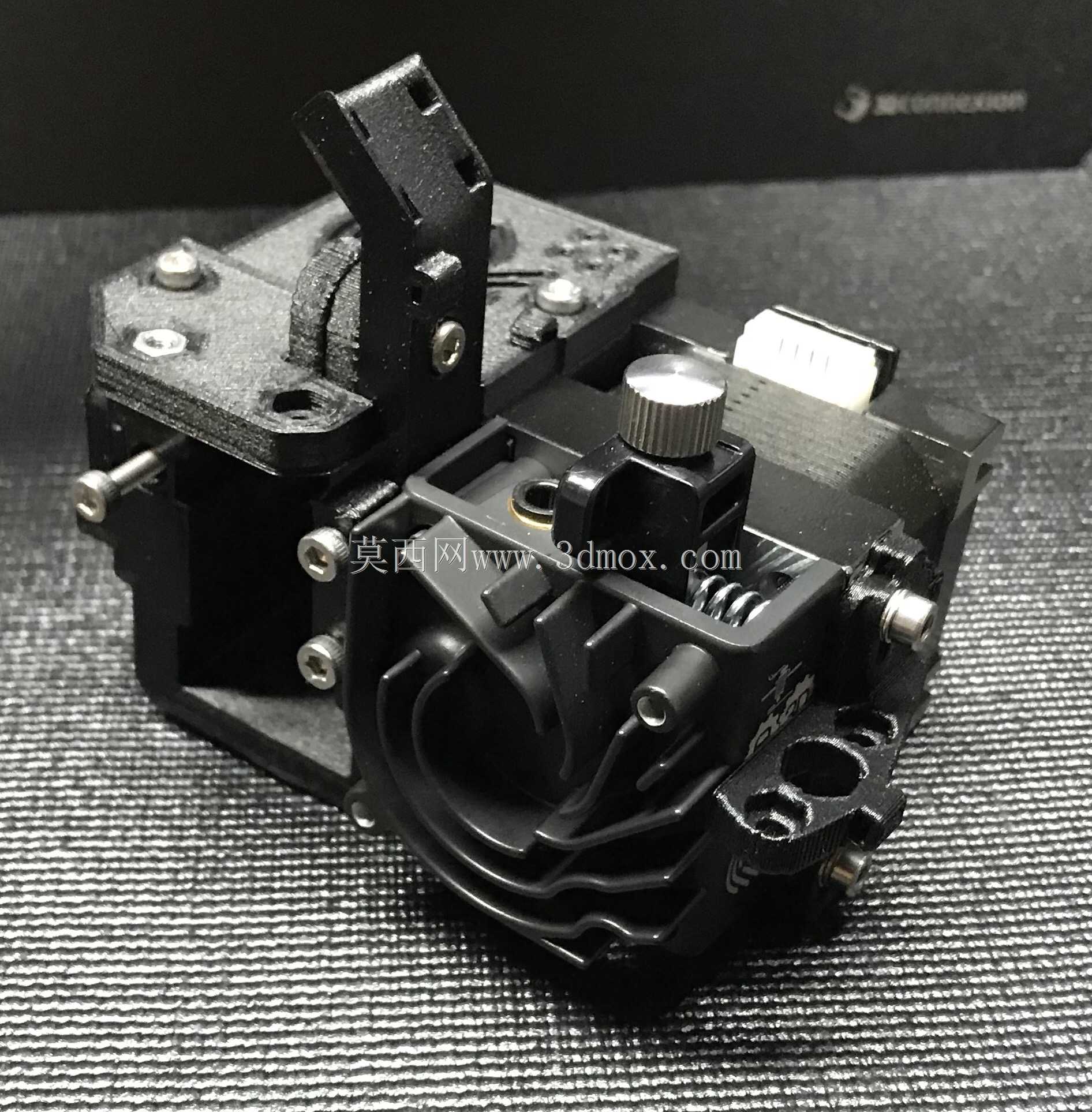

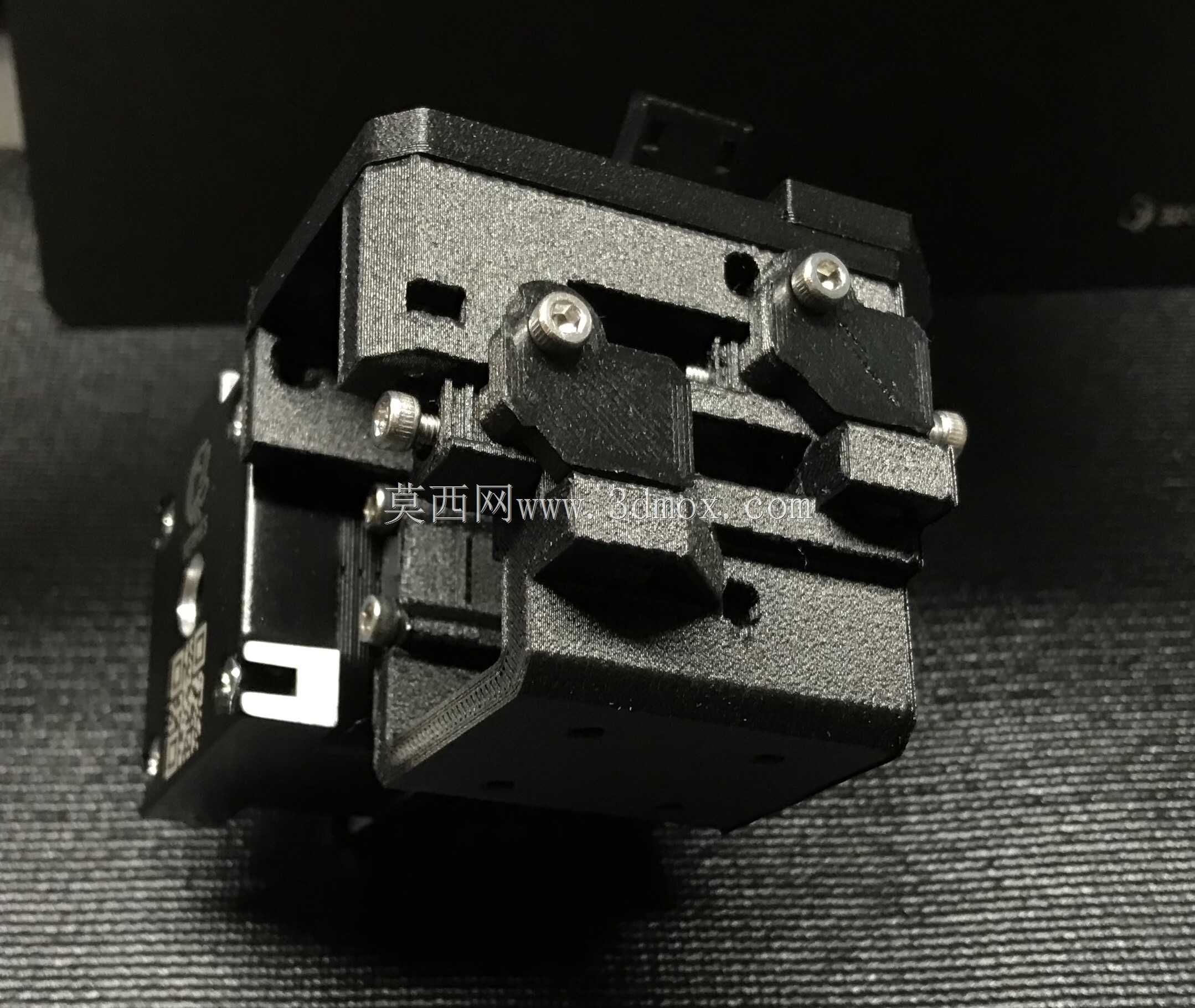

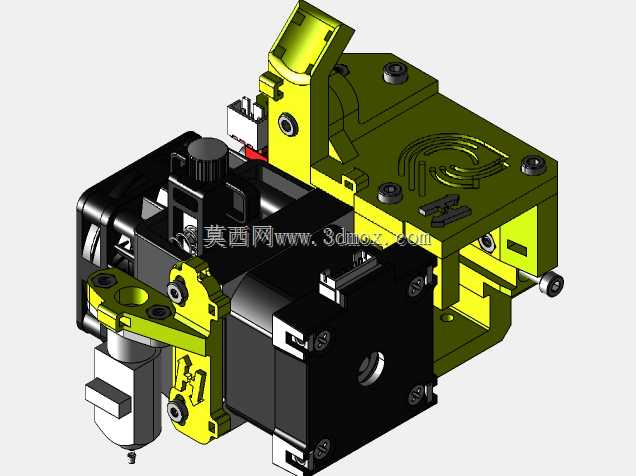

这款X轴安装支架是专为CoreXY架构桌面级FDM 3D打印机打造的核心运动承载部件，主要用于将E3D Hemera挤出打印总成稳固安装在HevORT机型的X轴线性导轨滑台上，是连接打印执行端与设备运动框架的关键结构件。在桌面级3D打印的实际应用场景中，X轴支架的刚性、安装精度直接决定了打印过程中喷头的定位稳定性，尤其在高速打印、大流量挤出的工况下，支架的抗形变能力会直接影响成型件的层纹一致性、尺寸精度与表面质量，是DIY进阶3D打印设备改装、整机搭建过程中不可或缺的定制化结构部件。从实际功能特性来看，这款支架采用分体式受力结构设计，主体承载部分完全贴合E3D Hemera挤出机的安装孔位基准，预留了挤出机散热风道、线材走线、限位触发件的对应安装空间，同时在与X轴导轨滑块连接的区域做了加厚加强处理，能够抵消打印头高速往复运动产生的惯性冲击力，避免长期运行后出现连接松动、位置偏移的问题。支架上还集成了辅助配件的安装位，可直接固定BLTouch自动调平传感器、线材固定卡扣、散热风扇导流罩等常用外设，无需额外打孔改装，大幅降低了用户的组装调试难度。在设计思路上，这款支架充分考虑了3D打印自制件的加工特性，所有安装孔位都预留了合理的装配公差，非配合面做了轻量化镂空处理，在保证整体结构刚性的前提下尽可能降低运动端的总重量，有效减小X轴运动的负载，提升运动响应速度，减少电机丢步的概率。安装边界方面，这款支架完全匹配HevORT机型X轴MGN线性导轨的滑块安装孔距，安装后挤出机喷嘴的中心高度与原厂设计基准保持一致，不会改变原有设备的打印行程范围，与Y轴运动平台、Z轴升降机构的运动空间完全无干涉，安装时只需对准导轨滑块孔位锁入固定螺丝，再将E3D Hemera挤出机对准定位孔锁紧即可完成装配，无需额外调整其他部件的位置。支架的外形设计充分考虑了运动过程中的避障需求，所有边角都做了圆角过渡处理，不会在往复运动中剐蹭设备框架、拖链或线材，同时预留的走线槽可以将挤出机的电机线、加热棒线、热敏电阻线规整收纳，避免运动过程中线材拖拽拉扯影响打印稳定性。
