可调节快装式3D打印线缆固定夹

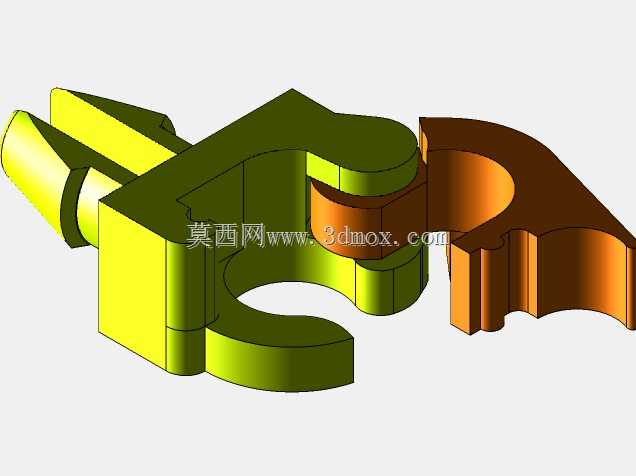

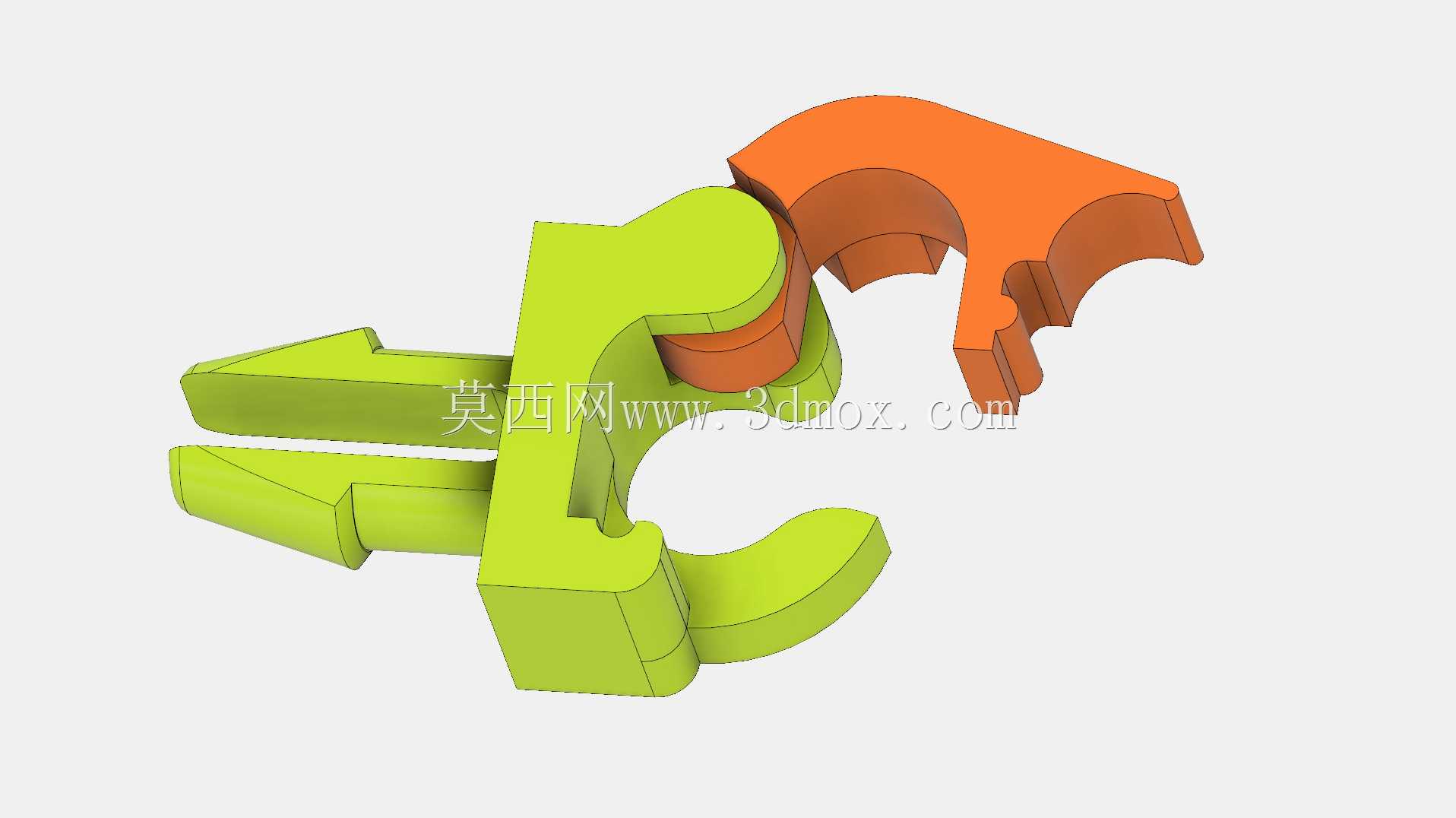

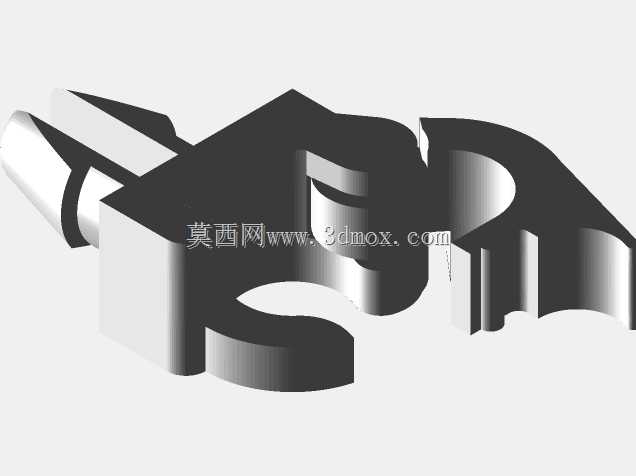

这款快装式线缆固定夹，主要面向桌面级3D打印设备的内部走线整理场景，同时也可适配小型电子设备、桌面工位的线缆排布需求，解决多设备布线时线缆杂乱、易移位拉扯的问题。从结构设计逻辑来看，整体采用分体卡扣式的组合思路，一端设置双箭头式的插装导向结构，可快速卡入预设的安装孔位或型材槽内，无需额外螺丝紧固件即可完成固定，拆装过程无需借助工具，能大幅提升布线调整的效率。夹持端采用弧形抱合结构，配合可微调的卡扣配合间隙，能够适配一定线径范围内的圆形线缆，避免硬接触对线缆外皮造成磨损，同时保证夹持力足够，不会因设备运行的轻微震动导致线缆松脱移位。从安装边界来看，当前适配的常规线缆直径为5mm，对应的安装支撑孔直径为5mm，支撑孔适配深度为4mm，使用者可根据实际布线的线径、安装位的尺寸参数，按比例缩放模型尺寸来匹配不同的使用场景，不会受固定尺寸的限制。在实际使用场景中，除了3D打印机自身的加热头线缆、电机控制线、温控线的固定整理外，还可用于桌面电竞设备的走线排布、小型电控柜内部的弱电线路梳理、DIY电子项目的线材固定，甚至可以拓展用于小型气动软管的临时固定。结构设计上特意做了无支撑优化的细节处理，夹持臂的倾斜角度、卡扣的搭接厚度都经过反复调整，打印时无需添加额外支撑结构即可成型，减少后期支撑拆除的工作量，也避免支撑残留影响卡扣的配合精度。整体外形没有多余的装饰结构，所有曲面和棱角都服务于功能实现，插装端的导向斜面做了圆角过渡，既方便安装时的对位插入，也能减少打印时的应力集中，避免长期使用后插装端出现断裂问题。卡扣的配合面做了微小的倒扣角度，保证卡入后不会轻易松脱，同时又能在需要调整布线位置时，用较小的力即可拆下，不会损坏安装位或夹具体本身。
