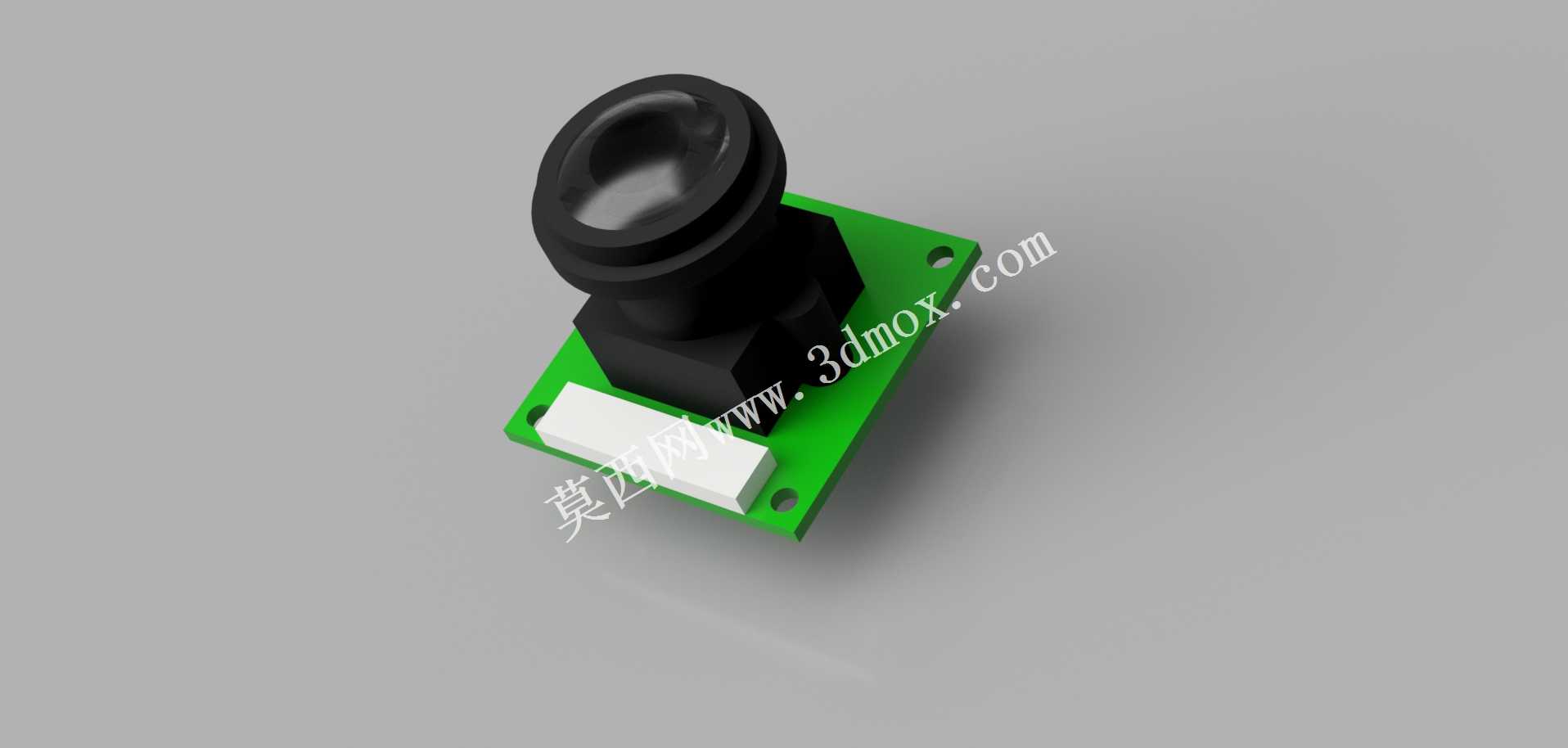

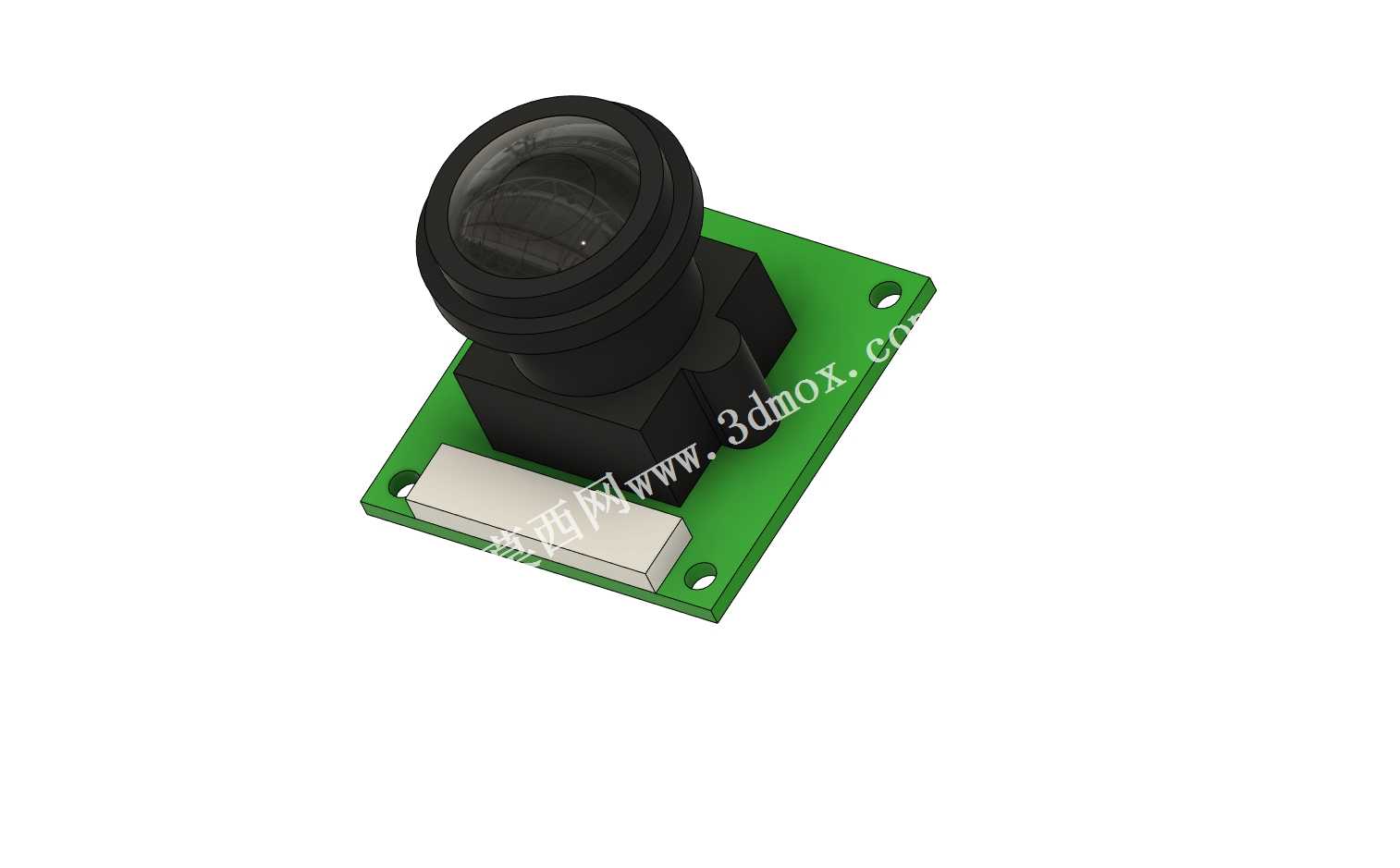

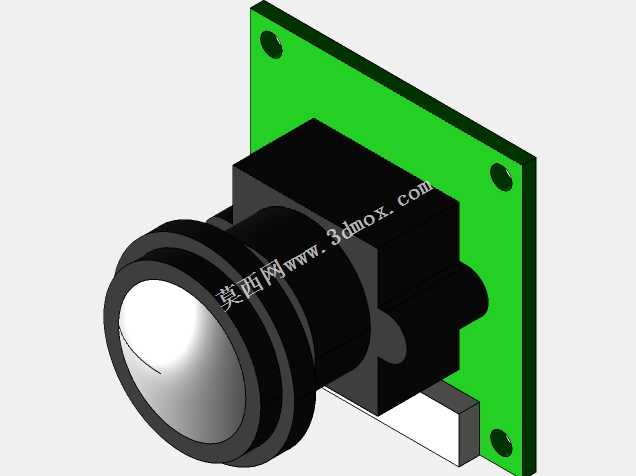

树莓派广角鱼眼摄像头模组结构设计

这款板载式广角摄像头模组，主要面向嵌入式视觉开发、小型智能设备视觉采集场景设计，可适配树莓派系列开发板的硬件扩展需求，能够为智能巡检小车、桌面级AI视觉识别装置、小型环境监测设备、家用智能安防探头提供稳定的图像采集能力。在实际使用场景中，该模组凭借175度超广角鱼眼镜头的成像优势，可在狭小安装空间内实现大视场角覆盖，无需额外加装镜头偏转结构即可完成近半球范围的画面采集，有效减少单点位视觉采集的盲区，适合在空间紧凑的嵌入式设备内部完成部署。从功能特性来看，该模组将成像镜头、感光元件、连接接口全部集成在一块方形PCB载板上，载板对角位置预留了标准安装孔位，可通过M2规格螺丝直接固定在设备壳体或开发板扩展支架上，无需额外设计复杂的固定转接结构；镜头部分采用多层镜筒堆叠结构，镜筒外壁做了防滑齿纹设计，方便后期手动微调焦距，适配不同物距的拍摄需求；载板一侧预留了软排线连接位，可通过标准FPC排线与主控板实现信号传输，接线方式简单可靠，能够减少设备内部的布线复杂度。在设计思路上，这款模组优先考虑了嵌入式设备的空间适配需求，整体结构做了紧凑化处理，镜头组件居中布置在PCB板上方，重心与载板中心重合，安装后不会出现偏载问题，能够适配设备震动工况下的使用需求；载板边缘做了圆角处理，避免安装过程中板边毛刺划伤设备内部走线；接口位置布置在载板侧边，接线后排线可顺着设备内壁排布，不会与周边其他电子元件产生结构干涉。从安装边界来看，该模组整体外轮廓尺寸小巧，载板为正方形结构，安装孔位间距符合嵌入式配件的通用安装标准，镜头部分突出载板表面的高度经过优化，既保证了鱼眼镜头的光路不受周边结构遮挡，又不会过度占用设备内部的垂直空间，可适配壁厚较薄的小型智能设备外壳安装需求；镜头前端的光学镜片做了内凹设计，安装后镜片不会突出设备外壳表面，可减少日常使用中镜片被刮花的风险，提升模组的耐用性。在结构细节处理上，镜筒与PCB载板之间通过定位柱实现精准对位，组装时可快速完成镜头组件与感光芯片的同轴度校准，保证成像画面的清晰度均匀性；载板上的电子元件全部布置在镜头组件的周边空余位置，元件高度均低于镜筒底部高度，不会对镜头安装造成干涉，整体空间利用率较高，能够在有限的板载空间内完成全部功能组件的集成。
