双缸立式往复式蒸汽动力装置结构

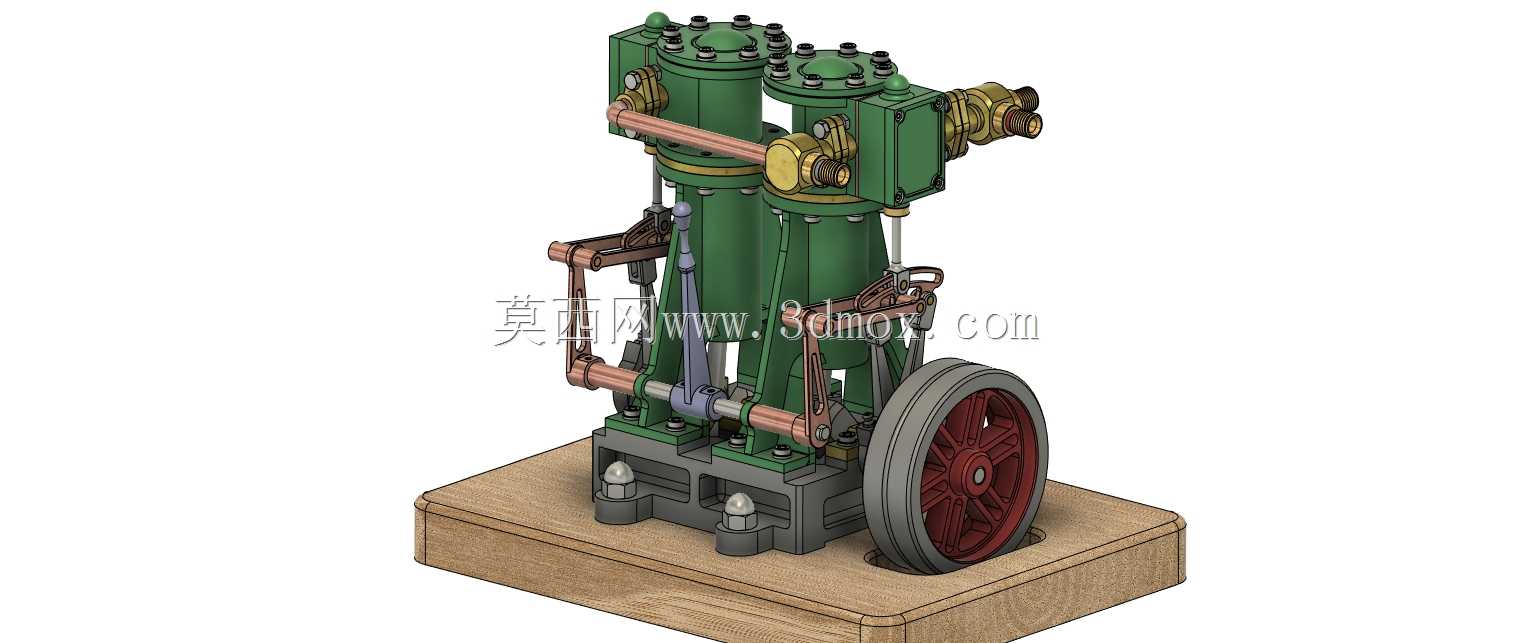

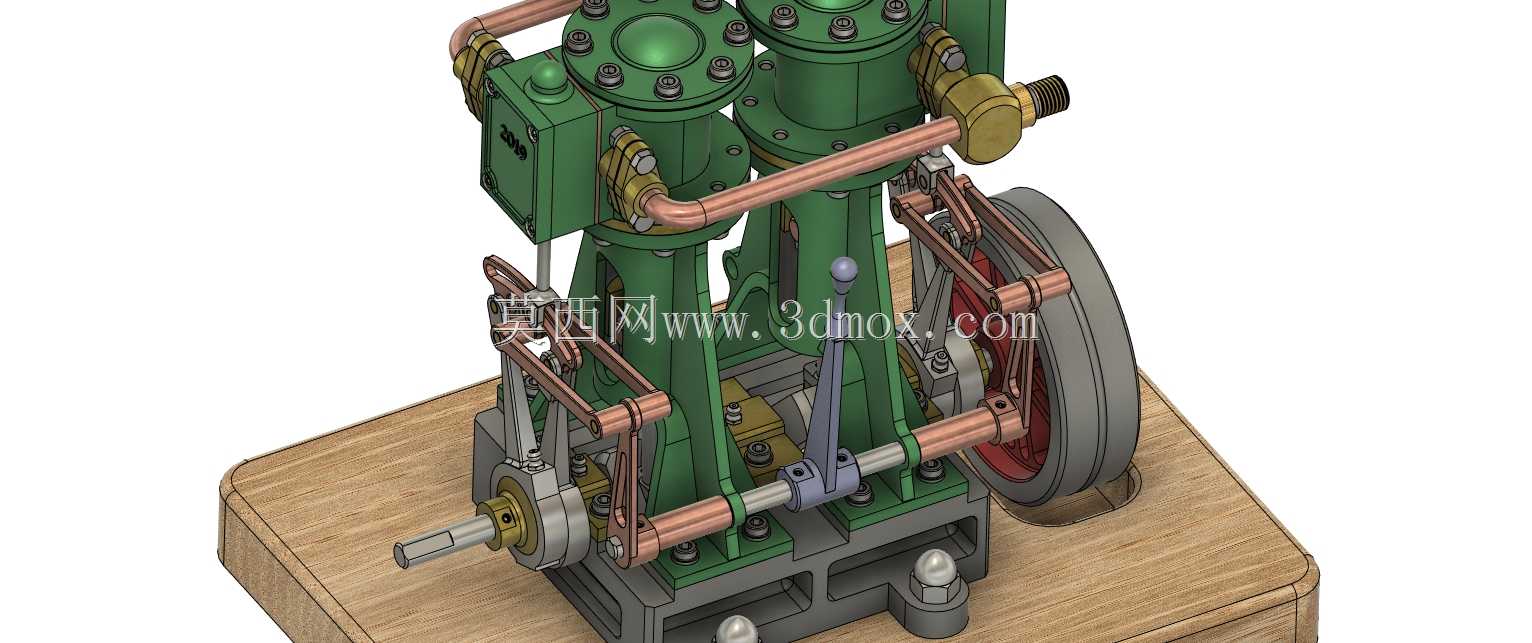

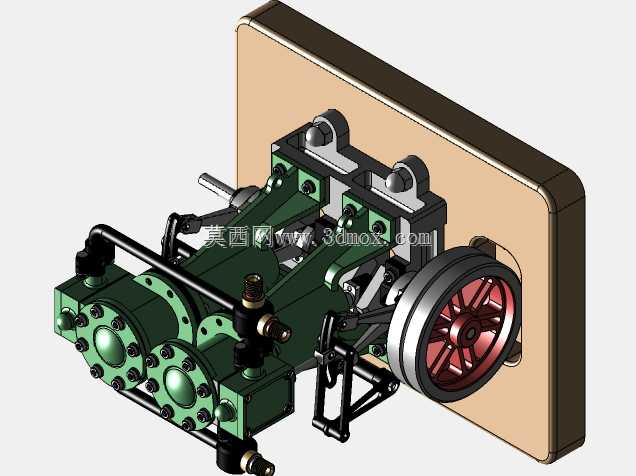

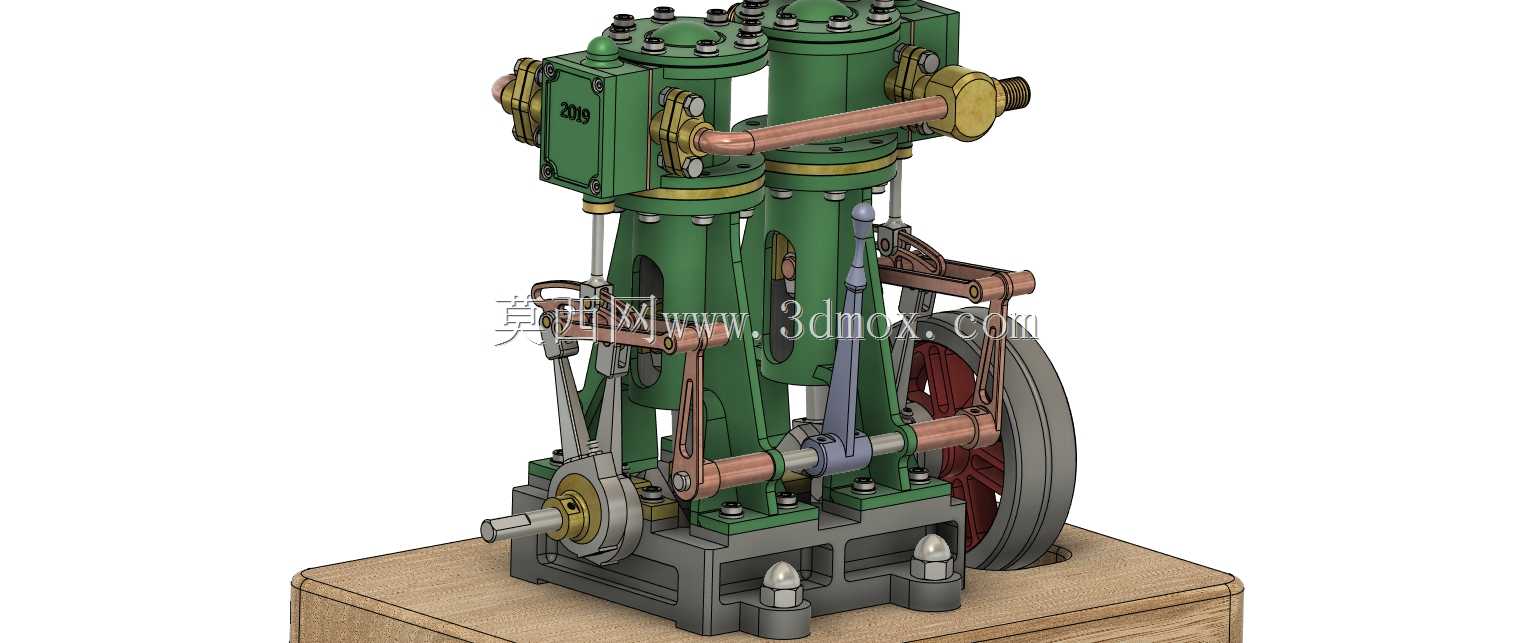

这款双缸立式蒸汽动力装置，是经典的外燃式往复动力输出设备，早期广泛应用于小型船舶辅机驱动、工厂轻型作业机械动力供给、教学演示教具以及复古动力爱好者的收藏与实操场景，能够将饱和蒸汽的热能通过活塞往复运动转换为旋转机械能，为配套负载提供稳定的扭矩输出。设备采用双缸立式并列布局，两个气缸沿竖直方向平行布置在一体式铸铁机座上方，这种布局能够有效缩减设备的横向安装占地，同时让活塞运动的重力方向与缸体轴线重合，降低活塞环与缸壁的偏磨损耗，提升长期运行的可靠性。从功能设计来看，双缸错时配气的结构能够抵消单缸蒸汽机的动力死点，让飞轮在整周旋转过程中都能获得持续的扭矩输入，相比单缸机型启动更顺畅，低速运转时的转速波动更小，输出动力更平顺。设备上部集成了一体式配气阀组与进排气管路，铜质管路既能够耐受高温蒸汽的腐蚀，也便于管路的弯折布局与密封连接，配气机构通过连杆与曲轴联动，能够精准匹配活塞的运动行程完成进排气切换，保证蒸汽做功的效率。下部的曲轴箱采用封闭式结构，能够储存润滑油对曲轴、连杆轴承等运动部件进行持续飞溅润滑，减少运动副的磨损，侧面布置的大直径铸铁飞轮能够储存旋转动能，进一步稳定输出转速，抵消做功冲程的冲击，让动力输出更平稳。整个设备固定在硬质实木底座上，底座预留了与安装基础连接的固定孔位，安装时只需保证底座水平，对接好蒸汽输入管路与输出轴的负载连接即可投入使用。设备的安装边界充分考虑了小型应用场景的空间限制，整体重心沿竖直轴线分布，运行时的振动更小，无需额外制作厚重的混凝土基础即可稳定运行，缸体外部的检修盖板便于后期对活塞、密封件进行维护更换，外露的连杆结构也方便日常观察运行状态、及时加注润滑脂。
