双缸立式复合冷凝不可逆蒸汽机结构

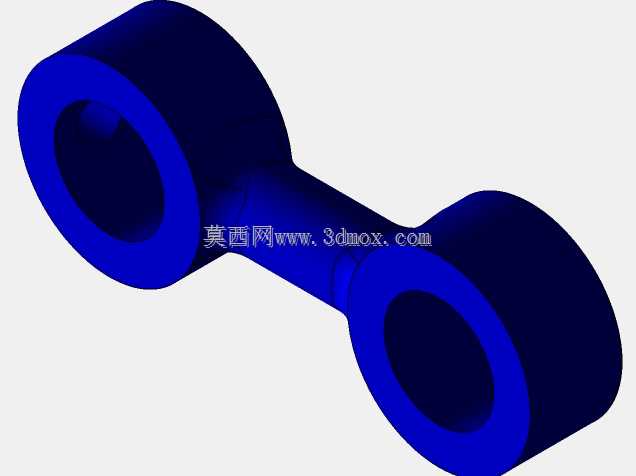

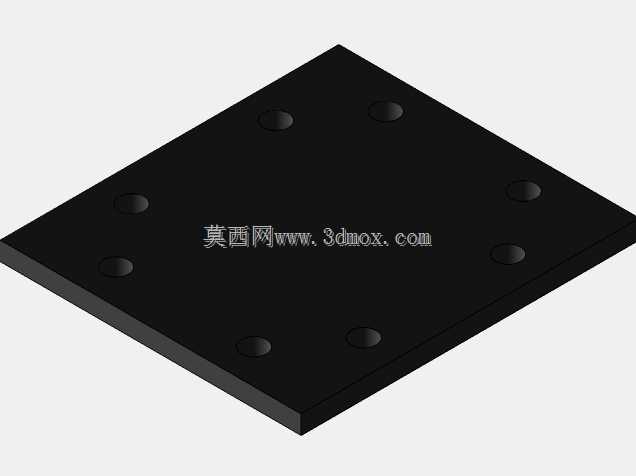

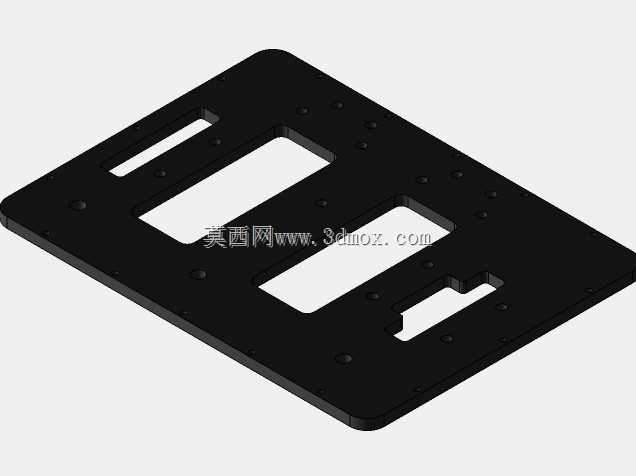

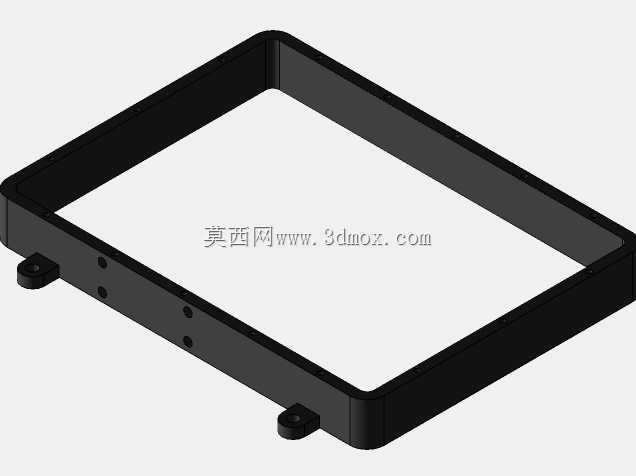

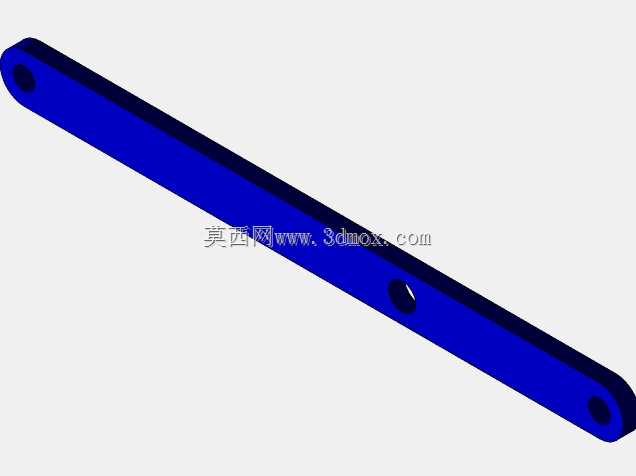

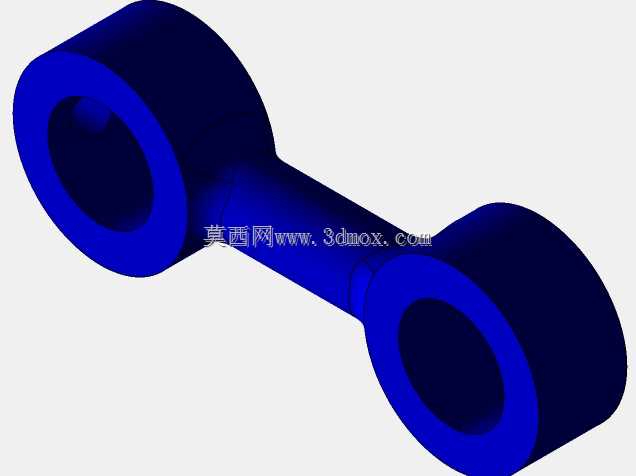

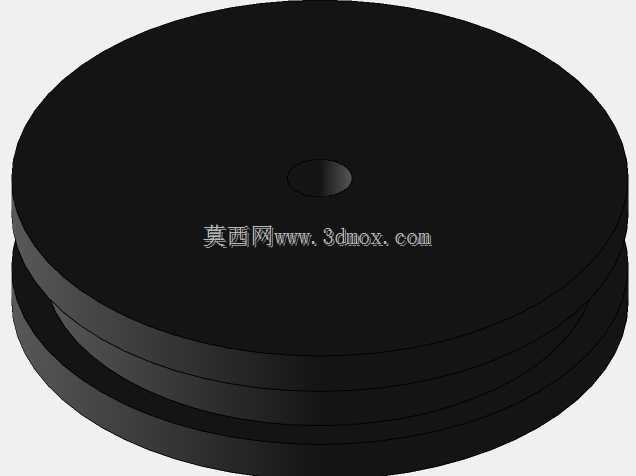

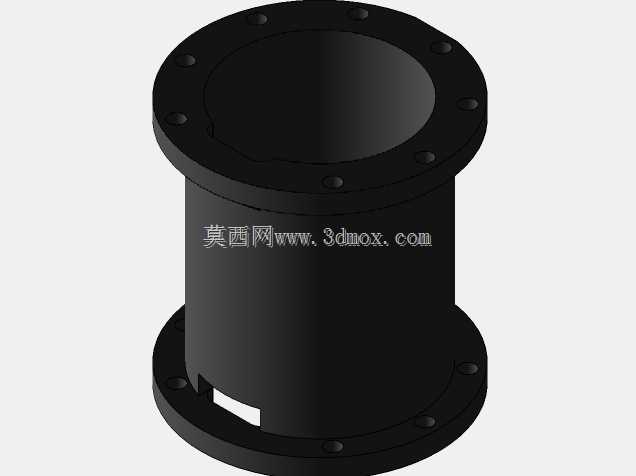

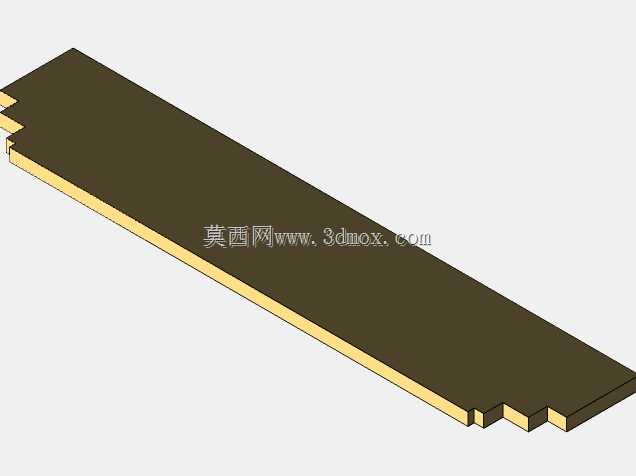

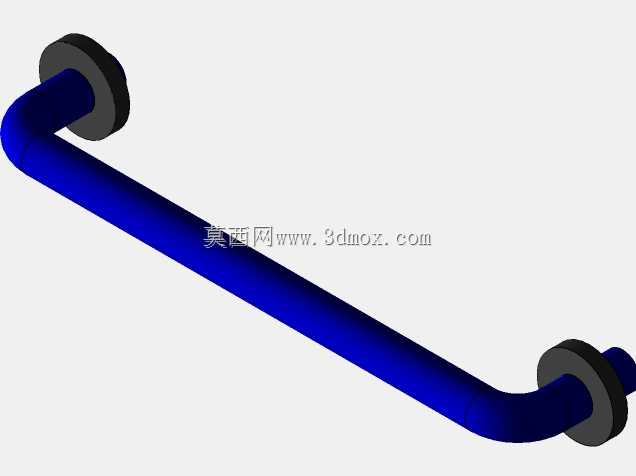

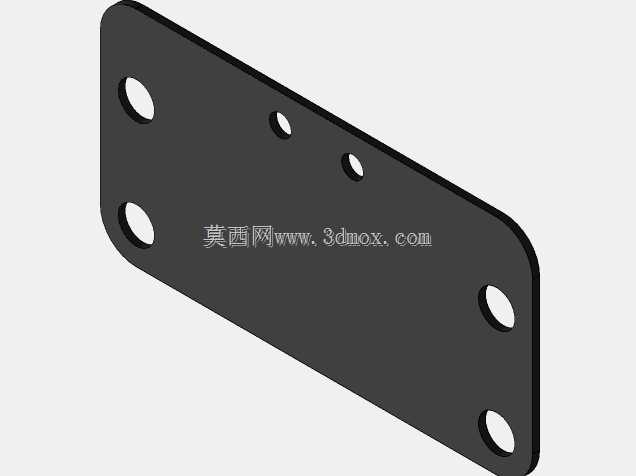

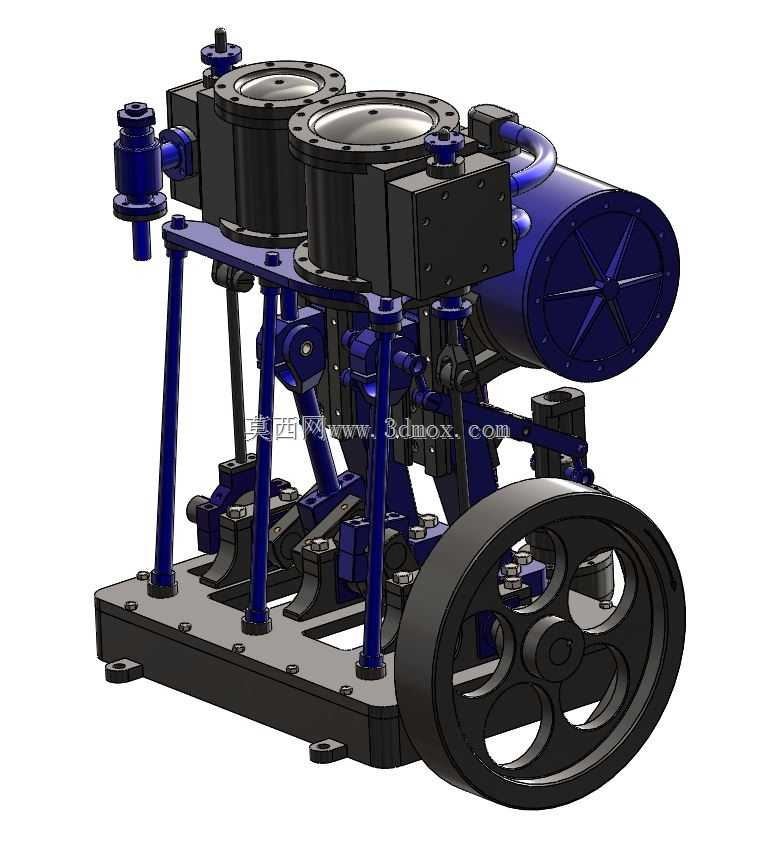

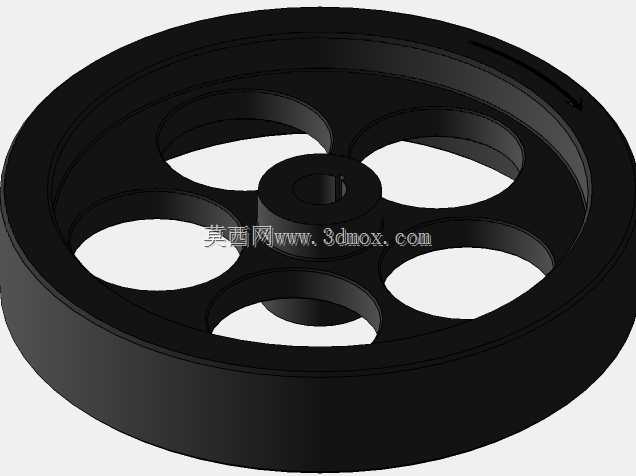

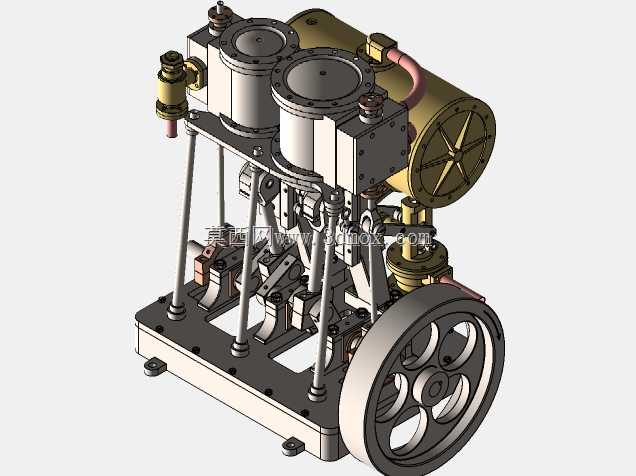

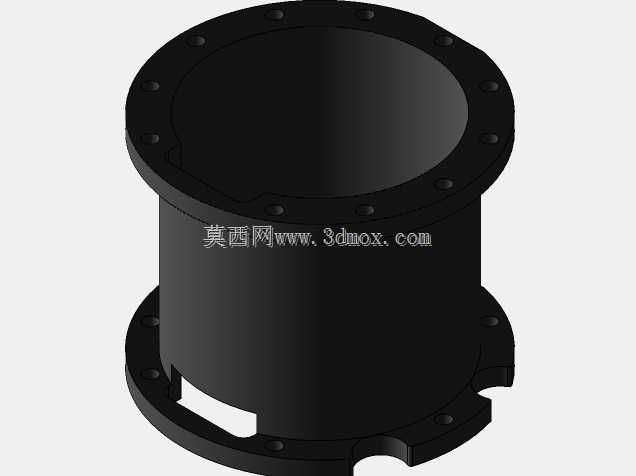

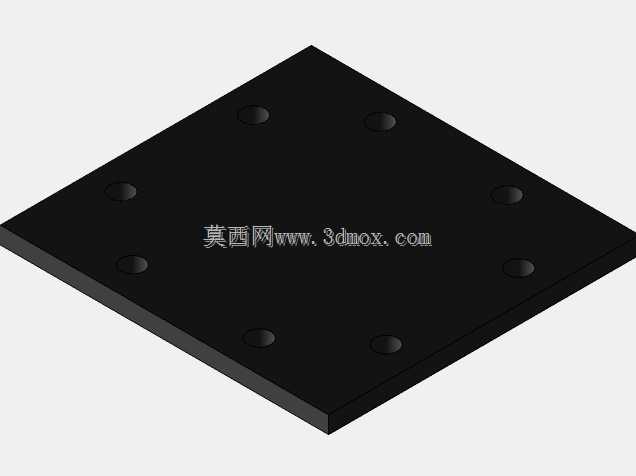

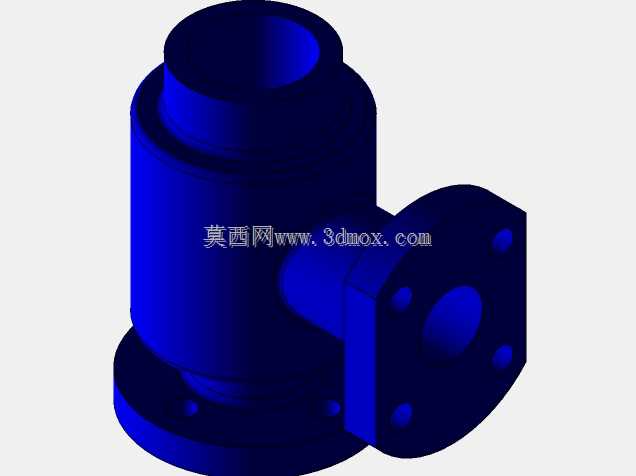

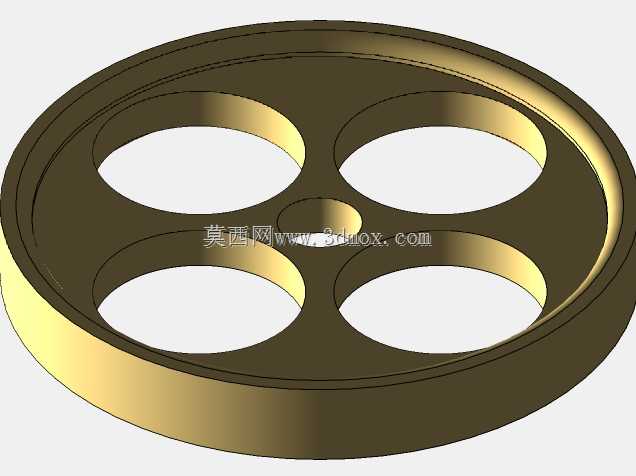

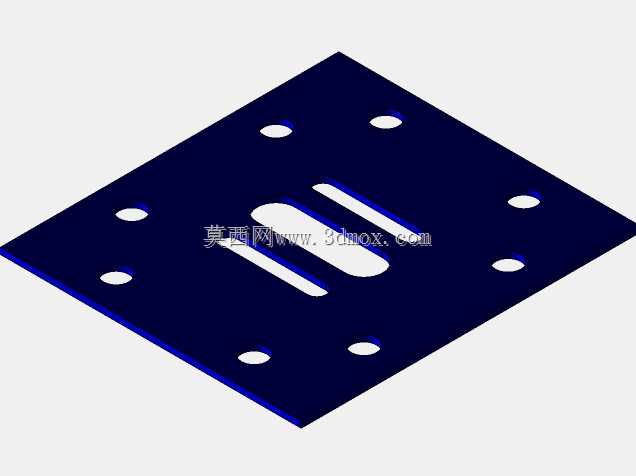

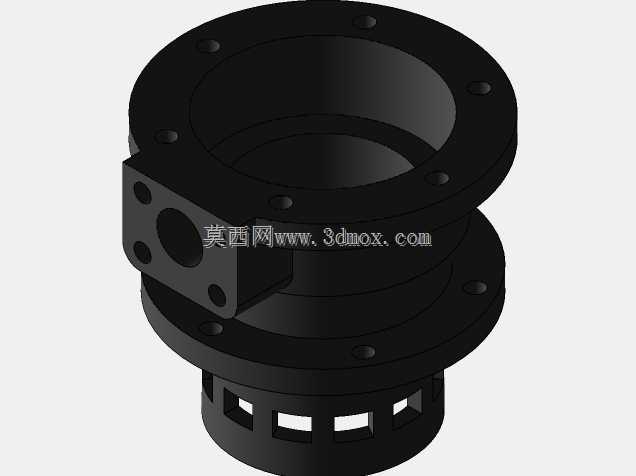

这款双缸立式复合冷凝不可逆蒸汽机，主要应用于小型动力演示场景、复古动力装置复刻、热能动力教学实验以及小型工艺展品动力供给领域，能够将蒸汽热能通过复合气缸的层级做功转化为旋转机械能，适配低转速高扭矩的动力输出需求，可作为小型发电机组、复古车船模型、工艺展示装置的核心动力单元。设备采用立式双缸复合布局，高压缸与低压缸沿竖直方向并列布置，蒸汽首先进入高压缸完成一级膨胀做功，排出的低压蒸汽导入冷凝结构完成余热利用与冷凝降压，再进入低压缸完成二级膨胀做功，相比单缸蒸汽机大幅提升了热能利用效率，不可逆的配气结构设计简化了控制逻辑，降低了小型装置的加工与装配难度，同时保证了动力输出的稳定性。设计过程中优先考虑立式布局的空间利用率，将配气阀组、管路接口集中布置在缸体侧方，飞轮设置在整机下部输出端，既通过飞轮的大转动惯量平衡双缸做功的脉动冲击，也让整机重心落在底座范围内，提升运行时的稳定性。底座采用带安装孔的平板式结构，预留了四个固定安装点位，可直接通过螺栓固定在安装基座上，整机横向安装边界控制在紧凑范围内，竖直方向的缸体与储汽、冷凝部件分层布置，避免管路过度弯折带来的蒸汽阻力损失。传动侧采用直连式曲柄连杆结构，将活塞的竖直往复运动直接转化为飞轮的旋转运动，连杆与曲柄的铰接位置预留了润滑间隙，可适配长期低速运转的润滑需求，外部管路采用硬管与短段软管结合的布置方式，既保证蒸汽输送的密封性，也抵消部件热胀冷缩带来的装配应力。整机的安装底座做了加强筋设计，避免运转振动带来的结构变形，所有运动部件的外部轮廓均做了安全间隙预留，防止运转过程中出现部件干涉，同时外露的机械结构也能直观展示蒸汽机的做功过程，适配教学演示的直观性需求。
