航空航天地面模拟用真空试验装置

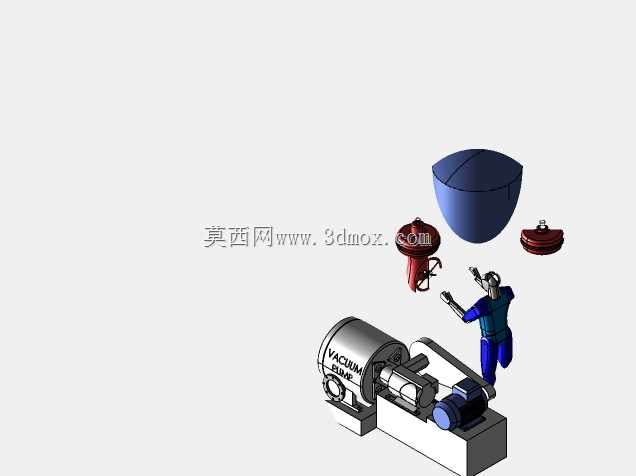

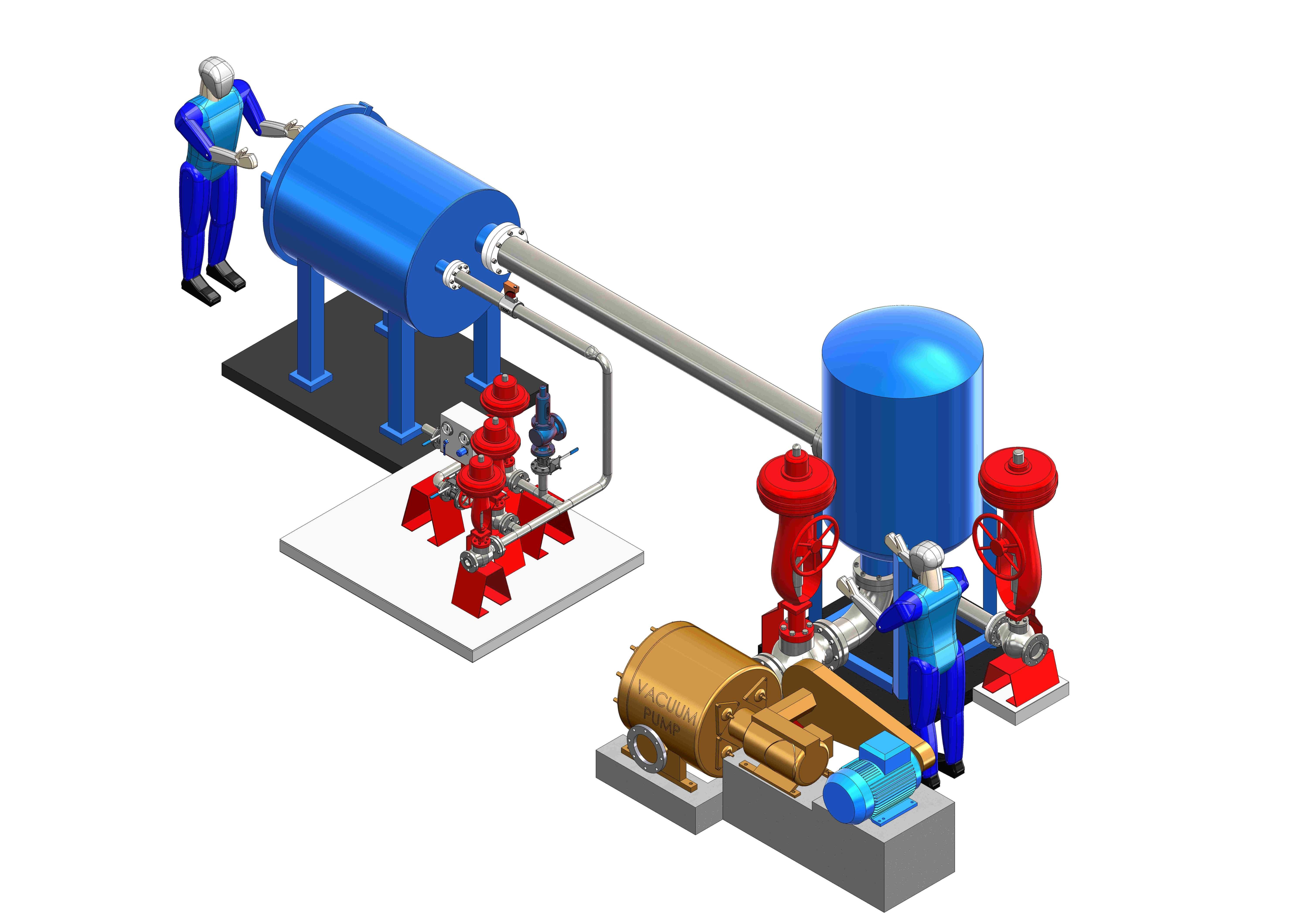

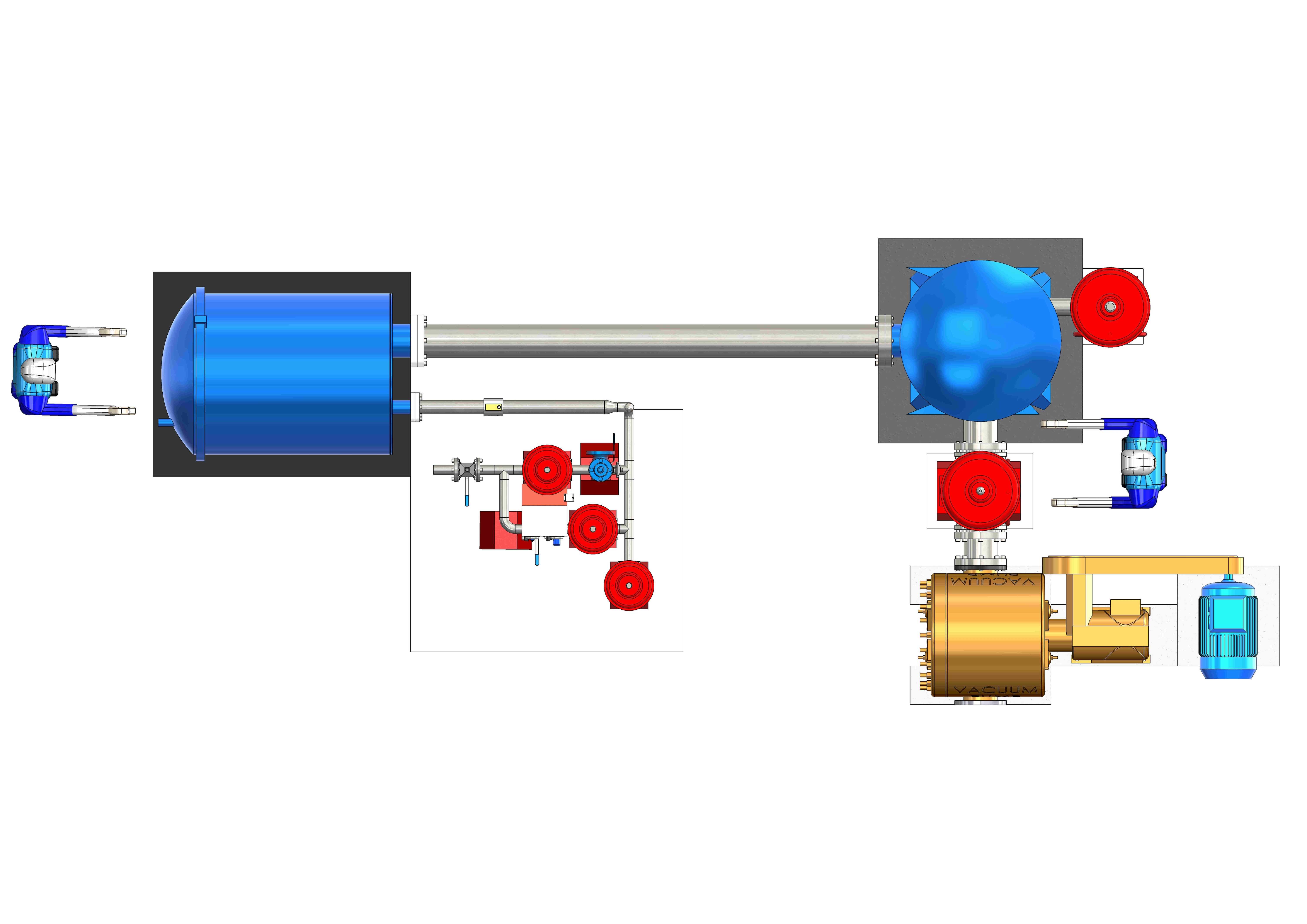

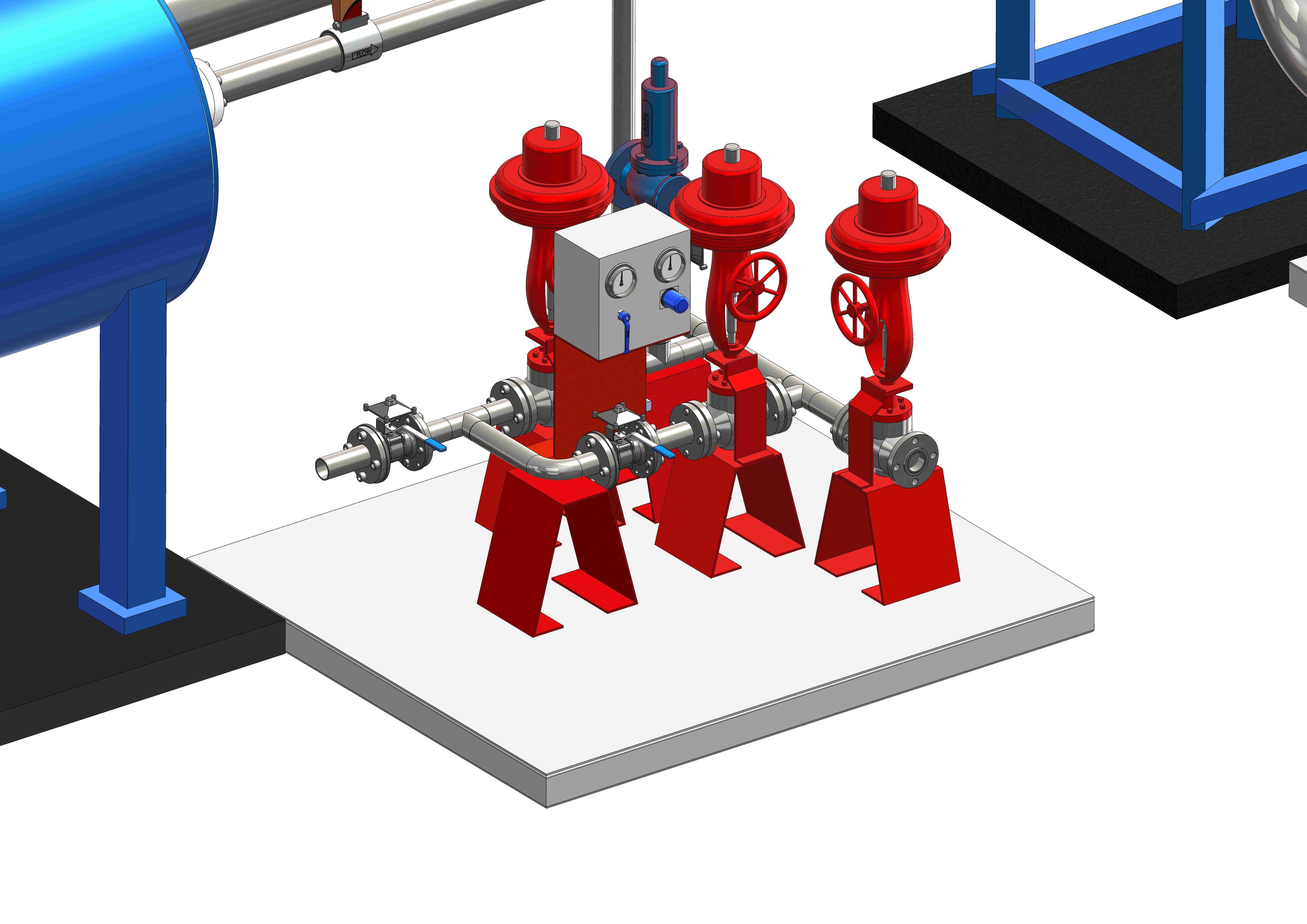

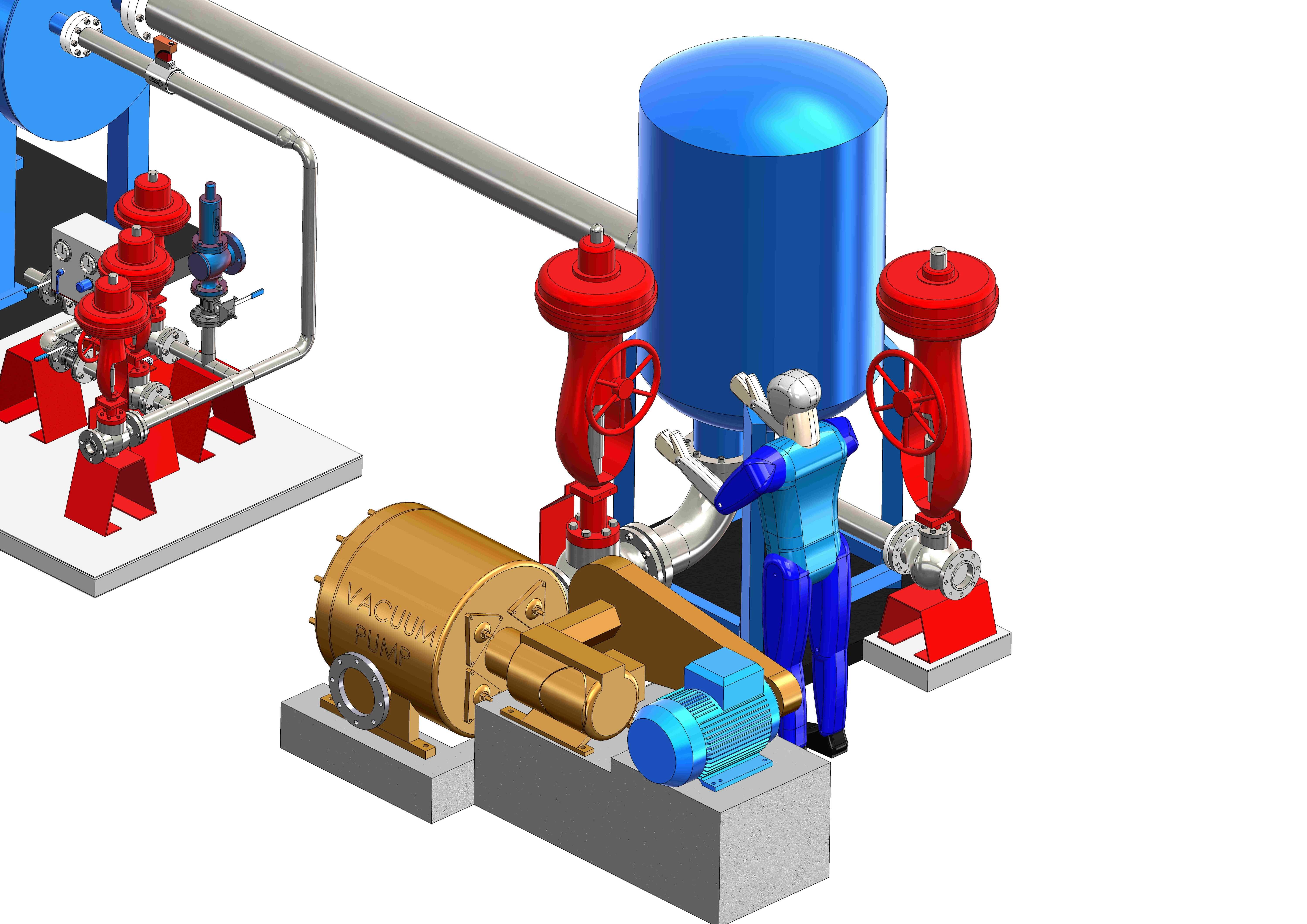

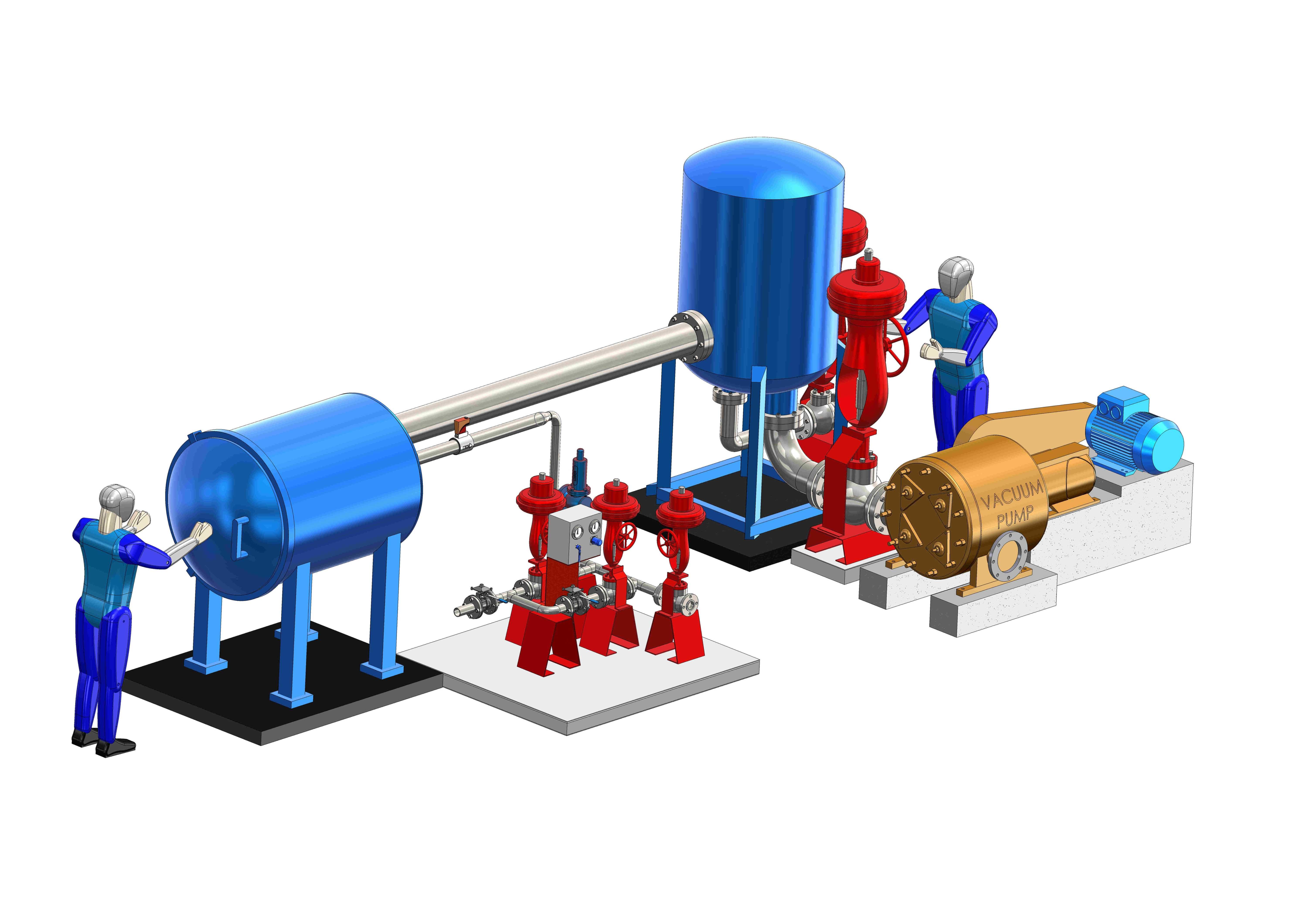

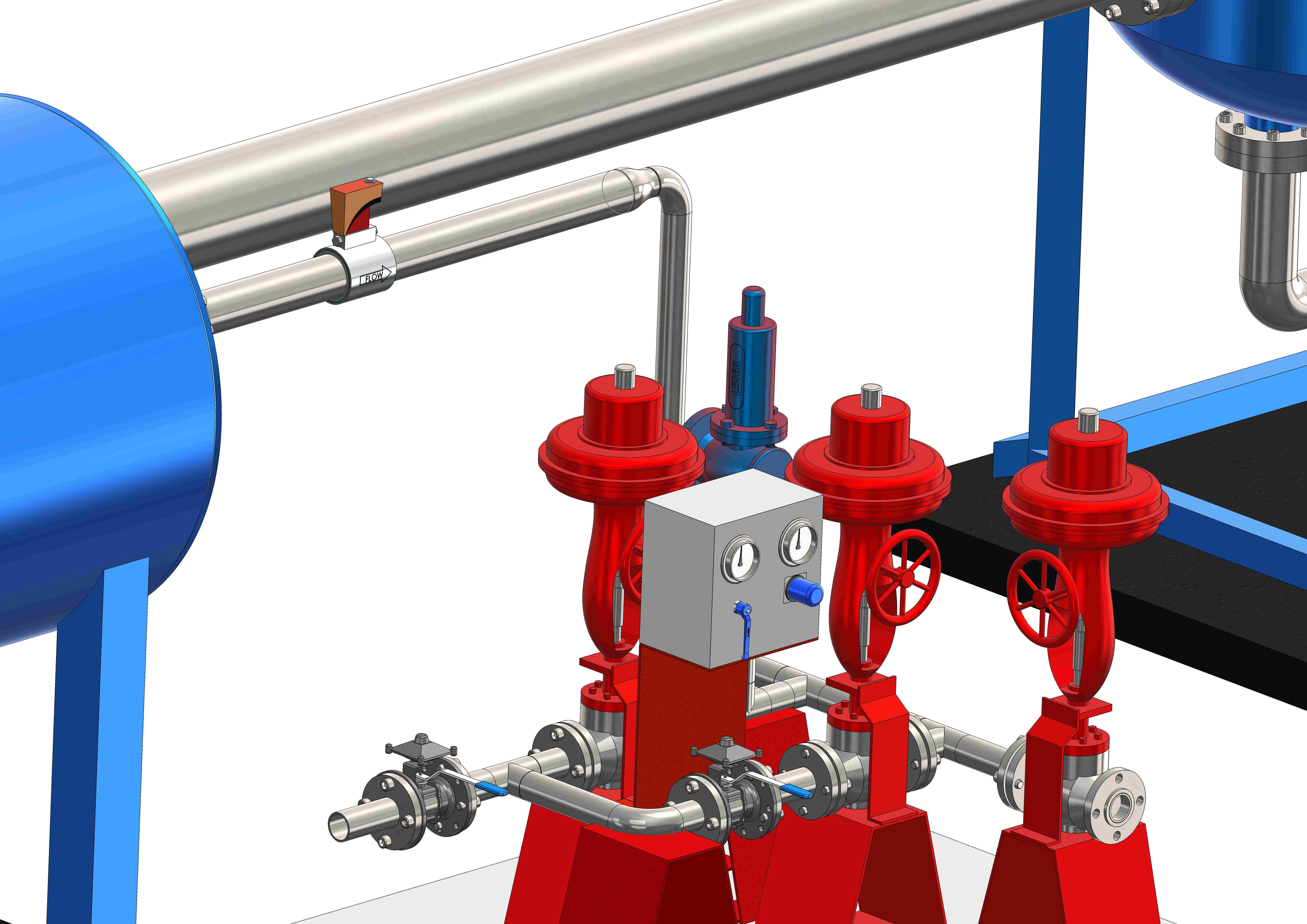

这套真空试验装置主要面向航空航天领域的地面试验场景搭建，核心作用是在地面实验室环境内复现不同海拔高度对应的真空环境条件，为航空航天类装置的单元部件提供可靠的环境模拟测试支撑，避免直接开展高空或太空环境实测带来的高成本、高风险问题，是航空航天零部件地面验证环节的核心配套设备。整套装置以两个卧式、立式布置的承压罐体作为核心模拟舱体，其中卧式罐体作为测试单元的安装承载舱，可将待测试的部件固定在舱内指定位置，立式罐体作为高度模拟舱，两个舱体通过大口径金属管道连通，配合管路上布置的多组调节阀、流量控制阀，可精准调控两个舱体内部的真空度、空气流速等参数，在封闭的管路系统内构建出不同梯度的海拔模拟条件，满足不同测试工况的参数要求。装置的真空动力由侧方布置的真空泵组提供，泵组通过减震底座固定在地面基础上，进出口通过法兰与管路系统连接，可实现稳定的真空抽气作业，维持舱内压力参数的稳定。管路上布置的多组红色阀门分别承担通断控制、流量调节、压力泄压、安全保护的功能，每一组阀门的安装位置都经过管路流道仿真优化，尽可能降低管路流阻对真空度调控精度的影响，同时预留了足够的操作空间，方便试验人员开展手动调节、状态巡检作业。整套装置的安装边界充分考虑了实验室场地的适配性，两个罐体分别通过独立的型钢支架固定，支架底部预留了地脚螺栓安装孔，可直接与实验室的混凝土地面固定，避免真空泵运行时的振动传导至罐体影响测试精度；管路连接全部采用标准法兰对接，密封面选用耐真空腐蚀的密封垫片，可保证长期运行下的系统气密性。设计过程中充分考虑了人员操作的便利性，罐体的操作端预留了足够的人员站立操作空间，阀门的操作手柄高度设置在符合人体工程学的区间，试验人员无需借助登高设备即可完成全部阀门的调节操作；同时整套装置的管路布局整齐有序，所有外露管路都做了圆弧过渡处理，避免尖锐棱角带来的操作安全隐患。在功能实现上，这套装置可通过阀门的不同组合切换，实现快速抽真空、压力梯度调节、恒定压力维持、快速泄压复压等多种试验工况，可覆盖从近地面到高空不同海拔的真空环境模拟需求，测试单元放置在两个舱体之间的连接段位置，可同时承受两个舱体的压差作用，真实模拟航空航天装置在升降过程中面临的压力变化环境，为部件的结构强度、密封性能、功能可靠性验证提供准确的环境支撑。
