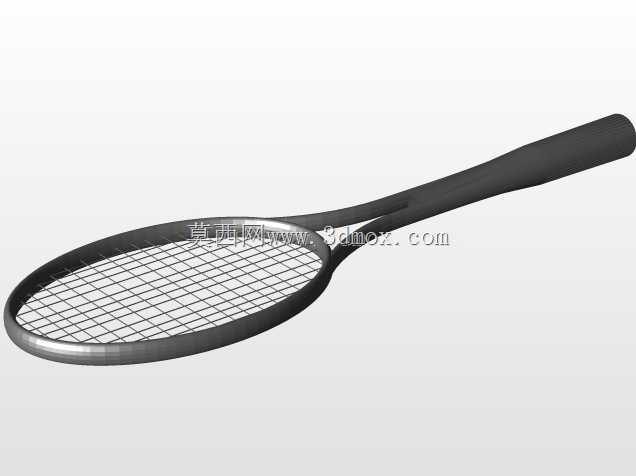

标准款运动训练用网球拍结构三维数模

　　这款网球拍的三维建模过程，首先从运动人体工程学的实际使用边界出发，先确定拍身的整体握持与击球受力区间。日常网球训练与业余赛事场景中，球拍需要承受单次击球数百牛的瞬时冲击力，同时还要兼顾长时间握持的配重平衡，避免使用者腕部承受额外的偏载力矩。建模时先拆分拍框、拍弦网格、拍喉连接段、握把四个核心功能段，拍框部分采用椭圆变截面设计，击球甜区位置的截面宽度略大于拍框上下两端，既保证甜区的结构刚度，减少击球时的拍面形变偏移，又能控制整体重量，不会让拍头过重导致挥拍滞后。拍喉位置的三角连接结构做了等强度过渡处理，衔接拍框与拍杆的位置做了圆弧倒角，避免应力集中导致的结构断裂，这部分的曲面建模需要保证过渡面的曲率连续，不会出现应力突变的棱线，

　　实际生产中这一位置也是碳纤维铺层的重点加强区域。握把部分采用八边形截面设计，匹配常规运动缠带的缠绕厚度，握持时的截面尺寸适配成年使用者的手掌开合范围，握把末端做了轻微的膨大限位，防止挥拍过程中球拍脱手飞出。拍弦区域的网格建模按照标准网球拍的弦距参数排布，横竖弦的交叉位置做了贴合约束，模拟实际穿弦后的张紧状态，在做受力仿真时可以直接赋予弦线对应的弹性模量参数，验证不同击球点下的弦面形变反馈。从安装边界来看，这款球拍的整体长度控制在常规成人拍的标准尺寸区间，拍面大小适配通用训练用球的击打范围，握把内径可以适配不同厚度的缓冲缠带，不需要额外修改结构就能满足不同手型使用者的握持需求。建模过程中特意控制了各段的配重分配，

　　拍头重量占整体重量的比例控制在合理区间，挥拍时的转动惯量匹配常规业余选手的发力习惯，既不会因为转动惯量过小导致击球发飘，也不会因为转动惯量过大增加挥拍负担。拍框的外缘做了轻微的圆角处理，避免捡球或者磕碰时刮伤场地或者使用者，拍框上预设的穿线孔位置按照标准间距排布，孔位的直径适配常规网球线的直径，穿线时不需要额外扩孔，孔位边缘做了倒角，减少弦线的磨损，延长拍弦的使用寿命。在实际的体育器材生产场景中，这个数模可以直接导入到模具设计环节，拆分碳纤维铺层的各个曲面，或者用于铝合金材质球拍的压铸模具开发，数模的曲面质量达到G2连续，不会出现碎面或者曲率突变的问题，后续做结构仿真、渲染展示或者数控加工都可以直接使用，不需要额外修复几何。

　　考虑到运动器材的个性化调整需求，数模的各个特征都做了参数化关联，比如调整拍面大小、握把长度、拍框截面尺寸时，只需要修改对应参数就能自动更新整体结构，不需要重新绘制各个部分的曲面，能够快速适配不同年龄段、不同使用场景的球拍衍生设计，比如青少年款的短尺寸球拍、专业进攻型的重拍头款式，都可以在这个基础数模上快速调整得到。
