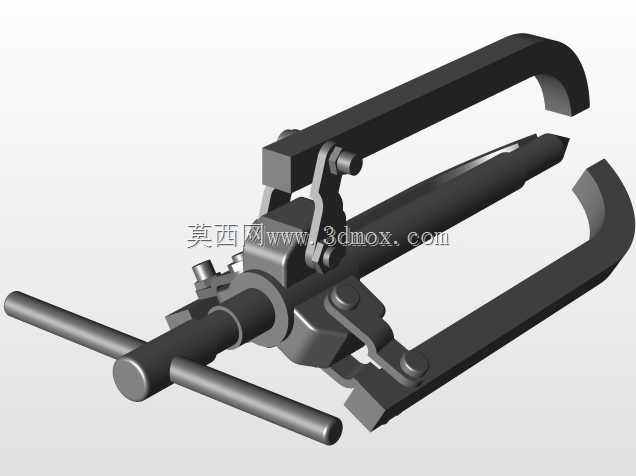

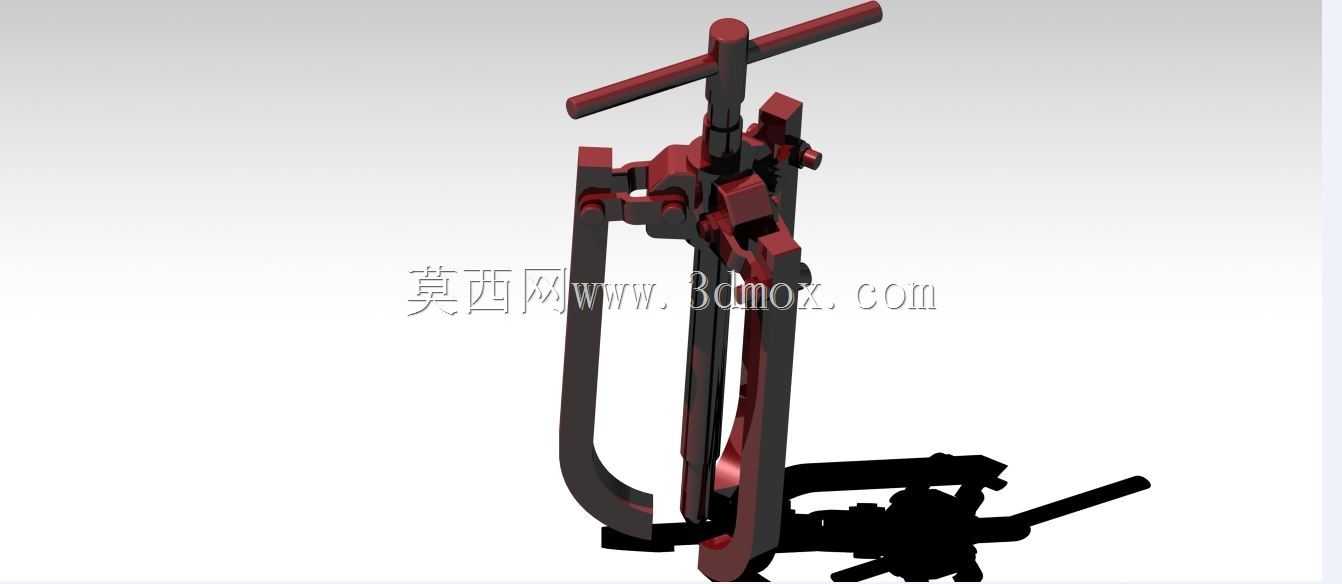

在设备运维、机械装配的现场场景里,过盈配合件的拆卸一直是一线维修人员绕不开的作业环节,过盈装配的轴承、皮带轮、齿轮类零件,靠敲击、撬别不仅容易损伤零件配合面,还可能造成轴体变形、密封件破损,这类手动三爪拉马就是针对这类拆卸需求设计的专用工装。从结构逻辑来看,这套拉马采用三爪同步联动的构型,相比两爪拉马,三个卡爪沿周向120度均匀分布,作业时卡爪勾住待拆卸零件的端面受力边,中心顶杆对准轴端中心孔,转动尾部的横置手柄驱动顶杆进给,就能将轴向顶出力均匀传递到三个卡爪上,平稳把过盈配合的零件从轴体上拉出,不会因为单侧受力导致零件偏斜卡滞,也能避免轴承受力不均出现滚道损伤。

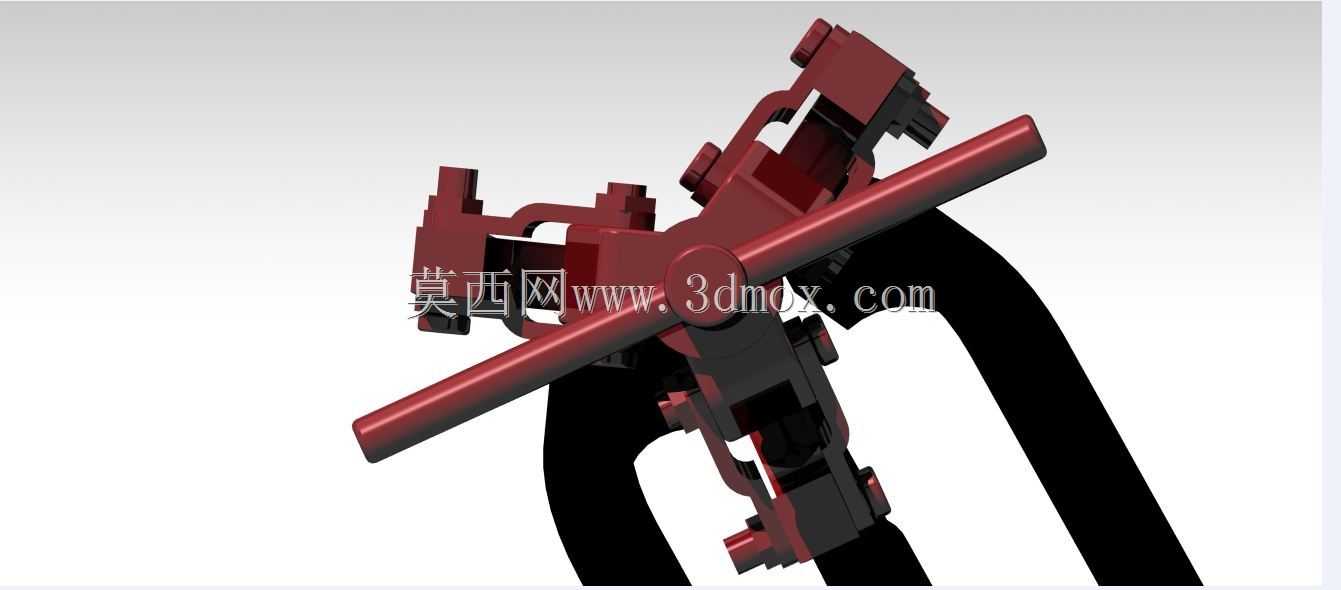

设计过程中首先要考虑的是受力边界,顶杆采用梯形传动螺纹,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率适配手动施力的工况,不会因为大轴向力出现螺纹滑牙,顶杆的头部做了圆弧过渡处理,顶在轴端中心孔时能自动对中,避免顶偏造成轴端中心孔损伤。三个卡爪通过铰接结构与中心滑套连接,滑套沿主体支架滑动时,能同步带动三个卡爪开合,适配不同直径的待拆卸零件,卡爪的勾边做了加厚处理,受力截面经过校核,在额定拉拔力下不会出现爪部变形断裂,卡爪与滑套的铰接销轴采用间隙配合,保证开合动作顺畅无卡滞,同时销轴两端做了防脱处理,避免作业过程中销轴脱出引发安全问题。

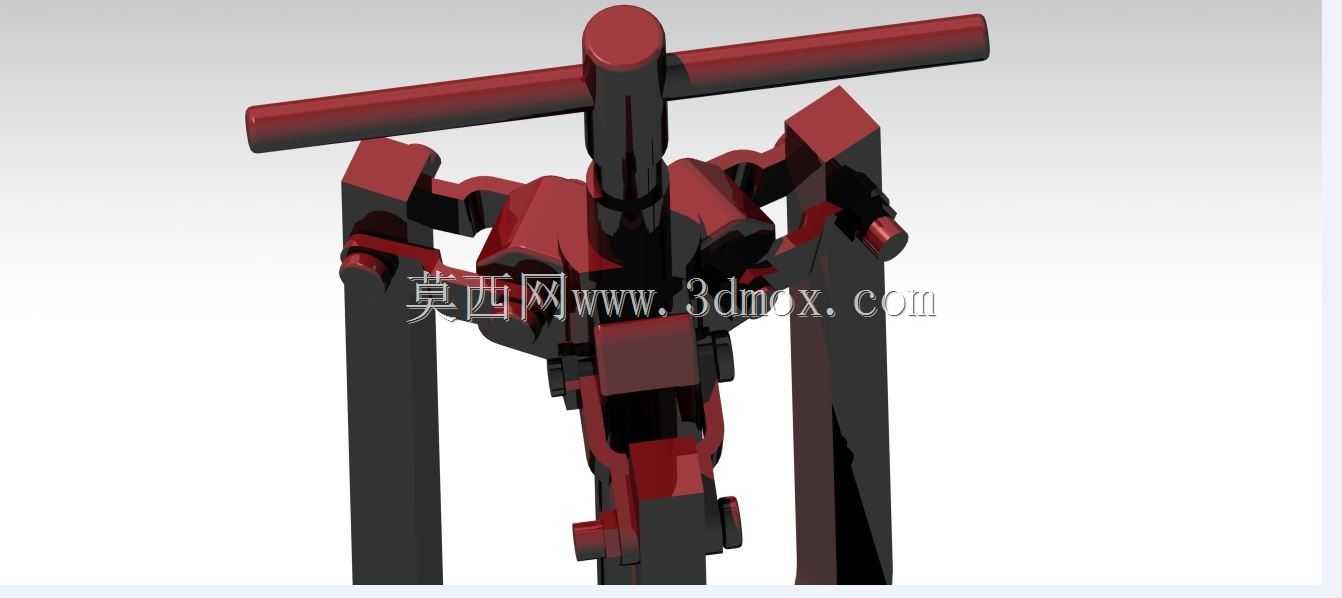

主体的C型支架采用一体式锻造构型,相比焊接结构,一体式支架的整体刚性更好,受力时不会出现焊接位置开裂的问题,支架的导向槽与滑套配合精度控制在合理间隙范围内,滑套滑动时不会出现偏摆,保证三个卡爪的受力始终沿轴向方向。尾部的横置手柄采用穿装式设计,手柄杆与顶杆尾部的通孔间隙配合,转动时可以根据施力需求调整手柄的力臂长度,不需要额外加接套管就能满足常规拆卸的力矩需求,手柄两端做了滚花处理,手动转动时摩擦力足够,不会出现手打滑的情况。
从安装与使用边界来看,这套拉马的卡爪开合行程覆盖了常规中小型轴承、皮带轮的拆卸尺寸范围,顶杆的进给行程满足常见过盈配合件的拉拔距离需求,作业时不需要额外搭配垫块就能直接使用,整体结构没有易损的小零件,日常维护只需要定期在螺纹位置、铰接销轴位置涂抹少量润滑脂,就能保证长期使用的动作顺畅。在实际维修场景中,这类拉马可以用于电机维修时的轴承拆卸、减速机维护时的齿轮与皮带轮拆卸、泵类设备维护时的联轴器拆卸,相比液压拉马,手动三爪拉马不需要外接动力源,整体重量轻,携带方便,在高空作业、狭窄空间作业的场景下适用性更强,不会因为液压密封件老化出现漏油失效的问题,适合作为车间维修班组、设备运维团队的常备工装。
结构设计时还考虑了不同工况的适配性,卡爪的勾部做了直角与小斜角的过渡处理,既能勾住零件的平端面,也能适配部分带台阶的零件端面,不会出现勾接滑脱的问题,顶杆的端部采用高硬度钢材热处理,长期顶压轴端不会出现端部镦粗变形的情况,支架的受力臂做了等强度设计,在保证刚性的前提下尽可能减轻整体重量,降低操作人员手持作业的负重感。整套结构没有冗余的零件,所有铰接点的位置都经过受力优化,拉拔作业时力的传递路径直接,施力时的反馈清晰,操作人员能通过手柄的受力感判断过盈配合的松紧程度,避免施力过大造成零件损伤。
- 上一篇:融合D与SRKD元素的创意立体标识造型
- 下一篇:简约多边形切面腕表结构三维设计
- 全部评论(0)
- 模板大小: 7.12 MB
- 售价:5金币
- 下载次数: 56
- 系统要求: STEP / IGES,Other,Rendering,Other
- 软件分类: 通用五金配件
