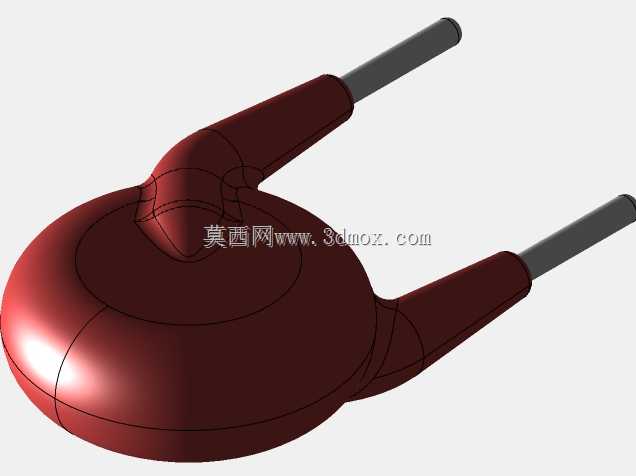

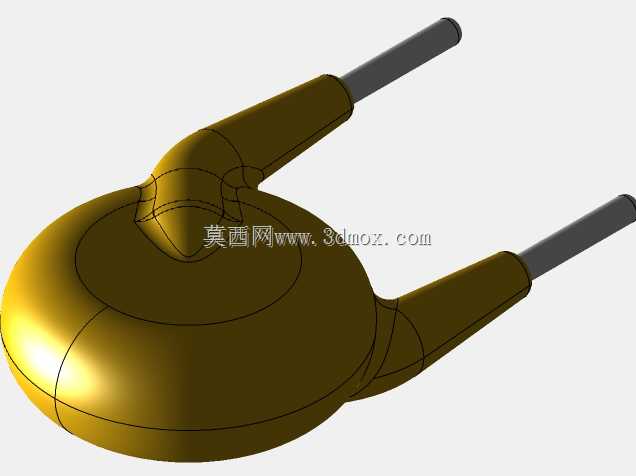

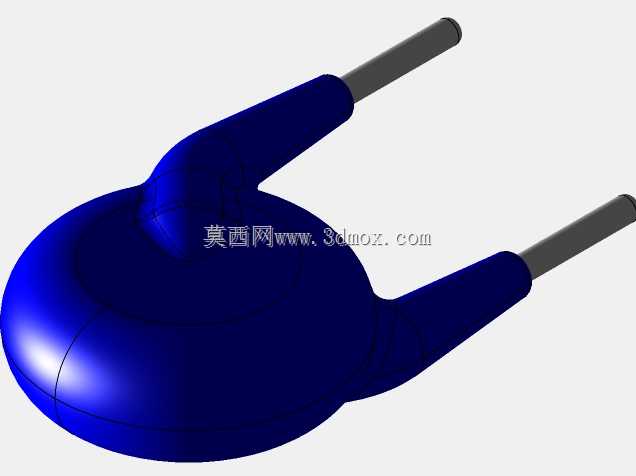

直插式引脚间距5mm圆盘电容器结构设计

这款圆盘电容器是电子电路领域应用极为广泛的基础被动元件，日常主要承担直流隔离、交流耦合、信号滤波、高频退耦、谐振调谐等核心电路功能，在消费类电子主板、开关电源模块、小家电控制板、工业传感信号处理电路、低压供电回路中都有大量使用场景，尤其适合对成本敏感、安装空间紧凑、需要稳定容值特性的通孔插装类电路板设计场景。该款电容采用经典的圆盘式扁平本体设计，本体为圆形环氧包封结构，表面光滑无棱角，能够在批量波峰焊、手工补焊过程中有效避免应力集中导致的本体开裂问题，同时环氧包封层具备良好的耐潮、耐温、绝缘特性，能够适配常规工业级电子设备的工作环境要求，避免引脚间爬电距离不足引发的电路短路风险。设计过程中充分考量了通孔插装工艺的通用适配性，两根平行直插引脚采用镀锡铜包钢材质，具备良好的可焊性与结构强度，引脚间距严格设定为5mm，完全匹配通用PCB设计的标准孔位网格，能够直接适配市面上绝大多数万用板、量产PCB的2.5mm整数倍孔距设计要求，无需额外调整孔位坐标即可直接完成布局，大幅降低PCB设计阶段的孔位调整工作量。本体直径控制为7.5mm，本体厚度控制为1.8mm，整体安装占用的PCB板面积极小，引脚伸出本体的长度预留了足够的波峰焊吃锡空间，安装后引脚穿过PCB背面预留2-3mm的剪脚长度即可满足焊接强度要求，不会出现引脚过长触碰周边元件、或是过短导致焊盘吃锡不足的问题。设计时还特意优化了引脚与本体的连接结构，在引脚根部做了圆弧过渡加固处理，能够承受插件过程中机械插件设备的插装冲击力，也能避免手工插件时弯折引脚导致的本体内部电极接触不良问题，整体结构完全符合电子行业通孔插装元件的通用设计规范，能够适配自动化插件、手工插件等多种生产装配流程，在常规-40℃到105℃的工作温度区间内都能保持稳定的电气性能，不会因为常规温变出现容值漂移超差的问题，可满足绝大多数民用、工业级低压电子电路的使用需求。
