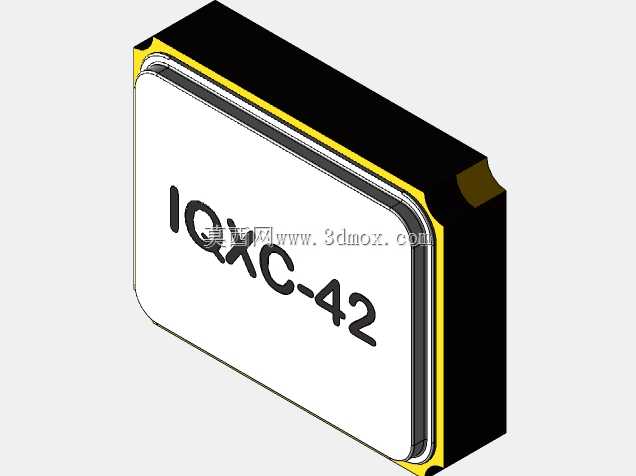

贴片式IQXC-42石英晶体电子元器件

这款贴片封装的石英晶体器件，是面向高密度印刷电路板组装场景设计的基础频率元器件，广泛应用在消费电子、工业控制板卡、通讯终端、便携智能设备等各类需要精准时钟基准的电路系统中，是数字电路稳定运行不可或缺的核心基础元件。在实际电路应用中，这类石英晶体的核心作用是为电路系统提供高度稳定的基准频率信号，通过石英晶体的压电效应，配合外围振荡电路输出固定频率的时钟波形，保障主控芯片、通讯模块、计时单元等电路模块的时序同步，避免因频率偏移导致的通讯丢包、运算出错、计时失准等各类电路故障，是各类电子设备实现稳定功能的底层支撑元件。从产品功能特性来看，这款IQXC-42型号的石英晶体采用贴片式封装设计，相比传统直插式晶振，具备更优的抗振动性能、更小的占板面积，能够适配回流焊等自动化SMT生产工艺，大幅提升电路板组装的生产效率，同时降低人工插件带来的组装误差，适配大规模工业化电子制造的生产需求。在产品设计思路上，这款器件充分考量了高密度电路板的组装需求，将封装本体做了极致的小型化设计，同时在封装底部设计了四个对称分布的焊接焊盘，既保障了焊接后的结构强度，也避免了焊接过程中容易出现的连锡、虚焊等工艺问题；封装外壳采用金属屏蔽结构设计，能够有效降低外界电磁信号对晶体振荡过程的干扰，提升频率输出的稳定性，同时也能减少晶体自身振荡信号对外围电路的电磁辐射，提升整板的电磁兼容性能。在外形尺寸与安装边界上，这款器件的本体尺寸严格控制为长2mm、宽1.6mm、高0.5mm，属于超小型贴片封装规格，在电路板布局时仅需要预留对应尺寸的焊盘位置即可，不需要额外预留插件通孔，能够大幅压缩电路板的占用面积，适配当下电子产品轻薄化、小型化的设计趋势；安装过程中完全适配标准SMT贴装流程，器件的封装公差控制严格，能够保障贴装设备的精准吸拾与定位，焊接后的器件顶面平整，不会对后续的板上其他 taller 元件的组装造成干涉，同时0.5mm的本体高度也能够适配各类超薄设备的内部堆叠空间要求，即使是厚度要求严苛的可穿戴设备、超薄便携数码产品，也能够顺利完成板上组装，不会出现空间干涉的问题。
