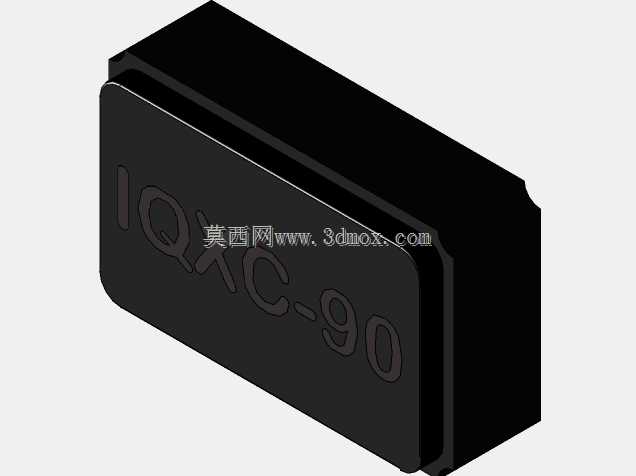

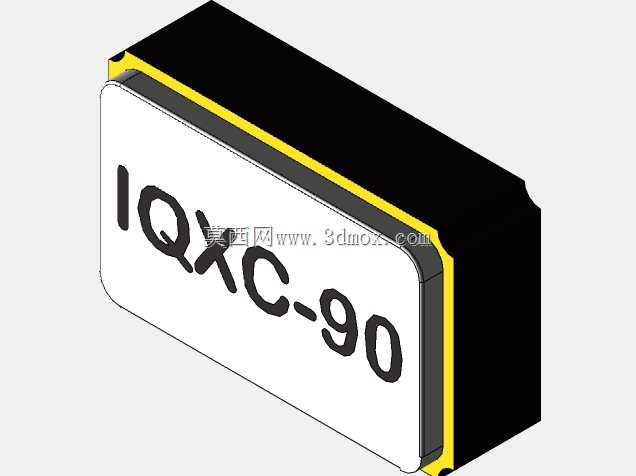

印刷电路板用贴片石英晶体IQXC-90

这款贴片石英晶体是面向高密度印刷电路板组装场景开发的基础频率元器件，主要承担电路系统中的时钟基准生成、频率稳定与信号同步功能，广泛适配消费电子、工业控制、车载电子、通信终端等各类需要精准时基信号的电子设备，是数字电路运行不可或缺的核心无源元件。在实际应用中，该元件可直接通过表面贴装工艺完成板级焊接，无需额外打孔固定，完美适配当前主流的SMT高速贴片生产线，能够大幅提升电路板组装效率，降低通孔插装工艺带来的人工成本与空间占用。

从功能特性来看，这款石英晶体依托石英晶体的压电效应实现稳定的频率输出，具备频率偏差小、温度稳定性优、抗机械振动性能强的特点，能够在复杂的电路工作环境中持续输出精准的时基信号，保障主控芯片、通信模块、存储单元等电路单元的时序协同，避免因频率漂移导致的设备运行卡顿、数据传输错误、功能失效等问题。

设计层面，这款元件采用了极简的紧凑型封装结构，外壳采用耐高温的工程塑封搭配金属屏蔽层，既可以抵御焊接过程中的高温冲击，也能屏蔽外界电磁信号对晶体谐振的干扰，两端的镀金电极设计兼顾了焊接附着力与导电性能，能够有效降低焊接虚焊、脱焊的风险，同时电极布局完全符合行业通用的SMD晶振焊盘规范，无需额外设计定制化焊盘即可直接适配常规PCB封装库。

外形尺寸与安装边界方面，该元件长宽高分别为1.6mm、1.0mm、0.5mm，属于超小型化的贴片元件，极小的安装占用空间能够帮助工程师在紧凑的电路板布局中节省宝贵的板面空间，适配可穿戴设备、微型传感器、便携数码产品等对内部空间有极致要求的产品设计；安装时仅需在PCB对应位置预留匹配尺寸的焊盘，焊接后元件整体突出板面高度仅0.5mm，不会对后续的外壳装配、其他元件堆叠造成干涉，能够很好地适配超薄型电子设备的堆叠设计需求。在进行PCB布局时，工程师可将该元件布置在靠近主控芯片时钟引脚的位置，缩短高频信号走线长度，进一步降低信号衰减与外界干扰，提升电路运行的稳定性。
