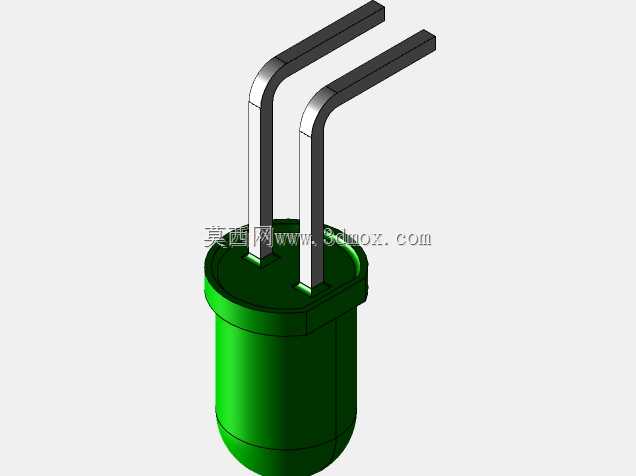

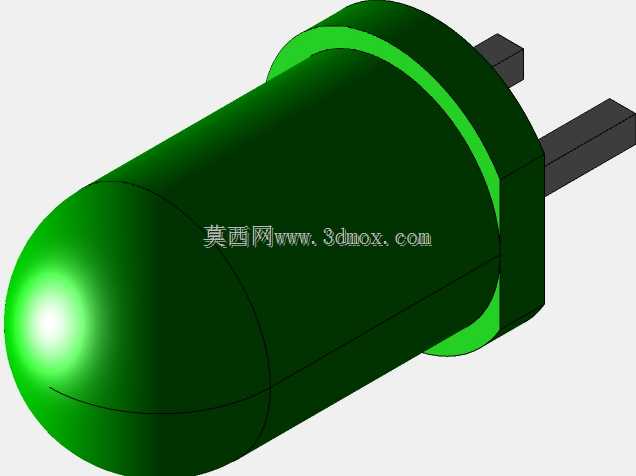

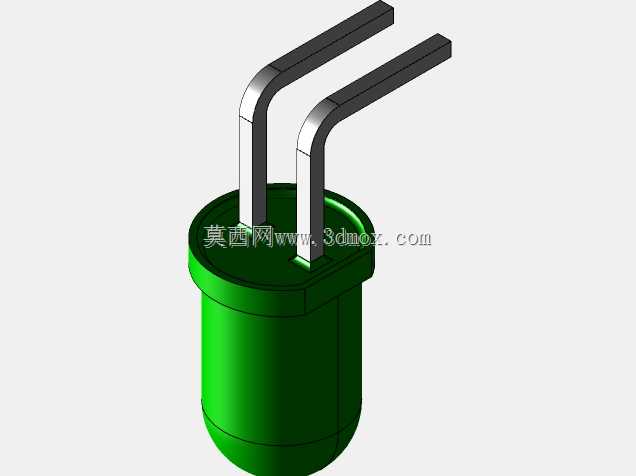

5mm直插式绿色发光二极管结构设计

这款5mm规格的绿色直插发光二极管，是电子电路领域应用极为广泛的基础光电器件，日常多承担电路状态指示、信号反馈、低亮度局部照明的功能，在消费电子、工业控制板卡、家电面板、玩具电路、仪器仪表操作台等场景中随处可见，是弱电系统里最常用的可视化交互元器件之一。从实际使用场景来看，这类直插LED常被焊接在PCB通孔焊盘上，通过引脚与电路连通，通电后可发出稳定的绿色可见光，用来反馈设备通电状态、运行档位、故障告警、信号通断等信息，相比其他颜色的发光器件，人眼对绿色光的敏感度更高，在常规室内光照环境下辨识度优异，长时间观察也不易产生视觉疲劳，非常适合需要长期值守查看的设备状态指示场景。从产品功能特性来看，这款器件采用典型的圆头环氧封装结构，胶体部分为半透明绿色环氧树脂，既可以保护内部的发光芯片与键合引线，避免外界水汽、灰尘、机械外力损伤精密的内部结构，同时带色的封装胶体还可以对芯片发出的光线进行滤色与匀化，让出光更加柔和均匀，不会出现局部亮斑刺眼的问题；两根平行的直插引脚采用导电性能优异的金属材质，表面做了抗氧化处理，既可以保证焊接时的上锡效果，也能在长期使用过程中避免氧化锈蚀导致的接触不良，引脚的间距符合通用通孔插装的标准规范，适配市面上绝大多数通用PCB的焊盘布局，不需要额外定制安装孔位，批量生产时的装配兼容性极强。从设计思路来看，这款器件的整体结构完全围绕量产装配与长期使用可靠性展开，圆头的透镜部分采用半球形曲面设计，可以对内部芯片发出的光线进行合理的角度汇聚，兼顾正面的发光亮度与合适的可视角度，既不会因为光束角过窄导致只有正前方才能看到发光状态，也不会因为光束角过宽造成正面亮度不足、辨识度下降；封装胶体的根部做了环形的凸台结构，在波峰焊或者手工焊接过程中，这个凸台可以贴合PCB板面，起到限位作用，避免器件插入焊盘时过度下沉导致胶体贴板过近，影响焊接质量或者刮伤PCB表面的阻焊层；引脚的长度预留了足够的加工余量，生产装配时可以根据实际PCB的安装空间需求，裁剪到合适的长度，适配不同厚度的安装面板与不同焊接深度的需求。从外形尺寸与安装边界来看，这款器件的胶体直径为标准5mm，整体胶体长度符合行业通用规范，两根引脚的中心间距为2.54mm，完全匹配通用面包板、洞洞板以及量产PCB的标准通孔间距，安装时只需要在PCB上对应位置开设直径0.8mm左右的通孔，将引脚穿入后焊接即可，器件安装后胶体突出板面的高度符合常规面板指示的设计要求，不需要额外加装导光件就可以让光线透过面板的指示孔透出，能够有效简化整机的结构设计，降低生产装配的物料与人工成本。
