2马力离心式鼓风机结构设计方案

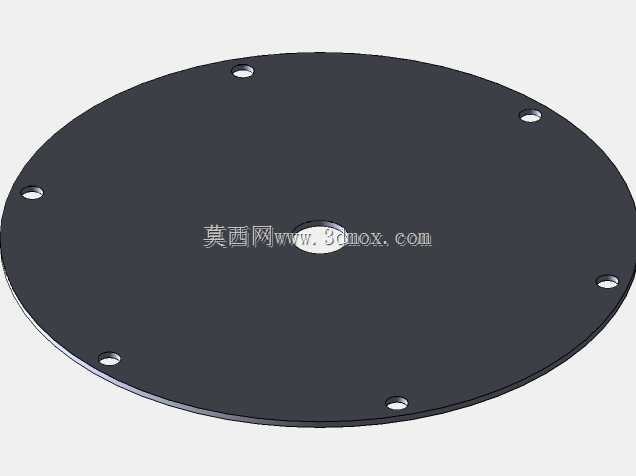

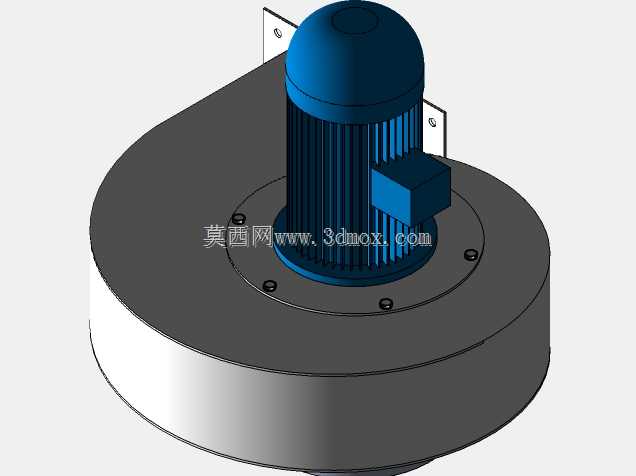

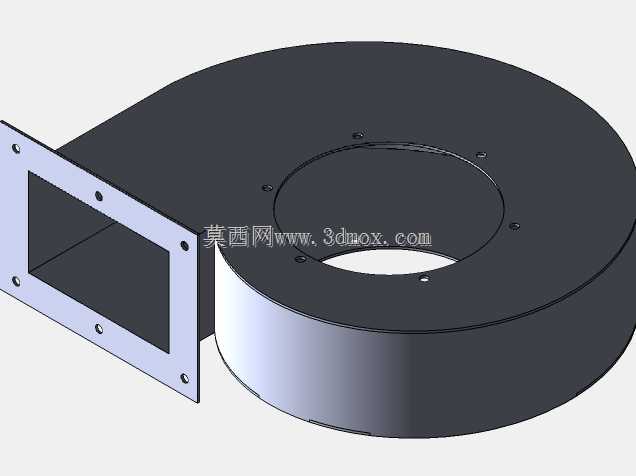

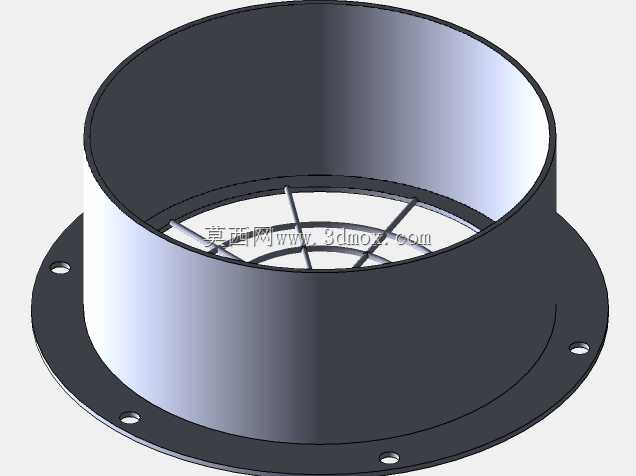

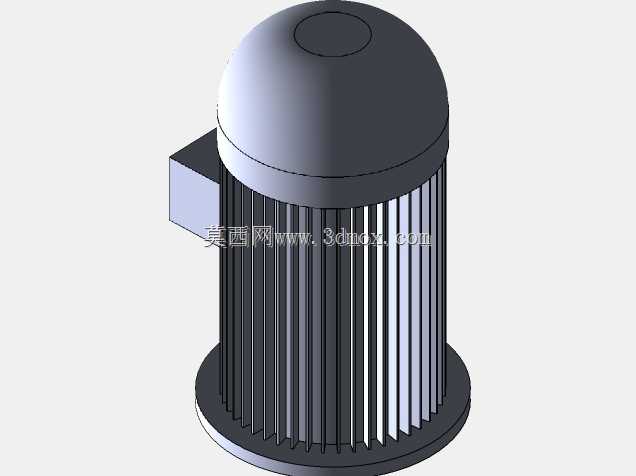

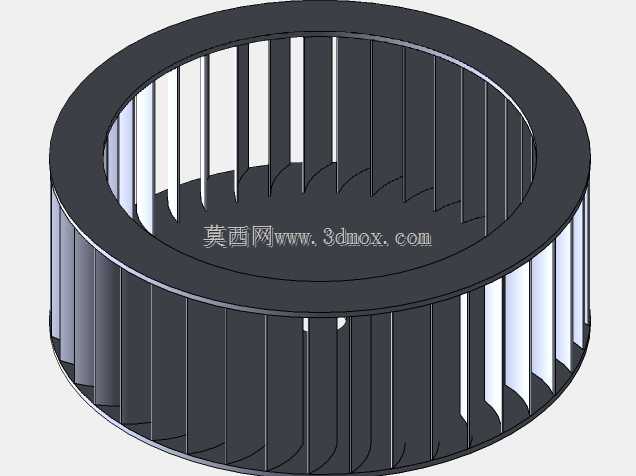

这款2马力离心式鼓风机，主要面向车间工位通风、小型设备散热、轻量物料气力输送、工业炉窑助燃送风等常见工业场景，可适配中小型生产空间的空气循环、烟气排出、冷却送风需求，也可作为小型除尘系统的动力源，为管道内提供稳定的风压风量，适配多数常规工业通风管路的接驳要求。设备采用上置电机直连蜗壳的布局结构，电机竖向安装在蜗壳顶部的安装法兰上，输出轴直接伸入蜗壳内部连接离心叶轮，省去了皮带传动的冗余结构，既缩小了整机的占用空间，也降低了传动环节的能量损耗，日常维护无需调整皮带张紧度，运维难度更低。蜗壳采用阿基米德螺旋线型线设计，进风口设置在蜗壳轴向中心位置，出风口沿蜗壳切线方向延伸，气流从轴向进入叶轮后，通过高速旋转的叶轮获得动能，再经蜗壳导流将动压转化为静压，最终从出风口稳定输出，这种结构能在2马力的功率下实现更高的风压输出，适配需要一定送风压力的管路场景。设计过程中重点考量了安装边界与结构强度，蜗壳顶部设置了带安装孔的固定支耳，可直接通过螺栓固定在设备机架或墙面支架上，安装时需预留电机顶部的接线空间与侧面接线盒的操作空间，同时要保证蜗壳进风口侧无遮挡，预留足够的进气流通面积，避免进气阻力过大影响风机效率。整机外形采用蜗壳圆形主体搭配上置立式电机的结构，蜗壳侧壁做了加厚卷边处理，既提升了壳体的刚性，避免高速运行时产生共振异响，也能降低壳体振动带来的连接螺栓松动风险。叶轮采用多叶片前倾式结构设计，叶片做了等距排布与动平衡校准，运行时振动小、噪音低，能长时间保持稳定运行状态；电机外壳采用散热筋结构，可在运行过程中快速散出绕组产生的热量，适配长时间连续运行的工业工况，接线盒采用侧置布局，方便现场布线操作，也能避免接线部位被上方落尘或滴水影响。
