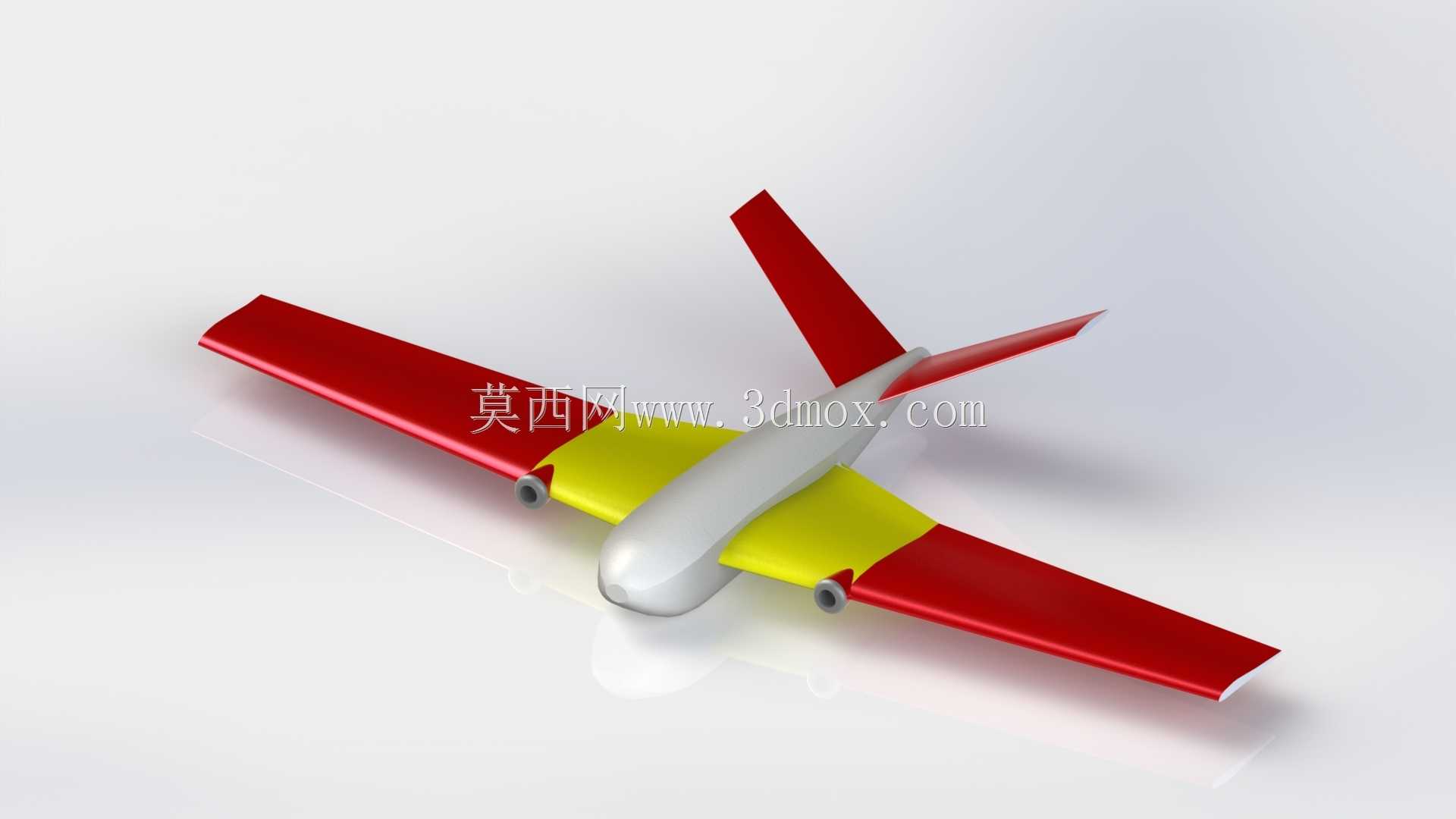

红黄色涂装固定翼航测无人机结构设计

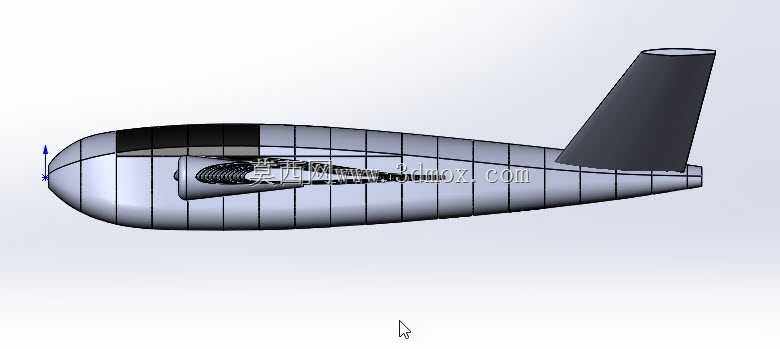

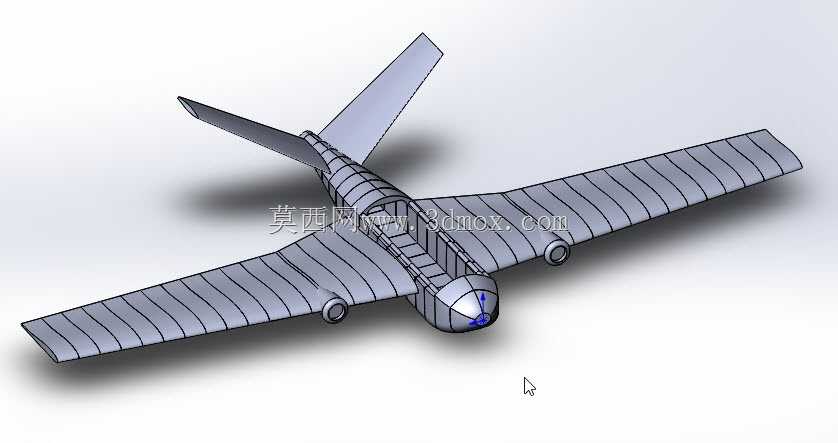

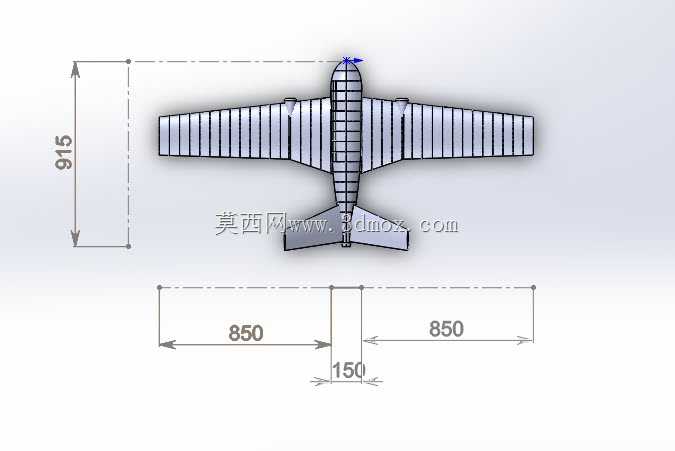

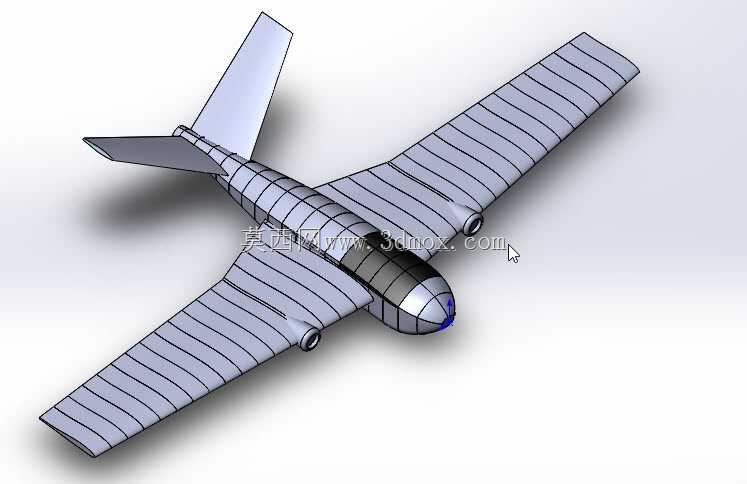

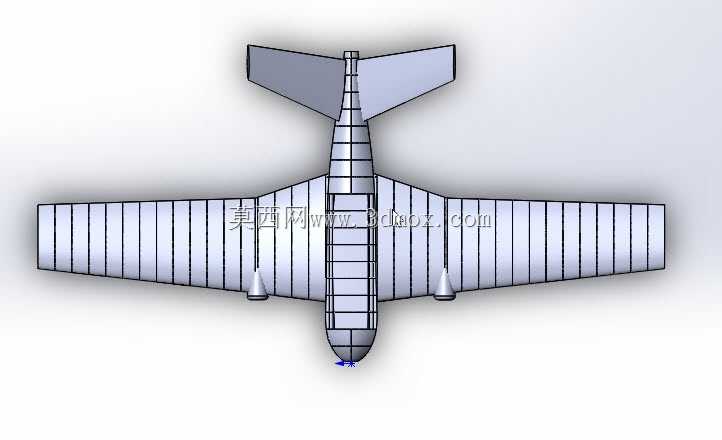

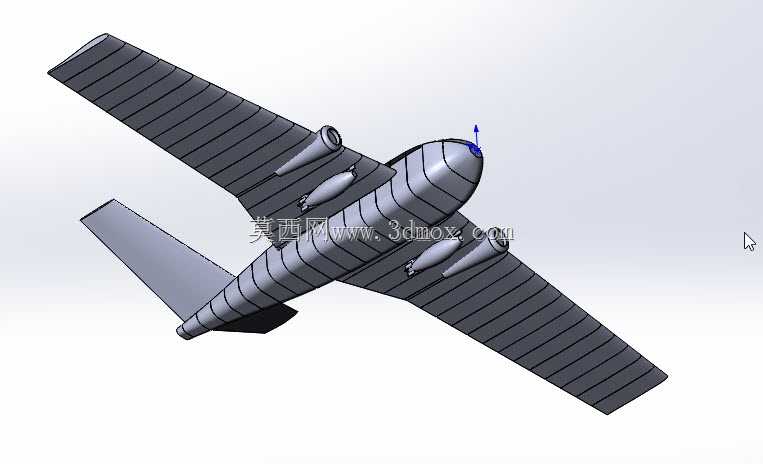

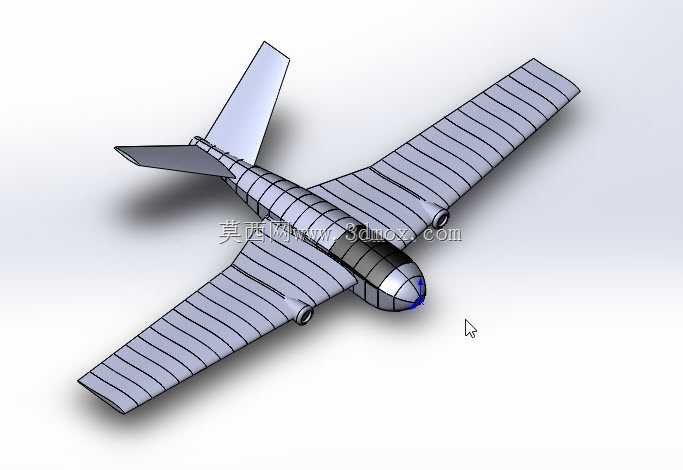

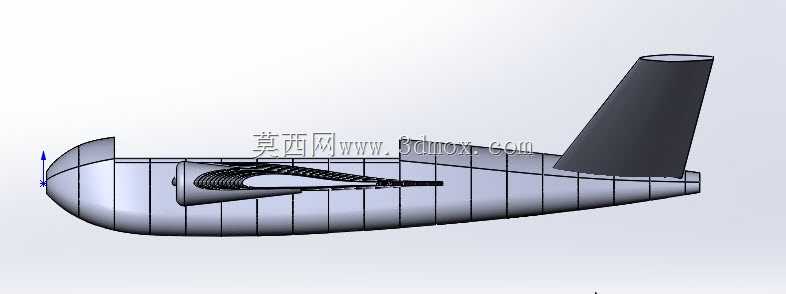

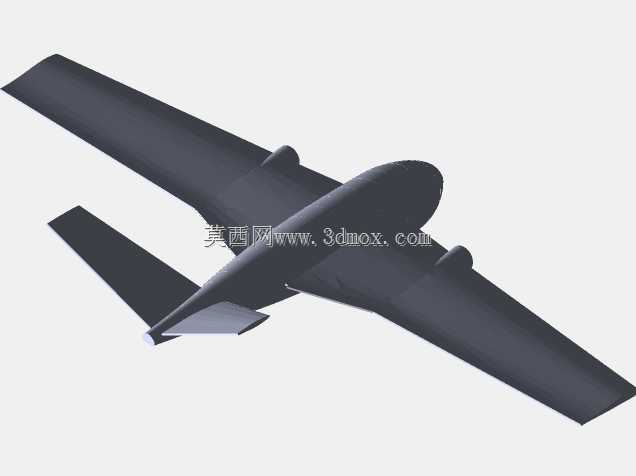

这款固定翼无人机主要面向低空航测、农林植保巡检、小范围地理信息采集等民用作业场景设计，采用上单翼常规布局搭配尾翼稳定结构，能够在低速飞行状态下保持优异的气动稳定性，适配平原、缓丘等多种开阔作业空域的飞行需求，可搭载轻量化可见光拍摄模块完成带状地形测绘、农田长势巡查、小型区域违建排查等常规作业任务。整机采用泡沫切片成型工艺制作主体结构，核心动力部件为双发前置马达配置，左右机翼对称布置动力单元，能够在单动力异常状态下维持基础飞行姿态，大幅提升低空作业的安全冗余，避免动力故障导致的设备坠损风险。机身主体采用流线型钝头设计，有效降低飞行过程中的正面空气阻力，机翼与机身衔接处做平滑过渡处理，减少翼根位置的气流紊流影响，尾翼采用垂直尾翼加水平尾翼的常规配置，垂直尾翼提供航向稳定性，水平尾翼负责俯仰姿态调整，操控逻辑贴合常规固定翼航模的操作习惯，降低飞手的操作适配成本。整机外形尺寸控制在850*150*850mm范围内，机身主体长度为915mm，紧凑的尺寸设计既能够满足车载便携转运的需求，也能在临时起降点完成快速组装调试，不需要专用的长距离跑道即可完成手抛起飞与滑降回收，适配野外作业无配套起降设施的使用场景。结构设计上充分考虑泡沫材质的加工特性，将机身、机翼、尾翼拆分为多个标准化切片模块，各模块之间采用定位卡扣加粘接的方式组合，不需要复杂的金属连接件即可完成整机装配，既能够控制整机自重提升有效载荷能力，也方便作业过程中损坏部件的快速替换，降低野外作业的维护成本。机翼采用平直翼型设计，低速状态下升力系数优异，能够在较低的飞行速度下维持稳定升力，适配低空慢速作业的飞行需求，动力马达嵌入机翼前缘下方位置，既能够保证螺旋桨气流不受机身遮挡，也能避免马达震动对机身搭载的拍摄模块造成成像干扰，机身中段预留标准化载荷安装舱位，可根据不同作业需求快速更换拍摄、传感等不同功能模块，拓展设备的适用场景范围。整机布线沿机身内部预留的走线槽布置，避免线路外露造成的飞行阻力增加与线路剐蹭损坏风险，供电线路与信号线路做分离布置，减少动力线路对飞控信号的电磁干扰，提升飞行控制的稳定性。
