小型方形轴流散热风机结构设计

这款30mm规格的小型轴流风机，是面向紧凑空间散热需求开发的风冷组件，在消费电子、小型工控设备、嵌入式硬件、便携仪器、车载电子模块等对安装空间有严格限制的场景中应用广泛。这类小尺寸风机的核心作用，是通过定向气流带走密闭或半密闭腔体内电子元器件、功率模块工作产生的积热，避免设备因工作温度超出阈值出现性能衰减、寿命缩短甚至热损坏的问题，是小功率电子设备热管理系统中最常用的主动风冷部件。

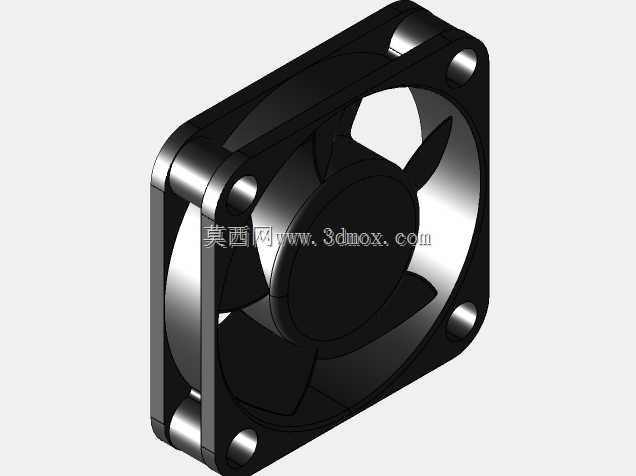

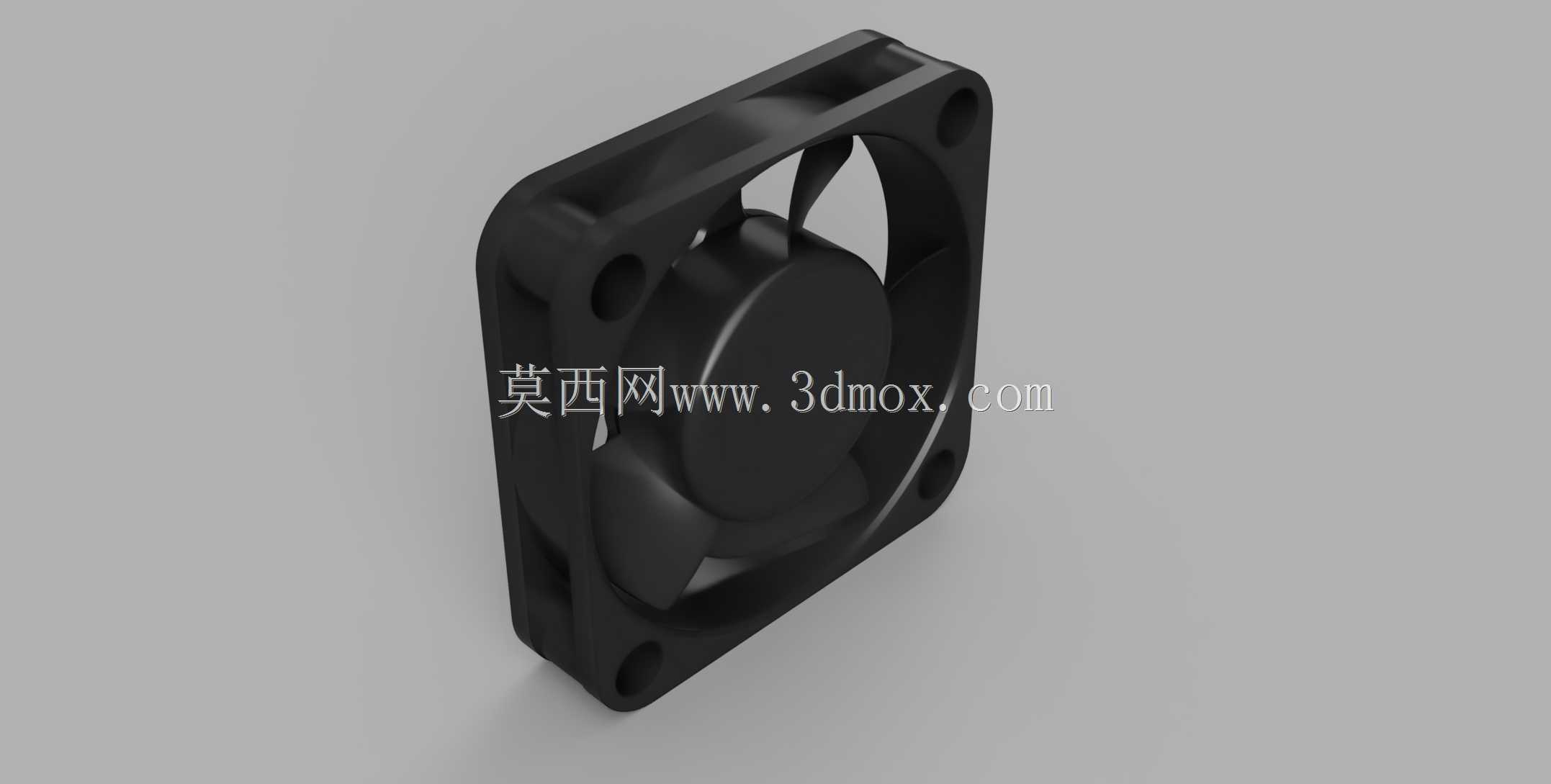

从功能特性来看，这款风机采用方形外框搭配中心轮毂加叶片的经典轴流结构，气流沿风机轴向直进直出，风阻低、送风指向性强，能够在低转速下实现稳定的风量输出，同时兼顾运行噪音控制，适合对噪音有一定要求的民用及办公类电子设备使用。外框四角预留了标准安装孔位，可通过螺丝直接固定在设备壳体、散热鳍片或者安装支架上，装配流程简单，固定可靠性强，能够适应常规的振动使用场景。

在设计思路上，这款风机优先考虑了紧凑安装场景的适配性，整体外框轮廓控制在30mm见方，厚度适配小腔体的安装余量，不会占用过多设备内部的宝贵空间。叶片采用大弧度前倾式设计，在有限的叶轮直径下尽可能提升扫风面积，优化叶片翼型曲线来降低气流切割产生的紊流噪音，同时提升送风效率。中心轮毂的尺寸经过匹配优化，既能够容纳内置的驱动电机结构，也不会过度遮挡有效通流面积，平衡了结构强度与通风性能。外框的边框做了适度的加厚处理，既提升了整体结构的抗形变能力，也能在安装时避免螺丝锁紧力导致外框变形卡滞叶轮。

从安装边界来看，这款风机的方形外框定位方便，安装孔的孔距遵循小尺寸风机的通用适配标准，能够兼容多数同规格的安装位，不需要额外定制转接支架。进出风侧的端面做了平整处理，既可以贴合散热鳍片表面安装，也可以预留一定的进风间隙使用，适配不同的风道设计需求。叶轮与外框之间预留了均匀的转动间隙，既避免运转过程中出现擦碰异响，也尽可能减少间隙处的气流回流损失，提升整体风冷效率。
