直角定位夹持工装夹具结构设计

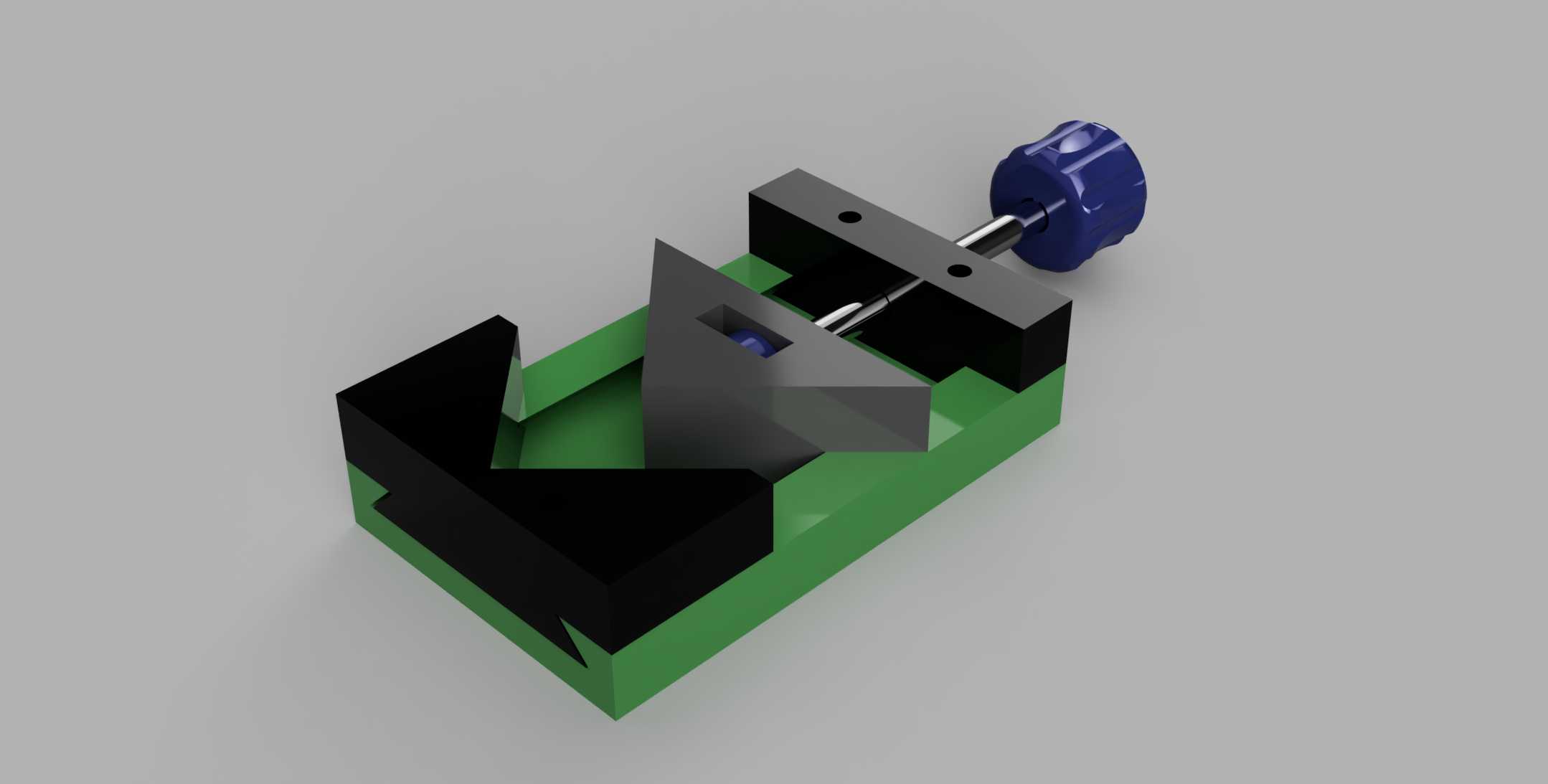

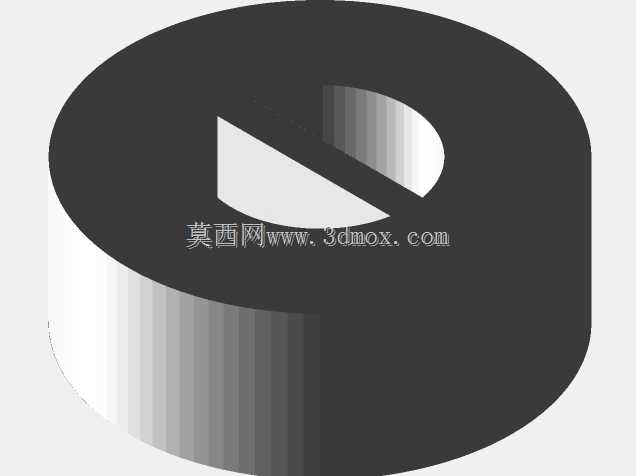

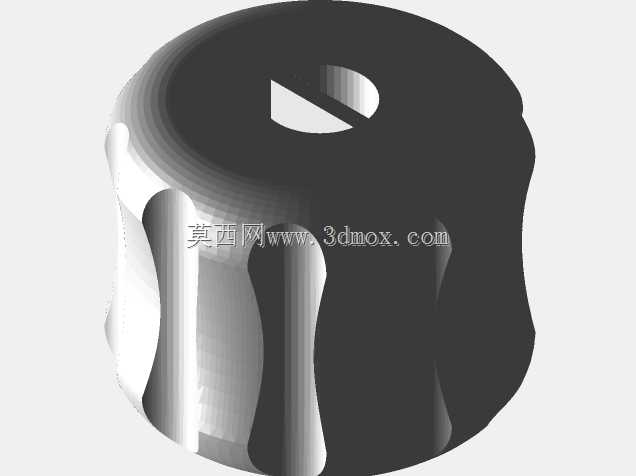

　　在精密装配、小型工件定位加工、样件组对的作业场景里，经常会遇到需要将两个工件保持严格90度夹角进行粘接、焊接、钻孔或者检测的需求，普通平口钳只能实现单方向的夹紧，无法同时保证两个垂直面的定位精度，而这款90度夹钳就是针对这类场景设计的小型手动夹持工具。从结构设计逻辑来看，整个夹钳采用V型定位基准与螺旋进给夹紧的组合结构，底座作为整个夹具的承载基础，采用下沉式的槽型结构，两个互相垂直的黑色定位块构成固定的90度直角基准面，这两个基准面经过平面度处理，能够保证与工件接触时的贴合度，避免因为基准面变形导致的角度偏差。进给部分采用梯形螺纹传动的螺杆结构，端部搭配星形滚花旋钮，操作人员不需要额外工具，直接用手旋转旋钮就能带动前端的压块进给，

　　压块的工作面同样做了垂直角度处理，在进给过程中能够同时将工件向两个垂直的基准面推靠，既实现夹紧动作，又能自动找正直角位置，避免工件装夹时出现角度偏移。考虑到小型工件的装夹需求，这款夹钳的整体外形尺寸控制在单手可持的范围，底座的安装边界预留了沉头安装孔，可以直接固定在工作台面或者检测平板上使用，不需要额外制作转接板，适配大多数常规工装的安装孔位间距。在实际使用场景中，这款夹钳可以覆盖多类作业需求：比如电子行业小型传感器壳体的90度拼合粘接，能够在胶水固化过程中持续保持壳体的直角精度，避免粘接后出现角度超差；在金工小零件的划线作业中，可以将坯料夹持在夹钳上，直接依托直角基准完成垂直方向的划线工序，不需要反复找正角尺；

　　在3D打印样件的后处理粘接工序中，针对需要拼接成直角结构的打印件，这款夹钳能够提供稳定的夹持力，保证拼接缝的对齐精度，减少后续打磨修正的工作量。设计过程中特意将夹紧压块与螺杆做了活动连接，压块可以在小范围内自适应偏转，即使工件的两个垂直面存在微小的尺寸误差，压块也能自动贴合工件表面，不会出现单点接触导致的夹紧力不足或者工件压损的问题。底座的槽型结构除了容纳定位块和进给机构之外，还能够在加工过程中承接掉落的切屑、多余的粘接剂，避免杂物堆积在进给螺杆的螺纹副内影响传动顺畅度，日常清理时只需要将压块退到最后位置，用毛刷直接清扫槽内杂物即可，维护难度很低。和市面上常见的直角夹持工具相比，这款夹钳没有采用复杂的快换结构或者气动、液压驱动，

　　完全依靠手动螺旋进给，结构简单可靠，不会因为气源、电源的限制影响使用，在没有动力供给的现场作业场景也能正常使用。夹紧力的大小可以通过旋钮的旋转圈数手动控制，针对薄壁类、易变形的塑料工件或者软金属工件，可以适当减小夹紧力，避免工件被夹变形；针对需要较大夹紧力的金属切削工序，可以适当加大旋钮的拧紧力矩，保证加工过程中工件不会出现位移。整个夹钳的结构没有冗余的零件，所有受力部件都做了加厚处理，固定基准块和底座之间采用嵌入式连接，能够承受夹紧时的反作用力，长期使用也不会出现基准面移位的问题，保证90度角度的长期精度稳定。在做三维建模的时候，各个零件的配合间隙都按照实际机加工的公差要求做了预留，螺杆和螺母座的配合采用间隙配合，保证手动旋转时没有卡滞感，压块和底座滑槽之间的配合采用小间隙滑动配合，进给过程中不会出现上下翘动的情况，保证夹紧力的方向始终垂直于工件的被压面。
