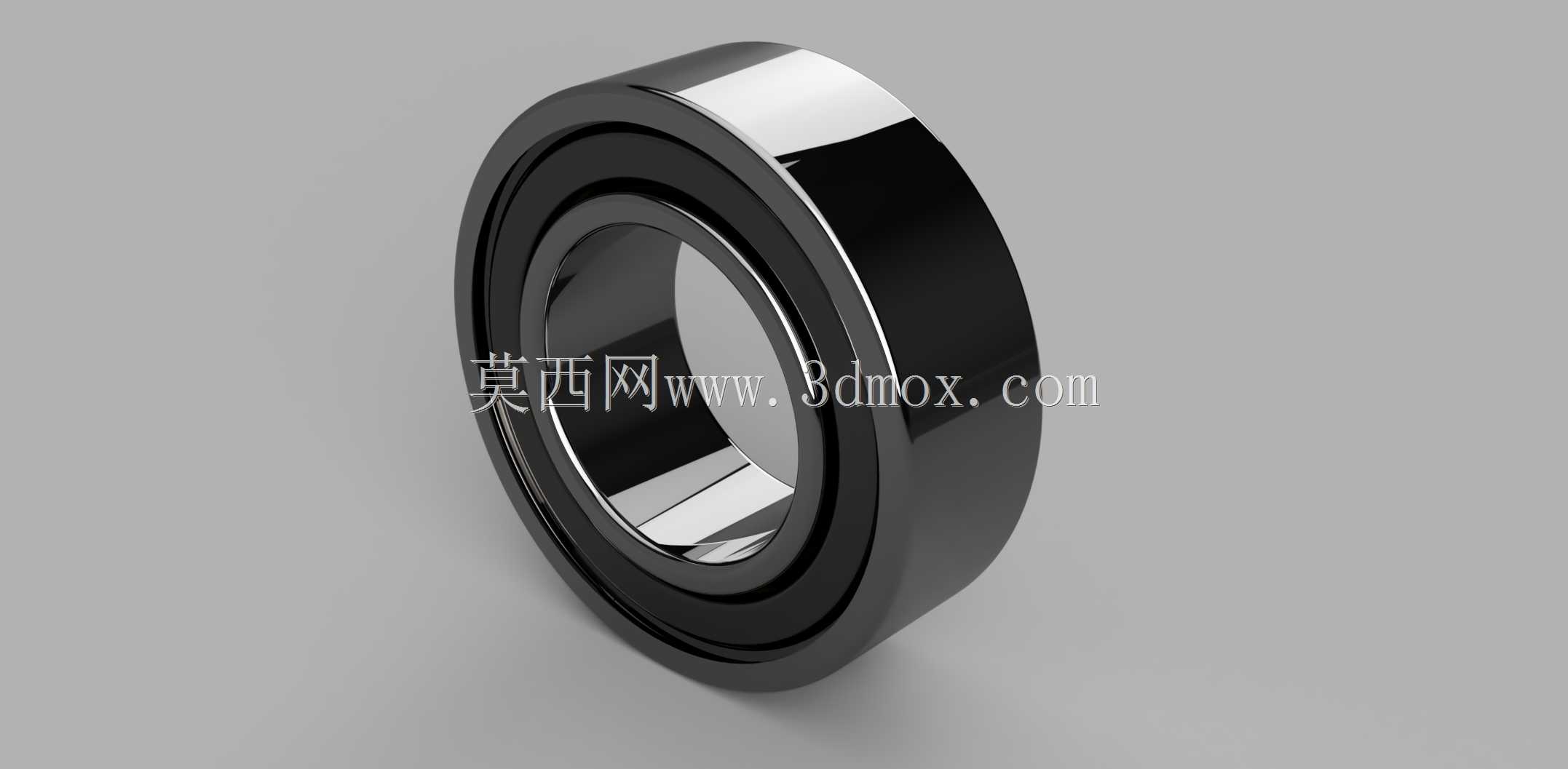

微型深沟球M95滚珠轴承结构设计

这款微型滚珠轴承的设计，最初是面向小型精密传动场景的支撑需求做的结构优化，日常在小型伺服输出端、微型减速模组、精密仪器转轴、消费电子小传动结构里都能见到这类小尺寸轴承的应用，核心作用是给旋转轴件提供低摩擦的径向支撑，同时兼顾少量轴向载荷的承载能力，避免转轴运转时出现径向窜动，降低传动过程中的摩擦损耗。

从结构设计逻辑来看，这款轴承采用标准深沟球滚道构型，内圈、外圈的滚道曲率经过匹配调校，和滚动体的贴合度控制在合理区间，既保证滚动体运转时的接触应力处于材料许用范围，又不会因为配合过紧增大旋转阻力。滚动体采用均匀排布的钢珠，通过保持架实现等间距分隔，避免钢珠在运转过程中相互摩擦碰撞，保证高速运转时的稳定性，两侧的密封结构可以阻挡外界粉尘、碎屑进入滚道内部，同时防止内部润滑脂溢出，延长维护周期。

尺寸边界上，这款轴承的内径适配5毫米直径的转轴，外径9毫米，厚度3毫米，属于典型的微型薄型轴承，安装时需要注意轴与轴承内圈的配合公差、座孔与外圈的配合公差，过盈量过大容易导致轴承游隙变小，运转时出现卡滞、温升过高的问题，间隙过大则会出现同轴度偏差，引发运转振动和噪音。选型应用时，要结合实际工况的转速、载荷大小确认承载余量，这类小尺寸轴承更适合轻载、高转速的精密传动场景，不适合重载冲击的工况。

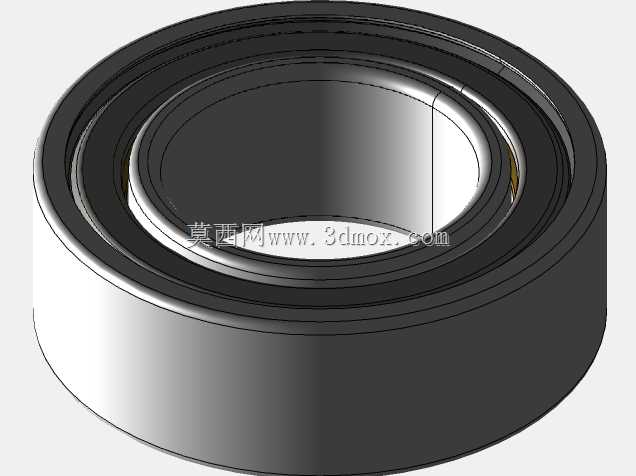

建模过程中严格遵循滚动轴承的通用设计规范，对滚道的圆弧半径、滚动体直径、保持架的间隙都做了参数化处理，方便后续根据不同的载荷需求调整尺寸参数，安装位的倒角尺寸也按照通用安装标准设计，避免装配时出现干涉，保证压装过程中不会损伤滚道和密封件。实际装配时，要注意压装力只能施加在过盈配合的套圈上，不能通过滚动体传递压装力，否则会造成滚道压痕，直接影响轴承的运转精度和使用寿命。日常工况下，这类微型轴承搭配低阻尼润滑脂，可以在较高转速下保持稳定的运转精度，满足小型精密设备的旋转支撑需求。
