带条码检测剔除功能的皮带输送装置

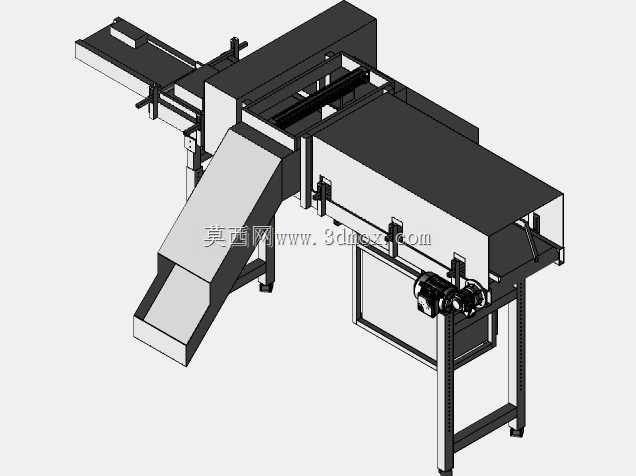

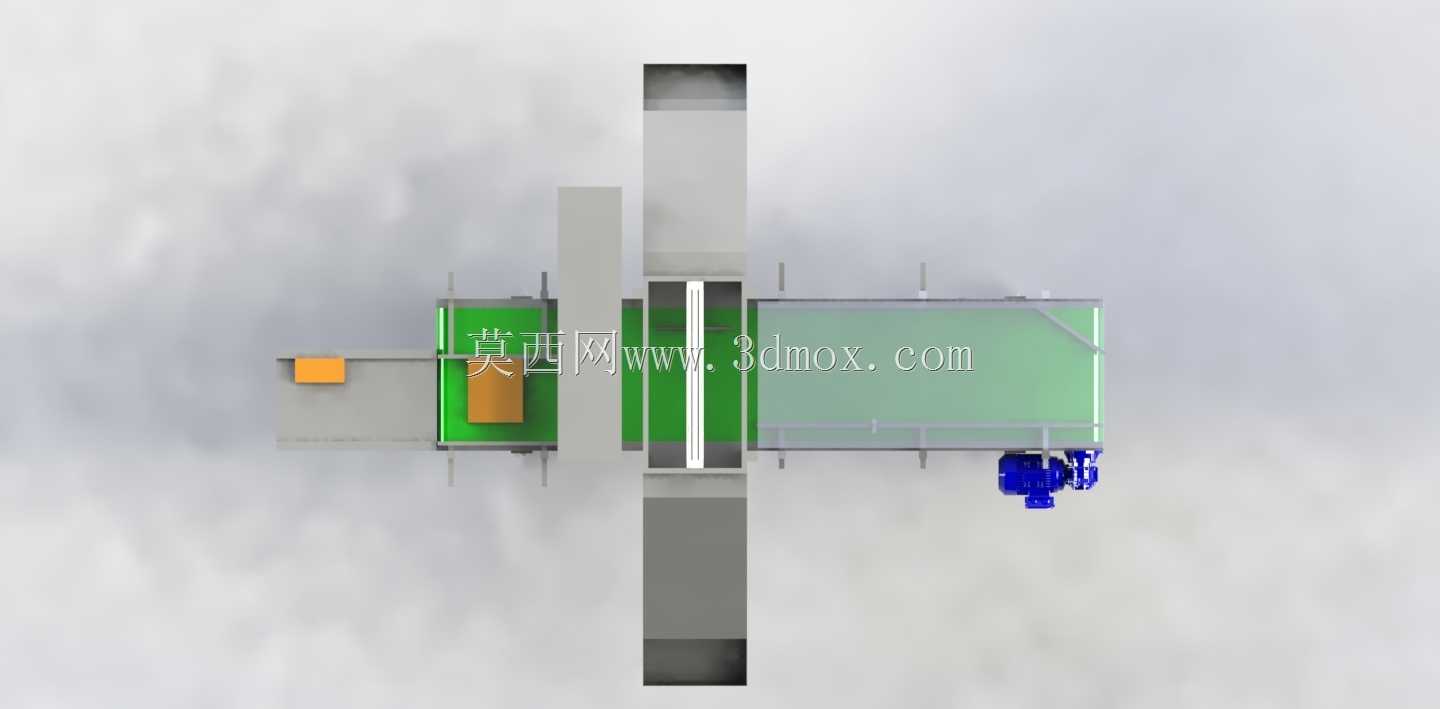

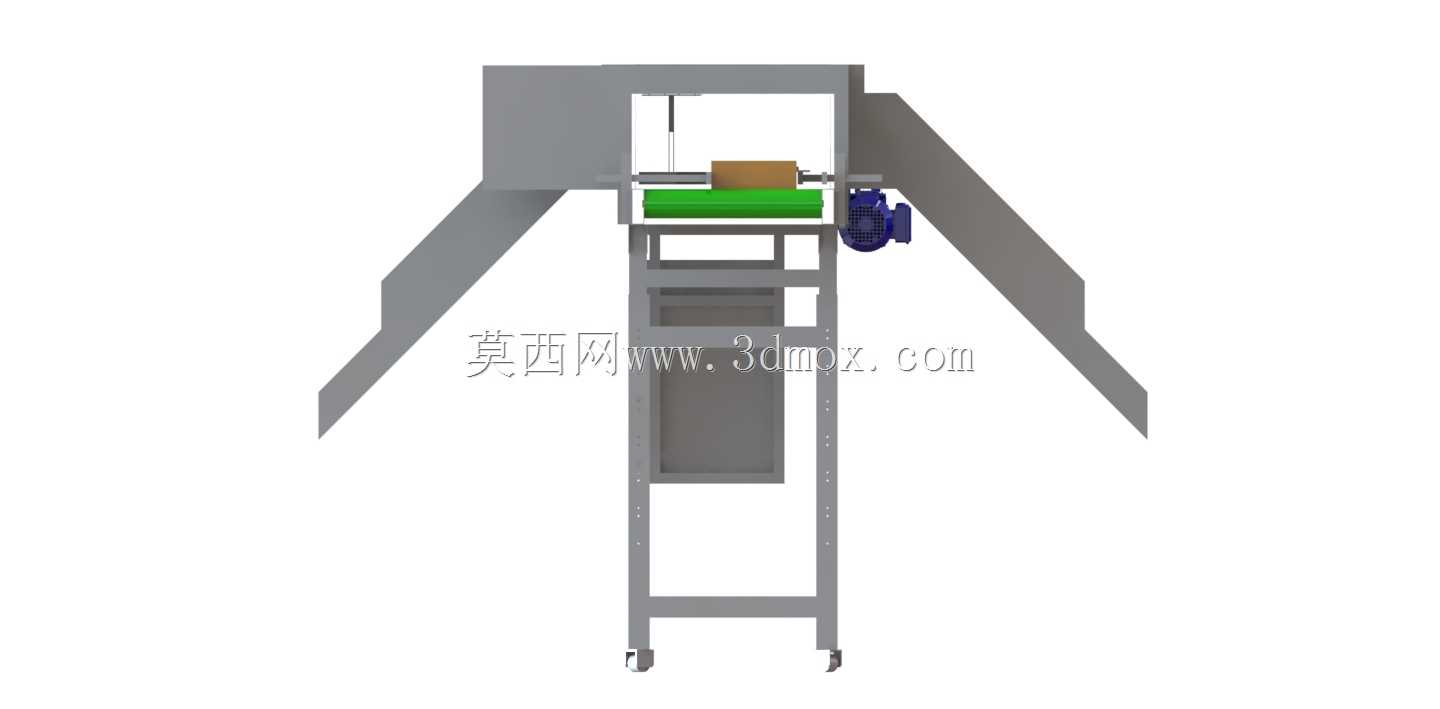

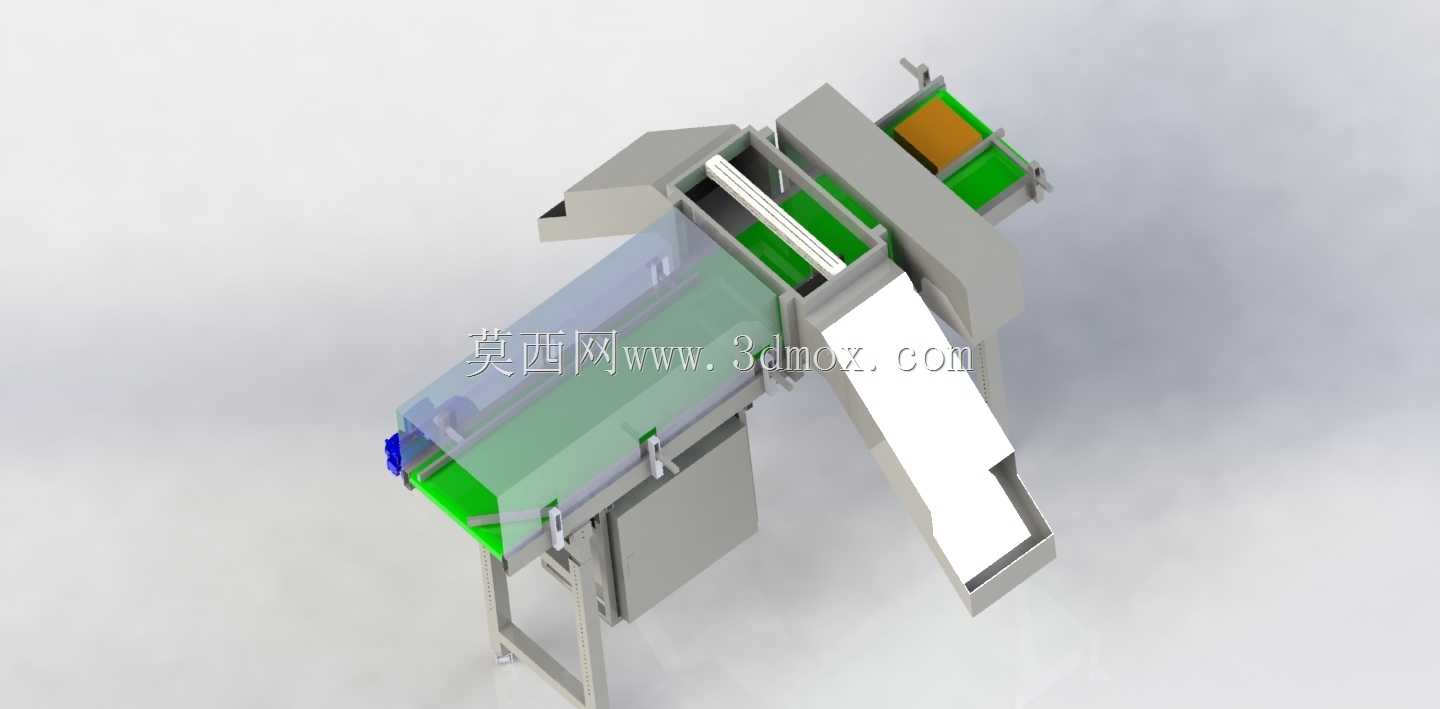

该输送装置主要面向快消品包装、电子元器件分装、医药外盒质检等连续生产场景，部署在生产线后端的质检工位段，替代传统人工目检条码、手动剔除不合格品的作业模式，可适配平面盒装、袋装、硬质塑封等多种形态的规整物料输送，适配常规生产节拍下的在线全检需求，无需额外安排专人值守条码核验岗位，能够有效降低产线人工配置成本，同时避免人工疲劳导致的漏检、错剔问题，保障流出产线的产品条码合规率。设备整体以水平皮带输送段作为主体承载结构，进料端衔接上游生产线的出料位置，物料平稳落至绿色防滑输送皮带后，随皮带匀速向出料端行进，在输送路径中段集成条码识别模块，可对经过物料表面的一维条形码进行快速扫读，实时比对条码信息与预设合格规则，当识别到条码缺失、条码污损无法读取、条码信息与批次不符的不合格品时，装置内置的剔除机构会快速动作，将不合格品从主输送路径推入侧向设置的白色斜向导料槽，导料槽末端可对接不合格品收集箱，完成不良品的自动分流，合格物料则沿主输送路径继续行进至末端，流入下游包装或码垛工位。设计过程中优先考虑了产线适配的通用性，整体采用立式方管焊接机架作为支撑，输送段高度可通过机架底部的调节支脚进行小幅调整，能够匹配多数常规生产流水线的出料高度，无需对原有产线进行大规模改造即可快速部署；皮带两侧设置透明防护挡板，既可以避免物料在输送或剔除过程中从侧边掉落，也能阻隔外部粉尘落到输送面或条码识别区域，降低环境因素对识别准确率的干扰；剔除机构采用直线推程动作设计，动作响应延迟控制在毫秒级，可根据物料尺寸调整推程行程，避免推力过大损伤物料或推力不足无法完成剔除，同时在推程位置设置软质缓冲垫，接触物料时不会刮花产品外包装。设备的安装边界预留了充足的接线与维护空间，主输送段宽度适配常规中小尺寸物料的输送需求，侧向剔除导料槽的外伸长度可根据现场收集容器的摆放位置调整，整体占地面积紧凑，不会占用过多产线空间；条码识别模块的安装位置预留了上下调节余量，可根据不同物料的条码印刷位置调整识别高度与角度，适配多品类产品的共线生产切换需求，切换生产批次时仅需更新条码比对规则即可快速完成调试，无需对机械结构进行大幅改动。
