铣削行业用平面筛分设备结构

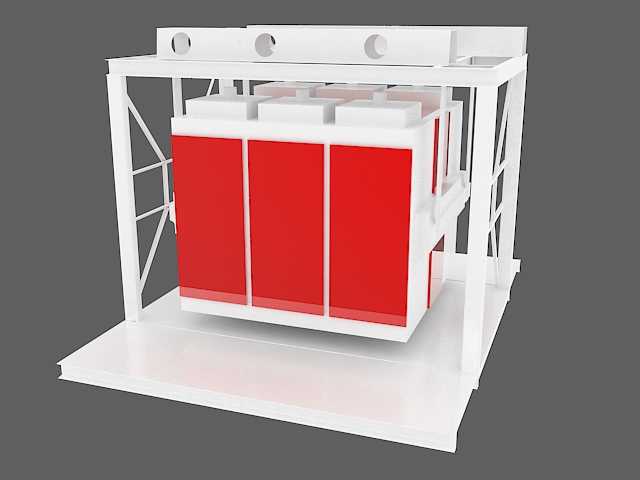

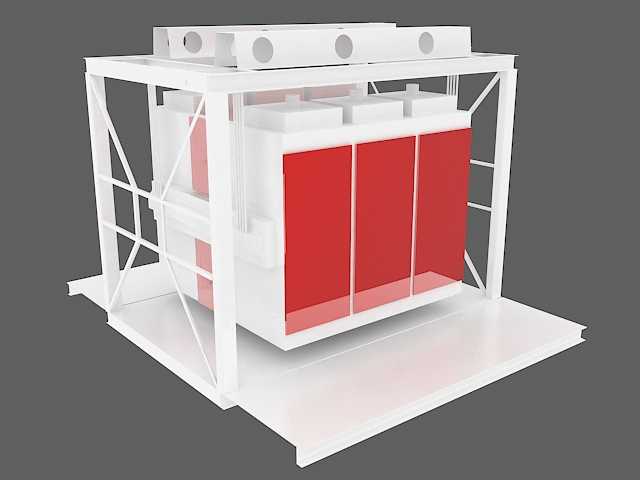

该平面筛分设备主要面向铣削加工生产场景，同时可适配其他行业颗粒物料的筛分与分级作业，是面粉加工、磨粉产线中的核心处理设备之一，也可拓展应用于食品加工、建材粉料、化工颗粒等多类需要粒度分级的生产场景，承担物料除杂、粒度分选、过滤通筛的核心功能，能够将混合状态的物料按照粒径差异完成分级输出，保障后续工序的物料粒度符合工艺要求。设备整体采用框架式承载结构，外围为方管焊接成型的支撑机架，机架底部为整板式安装底座，可直接通过地脚螺栓固定在平整的生产车间地面，安装时需预留底座周边不小于六百毫米的操作维护空间，顶部横梁预留吊装孔位，方便设备整体进场吊装与后期检修移位，机架侧面设置斜向加强筋，提升整体框架的抗扭、抗振性能，避免筛分作业过程中框架出现共振变形。设备核心筛体部分采用模块化设计思路，可根据不同处理物料的粒度要求、处理产能需求更换对应目数的筛网组件，整体由中央驱动单元与两侧横向布置的储料仓共同组成，中央驱动单元为筛体提供稳定的平动激振力，保障筛面物料均匀分布、匀速向前输送，避免出现物料堆积、筛网局部堵孔的问题；两侧储料仓分别承接筛下合格物料与筛上余料，实现不同粒度物料的独立出料，减少后续物料转运的工序步骤。筛体正面设置三扇可快速拆卸的密封检修门，门板采用红色密封面板与白色框架组合的结构，日常生产时可关闭门板实现密闭筛分，避免粉料外泄造成车间粉尘污染，需要更换筛网、清理筛面堵料时可快速开启门板，无需拆解整体机架即可完成维护操作，大幅降低设备运维的时间成本。设备整体外形方正规整，外部机架的长宽尺寸略大于内部筛体，预留了驱动组件的安装与散热空间，整体安装边界清晰，可直接对接上下游的进料、出料输送设备，适配连续化生产的产线布局需求，整体结构坚固可靠，筛分输出性能稳定，能够长时间连续运行在高负荷的生产场景中，其特定的平动筛分轨迹能够有效减少筛网的磨损速率，延长易损件的更换周期，降低生产过程中的设备运维成本。
