立式液压冲切成型加工设备结构

这款立式液压冲切成型设备，主要面向中小型五金零部件加工、小批量钣金件冲压成型、小型金属配件压装铆合的生产场景，常见于五金加工车间、小型汽配加工点位、电子五金配件生产工位，可适配不同规格的配套模具完成落料、冲孔、压印、浅拉伸、零件压装等多类加工工序，相比传统手动冲压设备，液压驱动的形式输出压力更平稳，加工过程的压力参数可按需调整，能适配不同厚度、不同材质的金属工件加工需求，避免刚性冲压带来的工件崩边、模具损耗过快的问题。

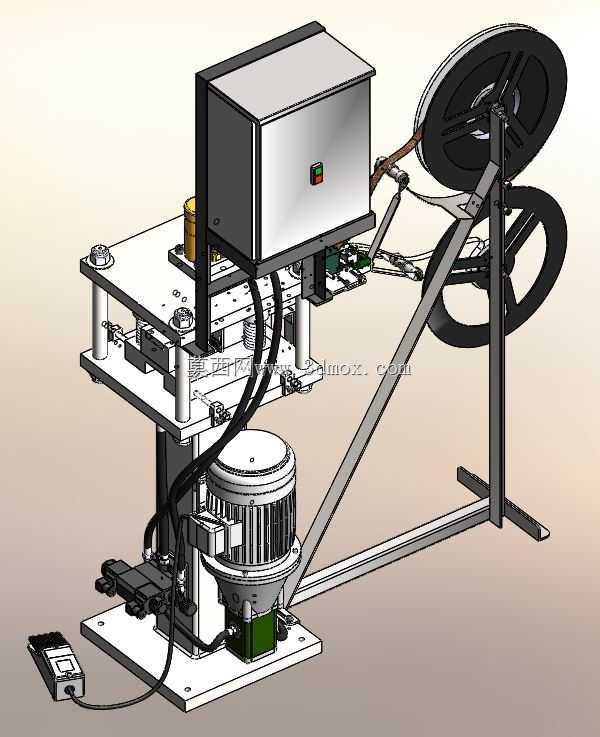

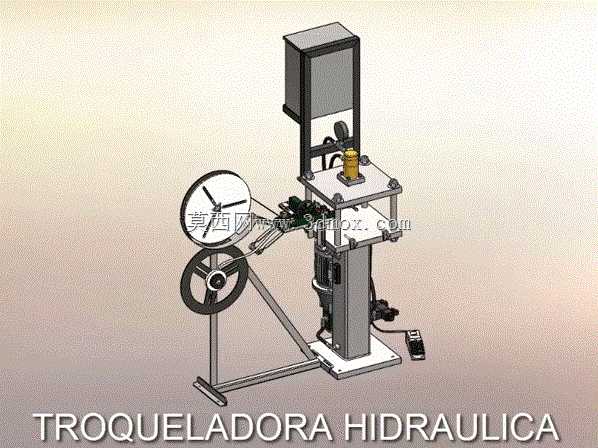

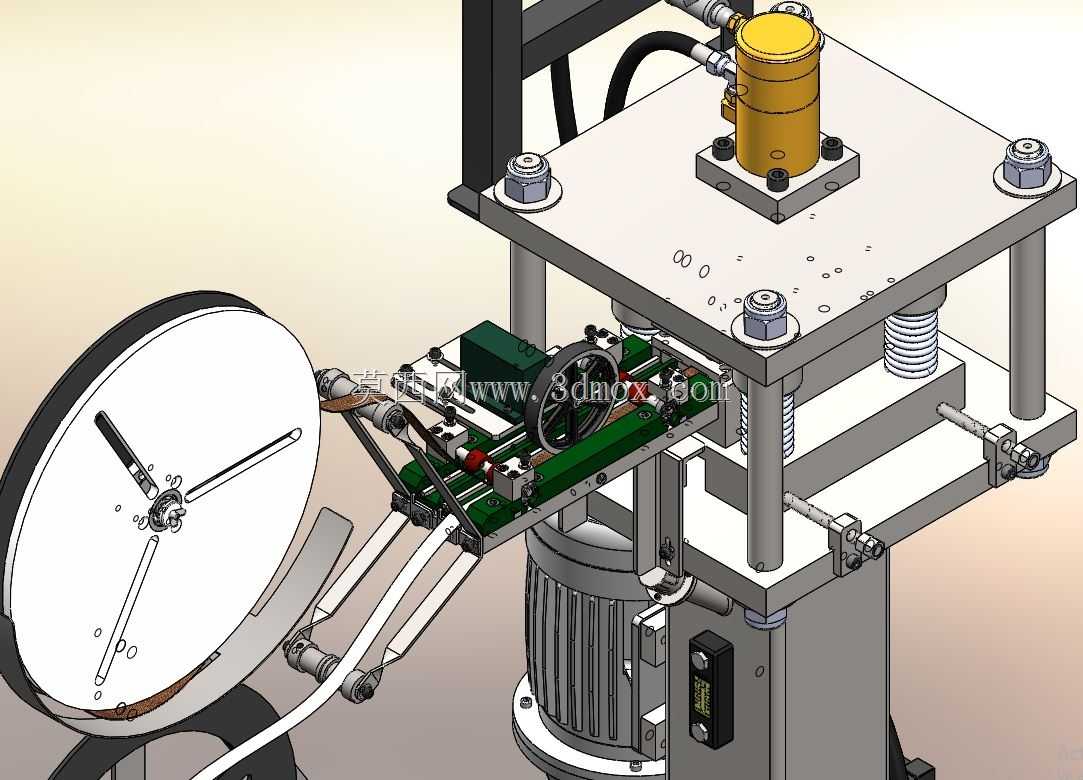

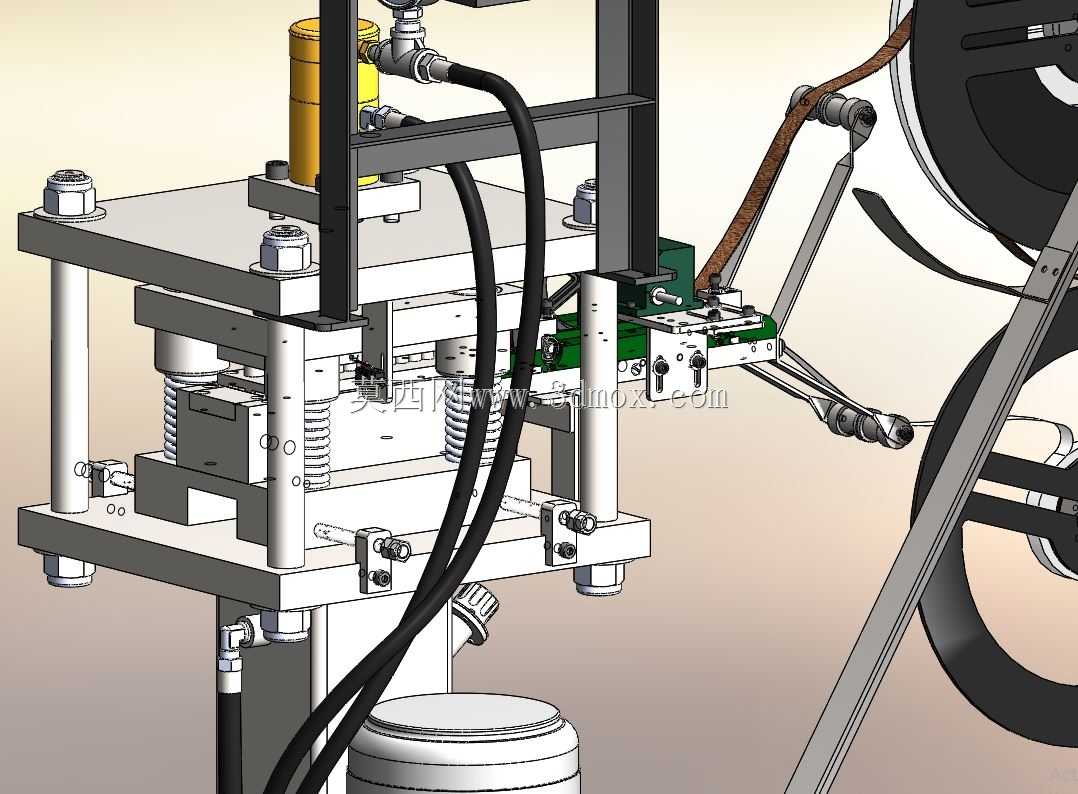

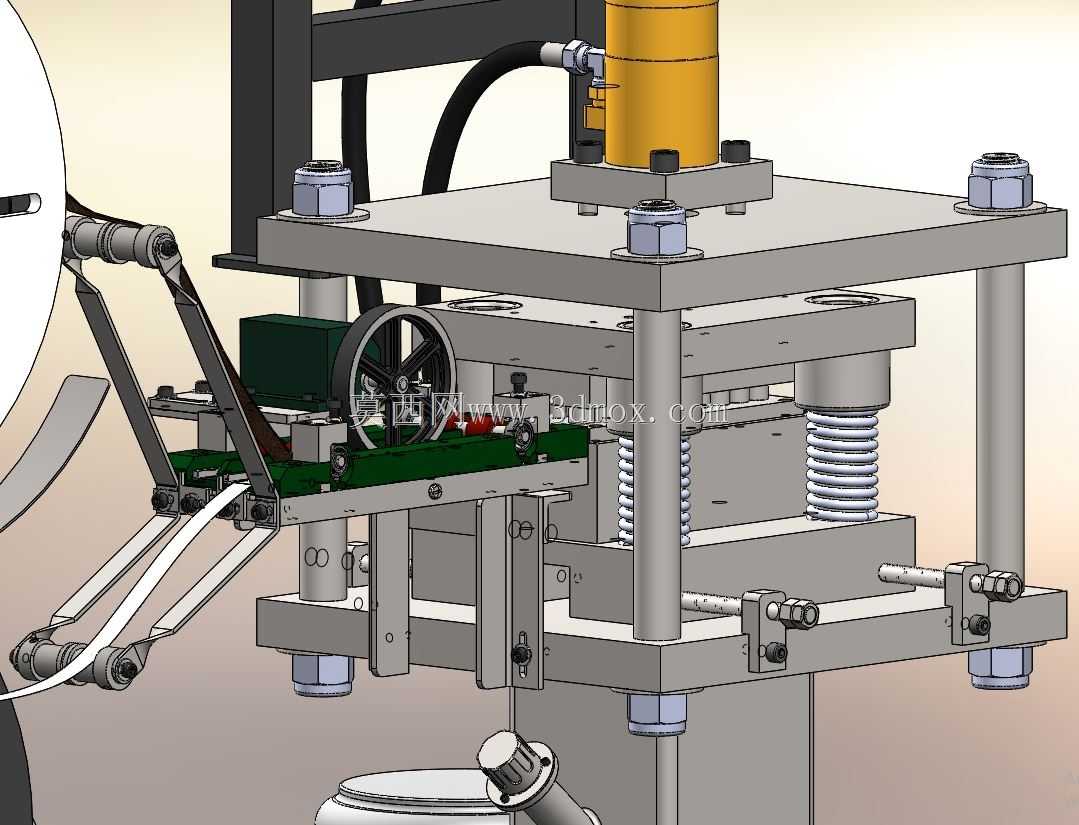

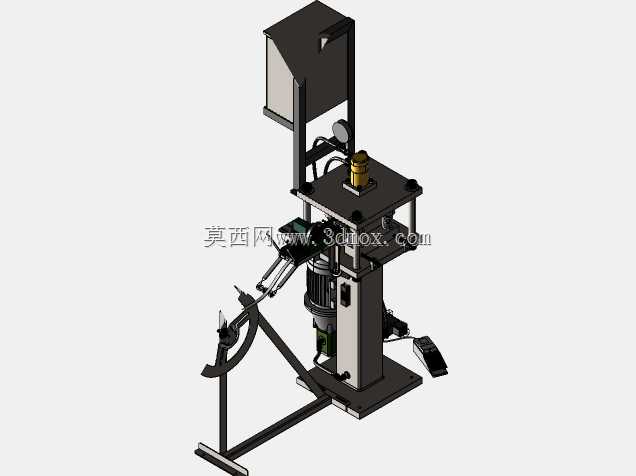

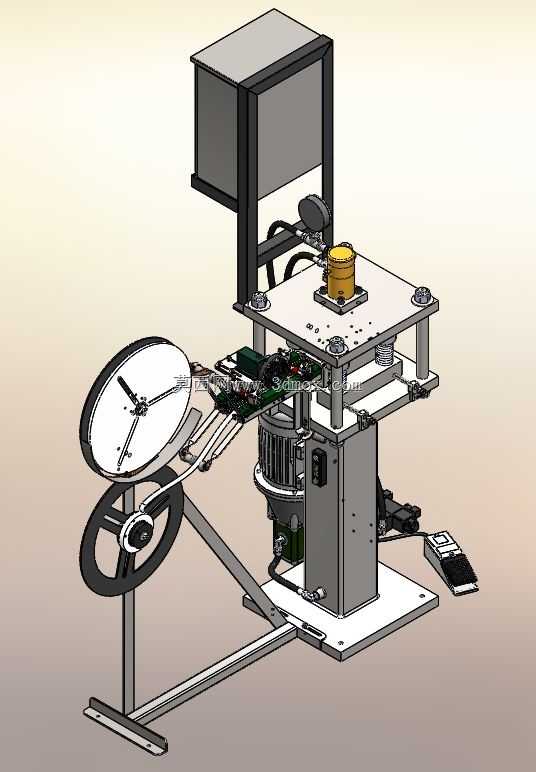

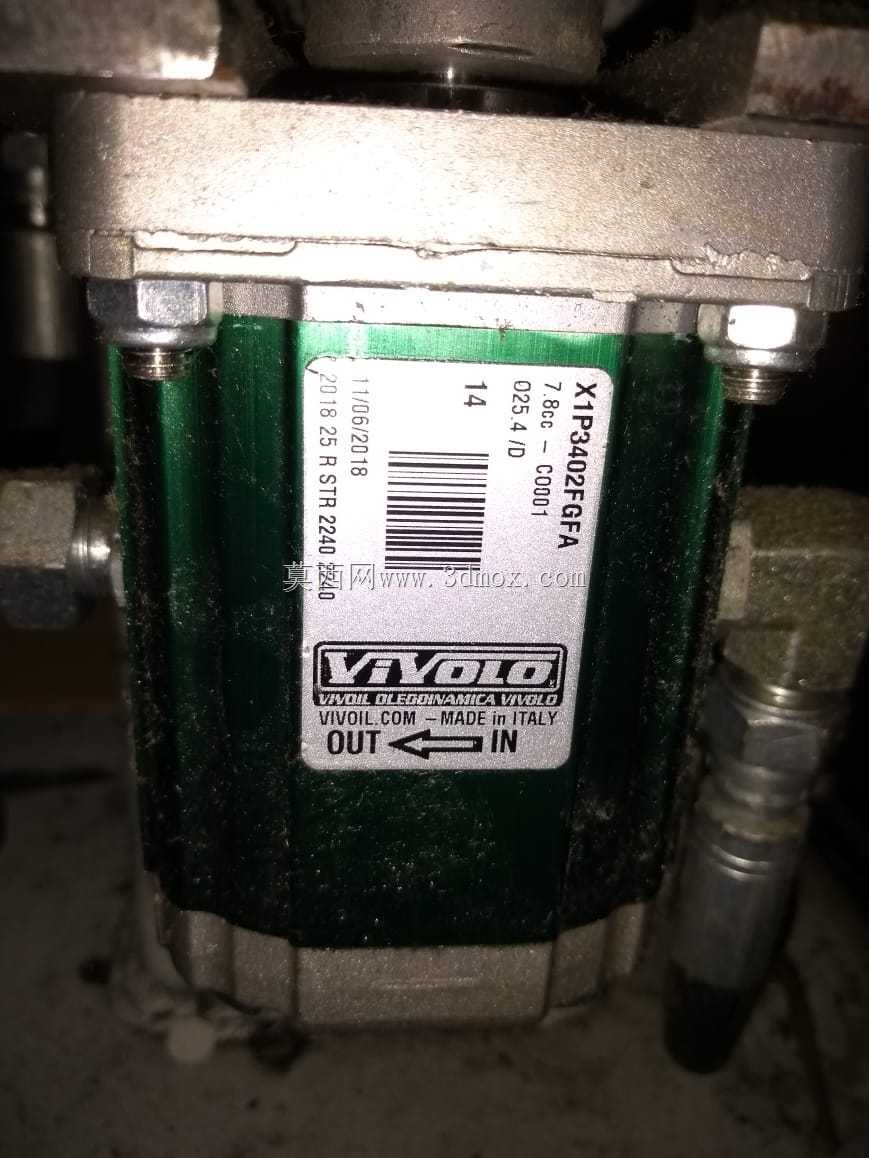

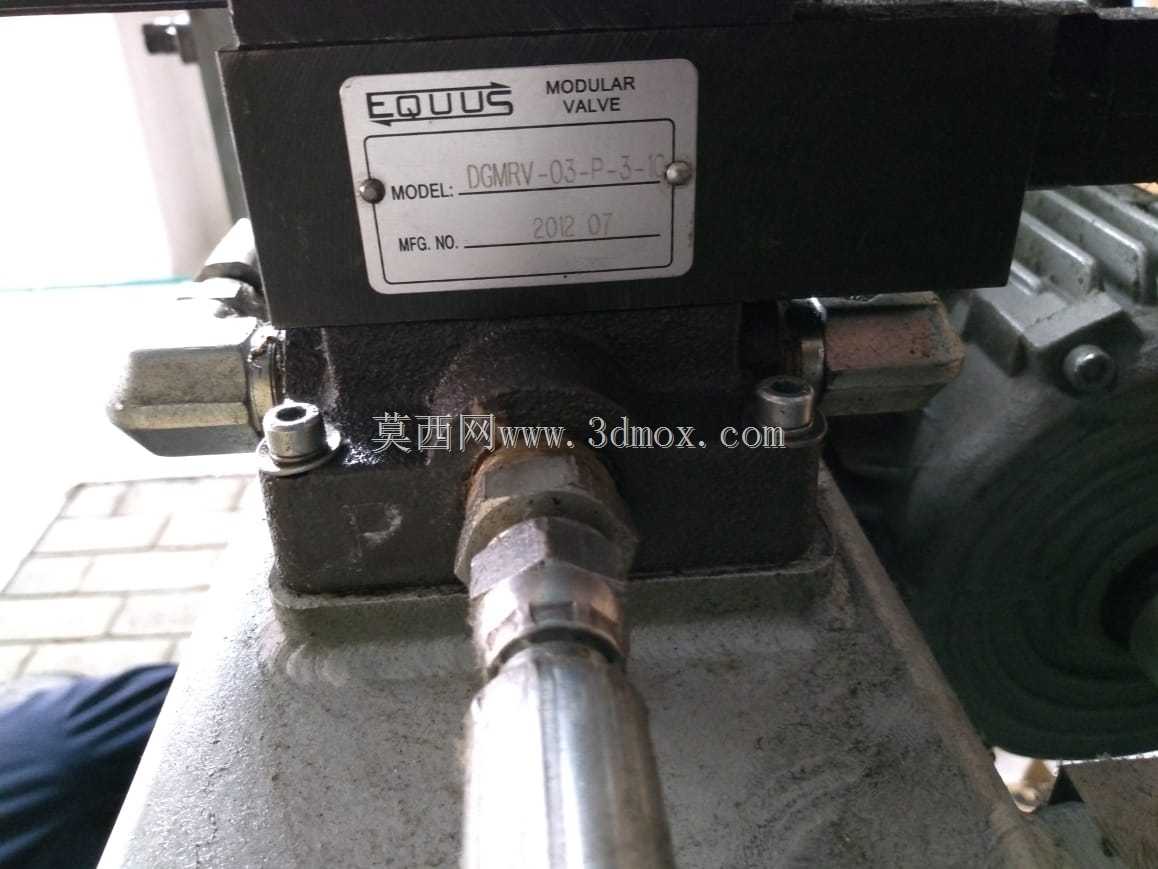

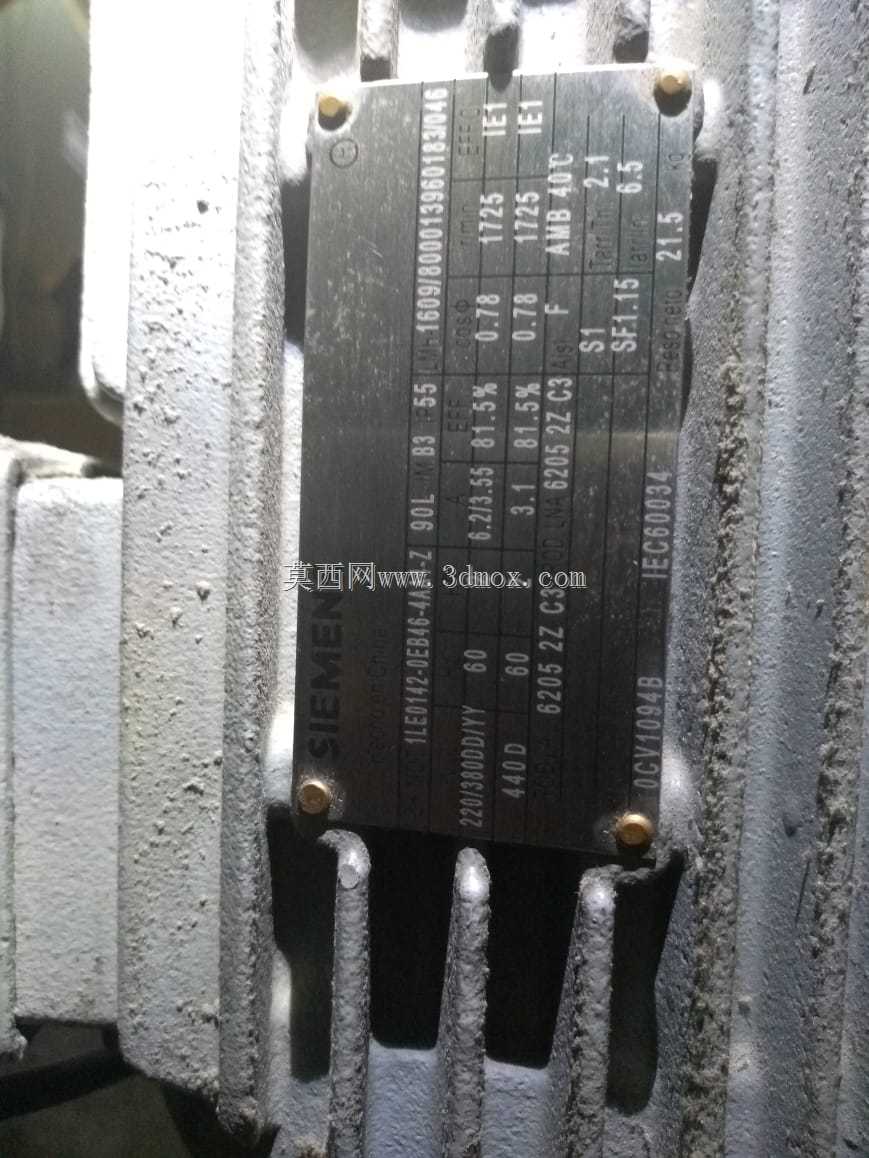

设备整体采用立式框架式结构设计，主体支撑立柱采用加厚方形金属型材搭建，底部为整块平整安装底板，可通过膨胀螺栓直接固定在车间混凝土地面或专用加工工作台上，安装时需预留设备左右侧的操作空间与后侧的液压站、电控组件维护空间，设备整体占地宽度约0.8米，纵深约0.7米，整体高度约1.8米，适配常规车间3米以上层高的安装环境，无需额外做地基加固处理。设备上部为液压动力输出单元，集成了液压油箱、控制阀组与驱动油缸，油缸垂直向下布置，输出端连接活动工作压板，压板四周设置导向立柱保证下压过程的平行度，避免偏载导致的加工精度偏差；工作台面设置标准化的模具安装位，可快速更换不同规格的冲切、压装模具，适配不同工件的加工需求。

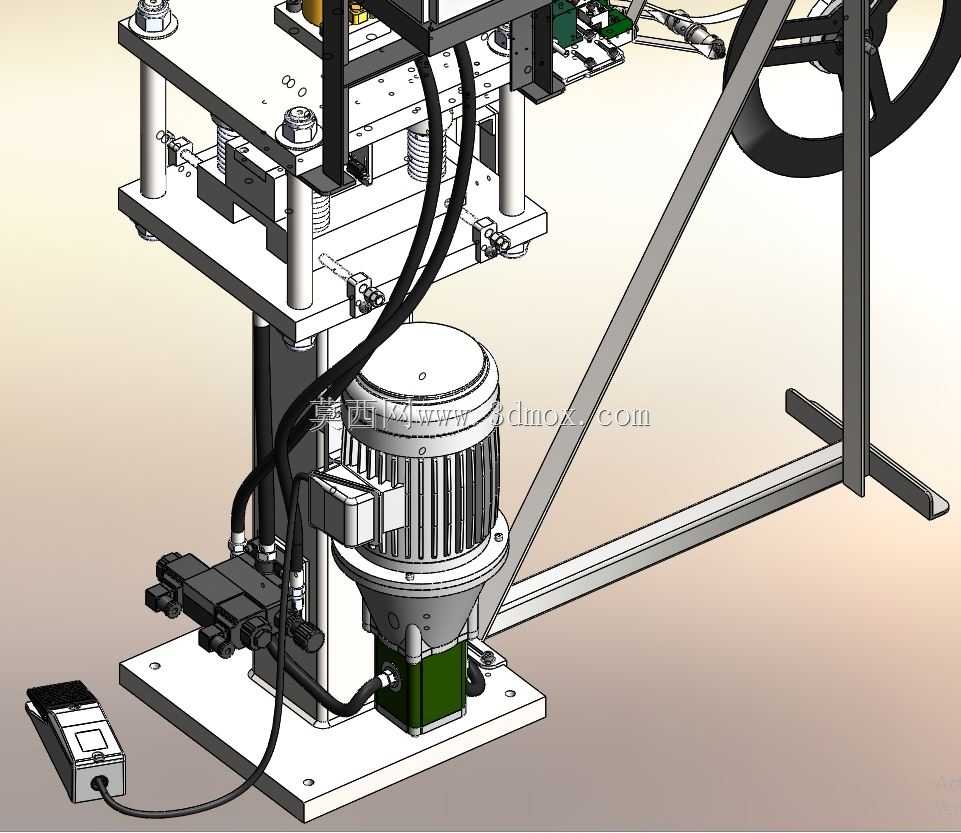

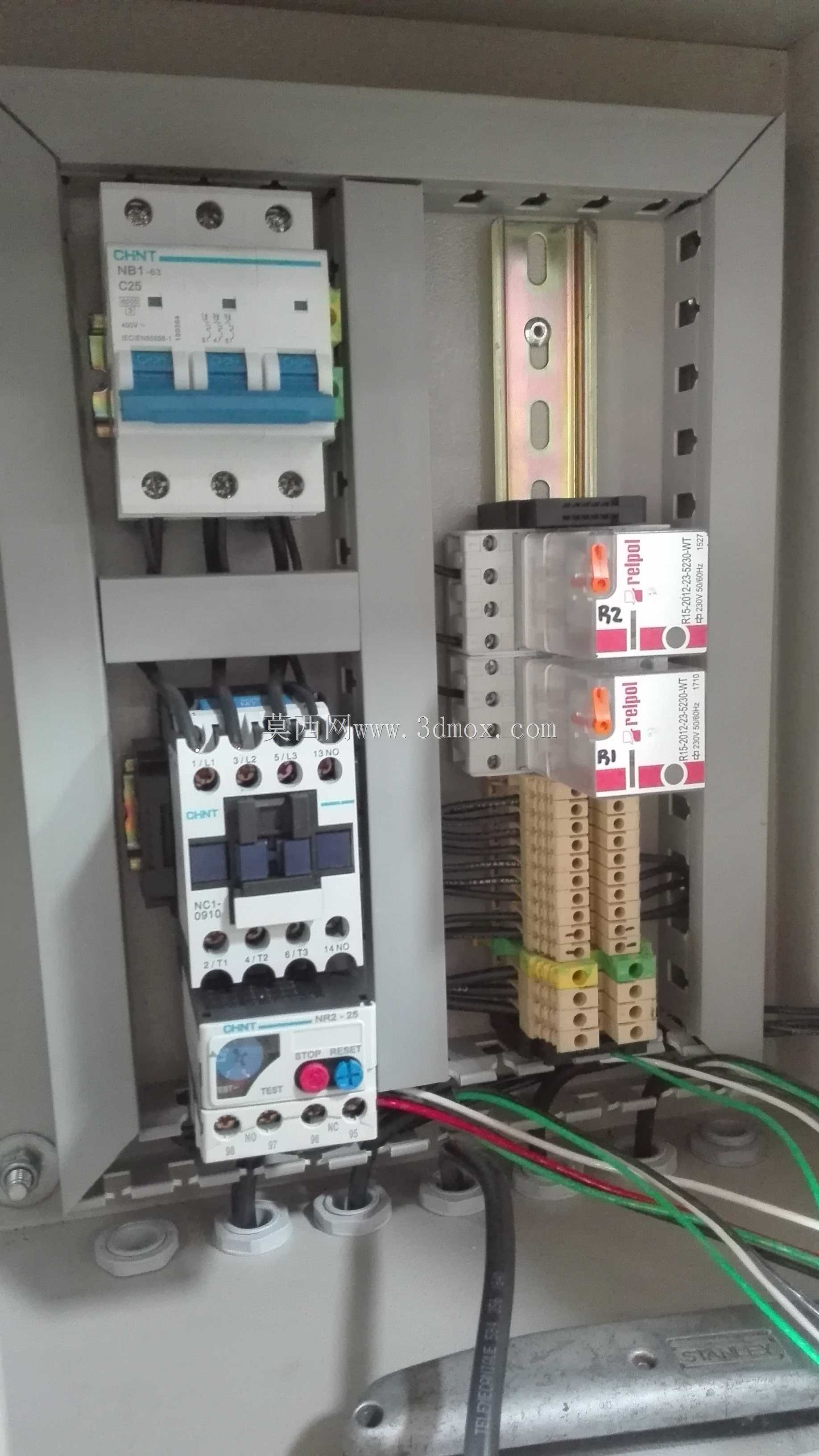

设备左侧设置手动调节手轮机构，可用于微调工作台面的初始高度，适配不同闭合高度的模具安装，同时也可在设备断电状态下手动调整压板位置，方便模具更换与设备调试；设备配套脚踏控制开关，操作人员可双手持料放置到位后，通过脚踏触发下压动作，提升操作的便捷性与加工效率，电控箱集成在设备上部框架后侧，布线规整，所有控制线路均做防护处理，避免车间加工过程中的金属碎屑、切削液飞溅导致的线路故障。整体结构设计紧凑，将液压站、电控单元、执行机构整合在同一立式框架内，无需额外外接独立的液压站柜体，减少设备的整体占地空间，同时框架外侧预留了安全防护栏的安装点位，可按需加装光电保护装置，进一步提升操作过程的安全性，适配小批量多品种的柔性加工生产需求。
