WX-DC2412直流电源转换电路板结构设计

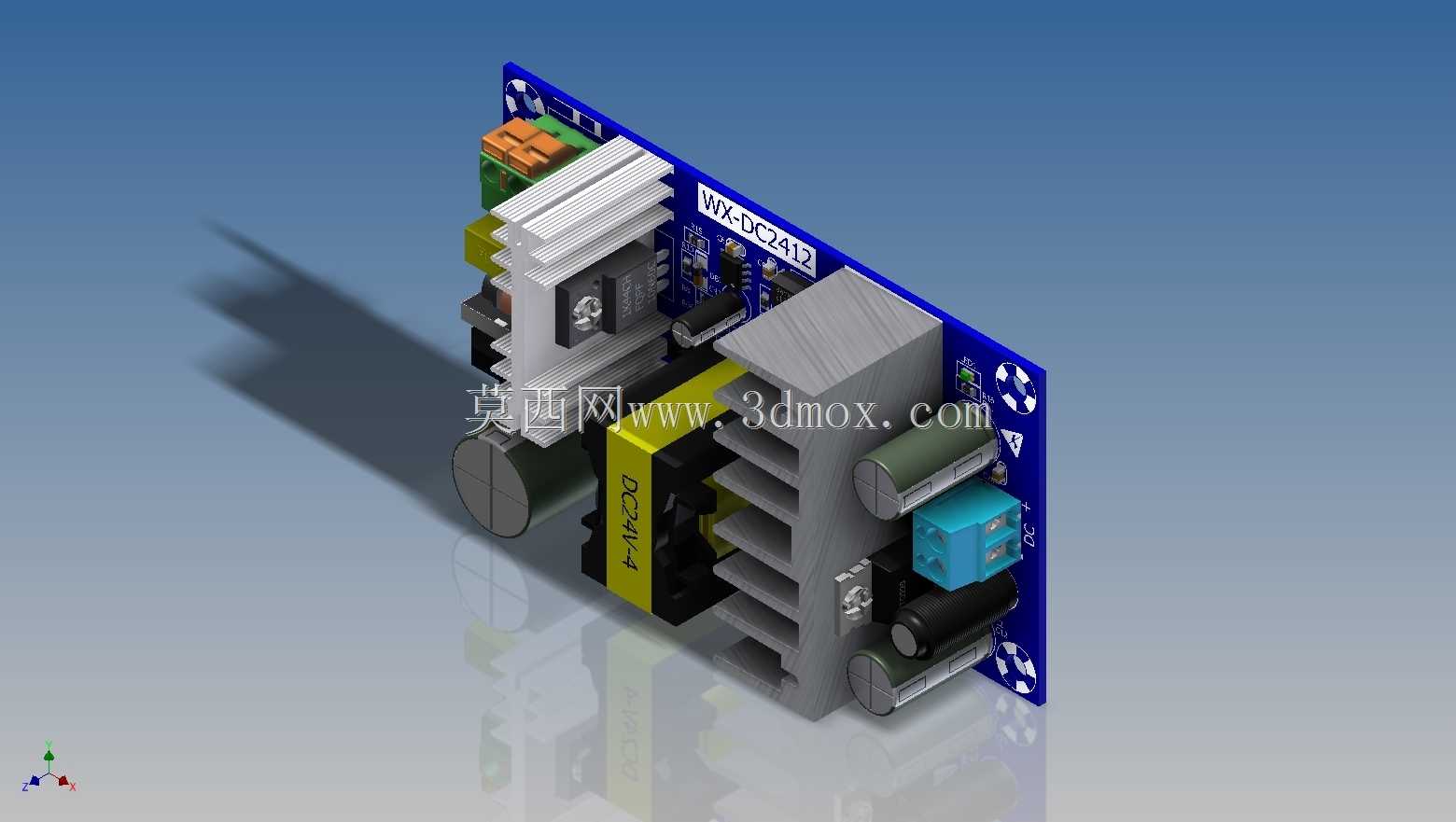

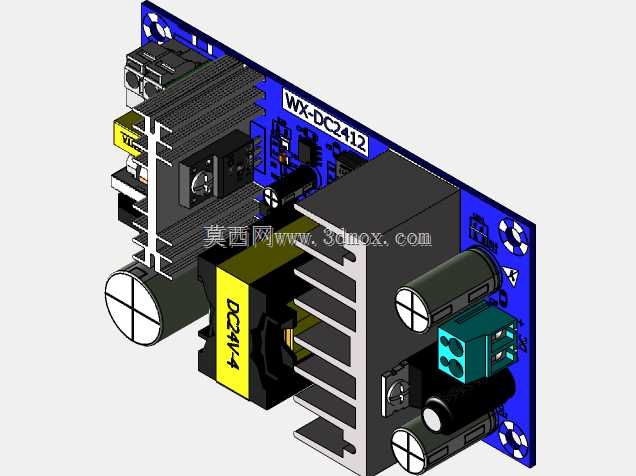

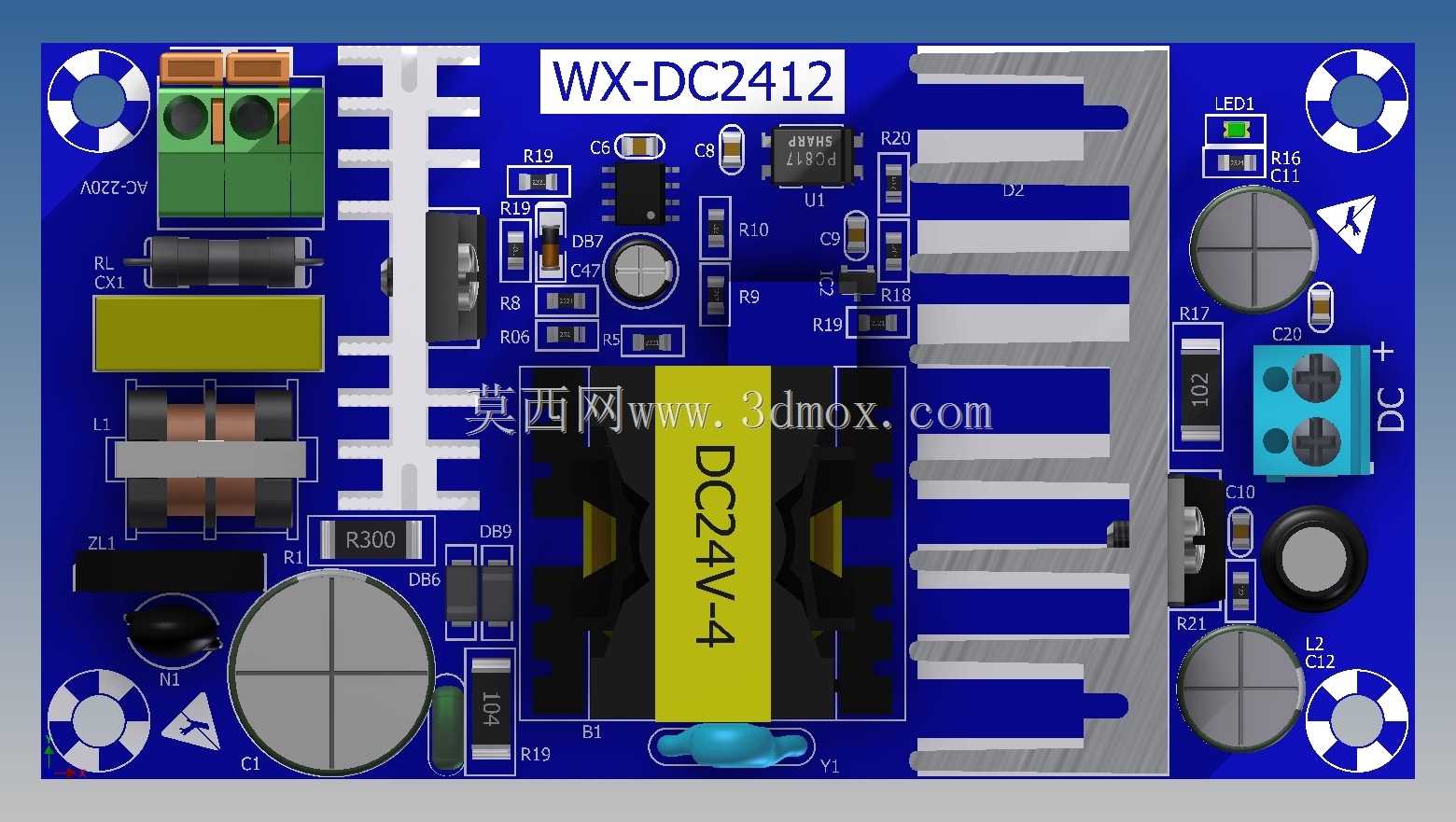

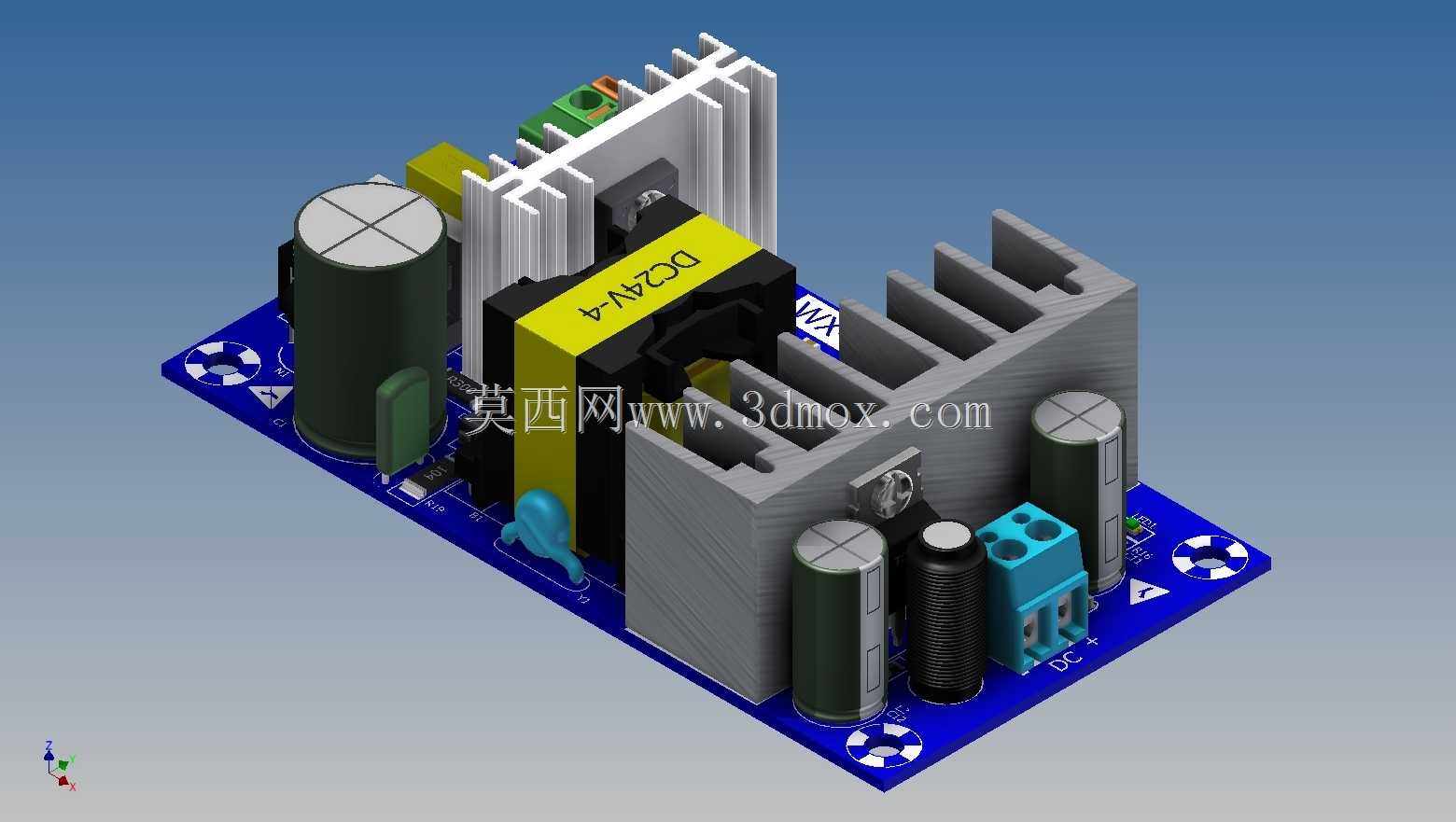

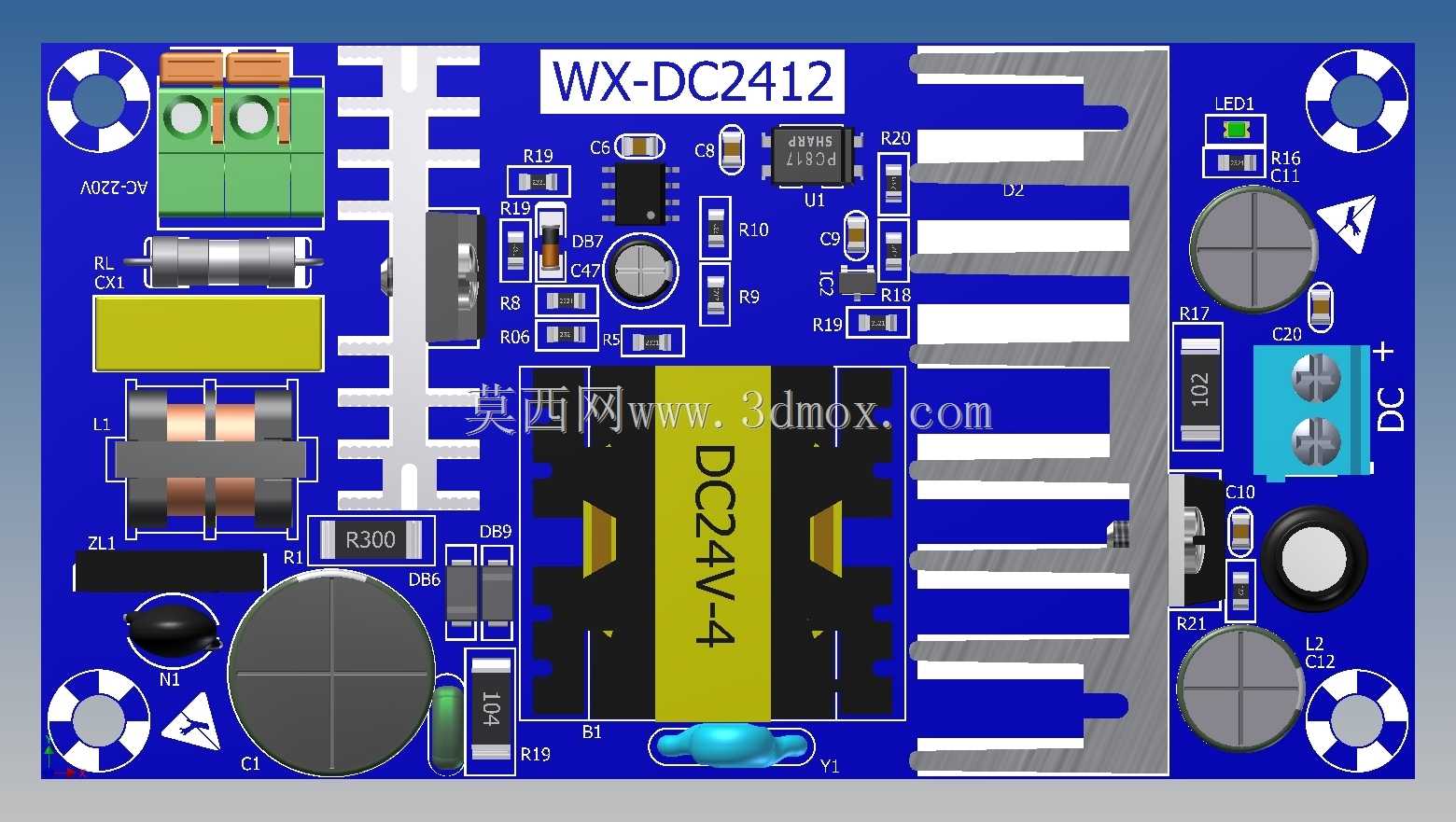

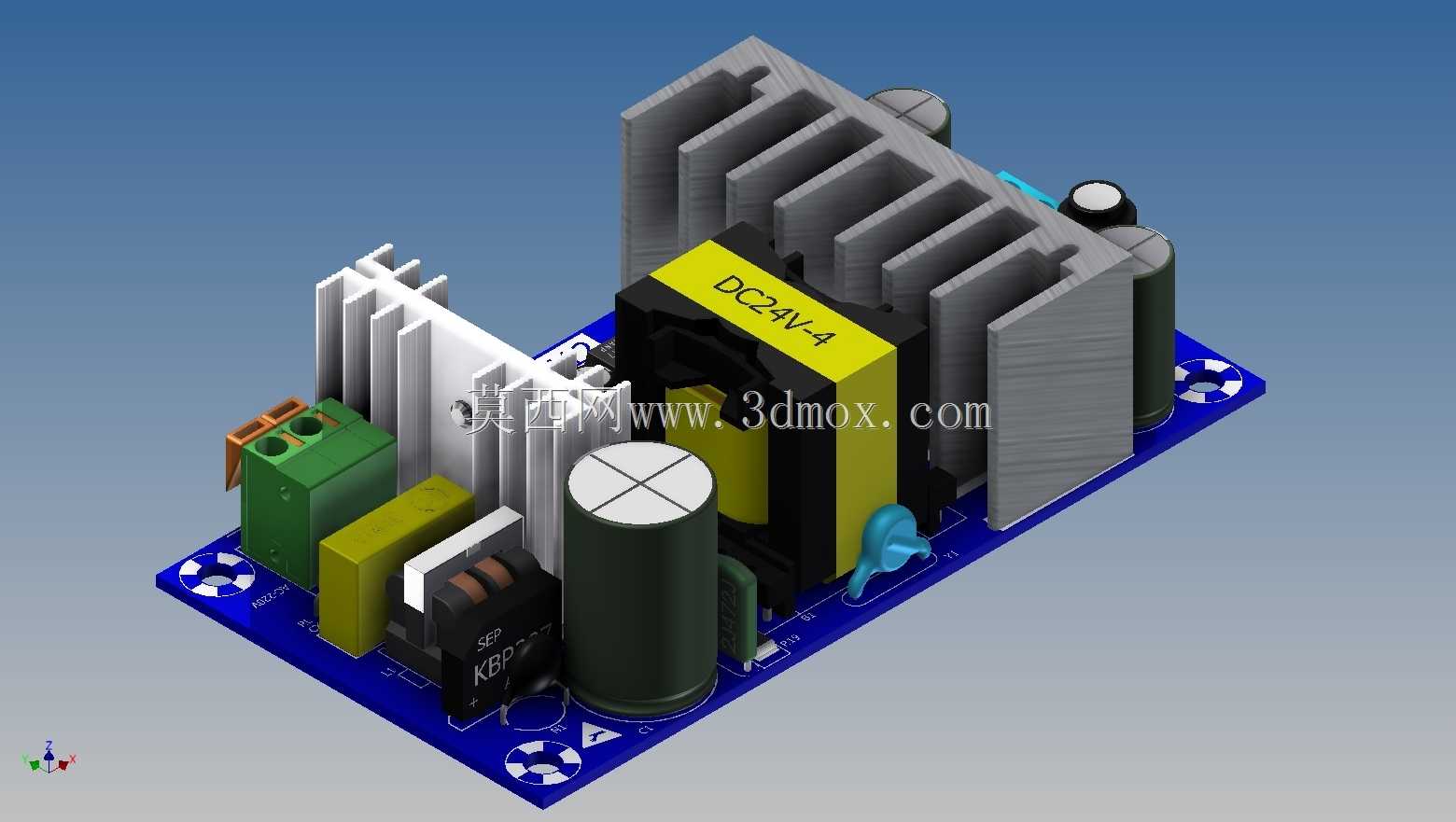

这款WX-DC2412直流电源转换板，主要面向工业自动化控制、小型机电设备供电、嵌入式工控系统等场景使用，核心作用是将输入的直流24V电压转换为适配后端电路的12V稳定直流输出，为各类传感器、控制芯片、小型执行机构提供干净稳定的供电支持，避免前端电压波动、浪涌冲击对后端精密电子元件造成损伤，是低压工控供电链路里的核心转换部件。

从功能特性来看，板载集成了完整的输入滤波、稳压转换、输出整流、状态指示、过流保护单元：输入端设置了绿色接线端子方便现场接线，搭配共模电感、电解电容组成的EMI滤波回路，可滤除输入线路里的杂波干扰；核心稳压单元搭配散热片设计，可在满负载工况下持续稳定工作，避免温升过高导致的输出漂移；输出端设置了极性标识与滤波电容，保证输出电压的纹波控制在合理区间，板载LED状态灯可直观显示供电是否正常，方便现场调试排查故障。

设计过程中优先考虑了工业现场的安装适配性与可靠性：整体板型采用矩形布局，元件排布遵循电流流向规划，功率元件与信号元件分区布置，减少大电流回路对弱信号部分的电磁干扰；大尺寸电解电容、功率管、整流元件都预留了足够的爬电距离，符合低压电气安全规范；散热片采用直插式安装贴合核心功率芯片，无需额外风冷即可满足额定负载下的散热需求；板边预留了固定安装孔位，可直接通过螺丝固定在设备电控仓内，也可适配标准导轨安装卡扣的加装需求，安装边界清晰，不会与周边电控元件产生干涉。

在细节设计上，板上所有阻容元件、二极管、接线端子都采用工业级通用规格，方便后期维护替换；丝印层清晰标注了元件参数、接口极性、电压等级，避免生产组装与现场接线时出现错接反接的问题；输入回路串联了自恢复保险丝，当输出出现短路、过流情况时可自动切断回路，故障排除后自动恢复供电，大幅降低设备运维成本。这款电源板可直接集成在小型工控设备、智能装备、实验测试装置内部，替代体积庞大的分体式电源模块，有效压缩电控系统的整体占用空间，提升供电链路的集成度与可靠性。
