工业用三塔组合式冷却塔结构设计

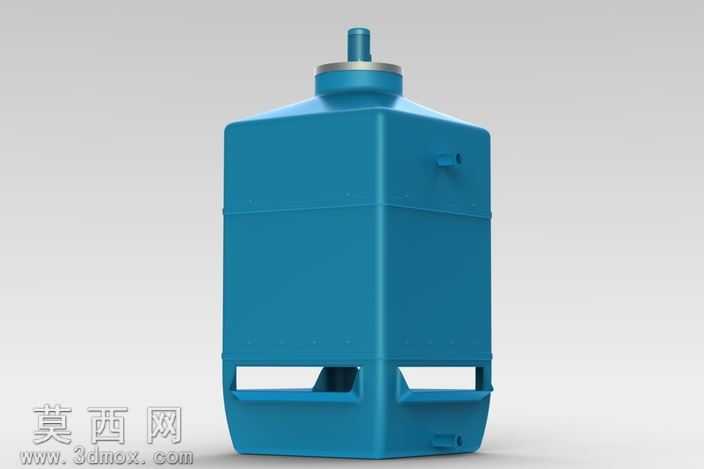

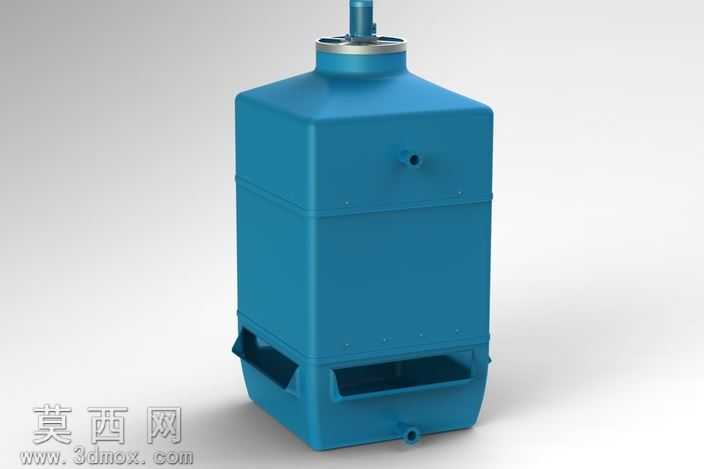

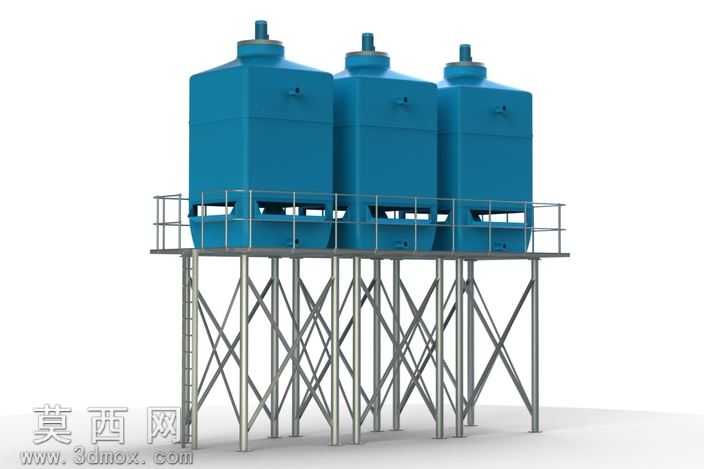

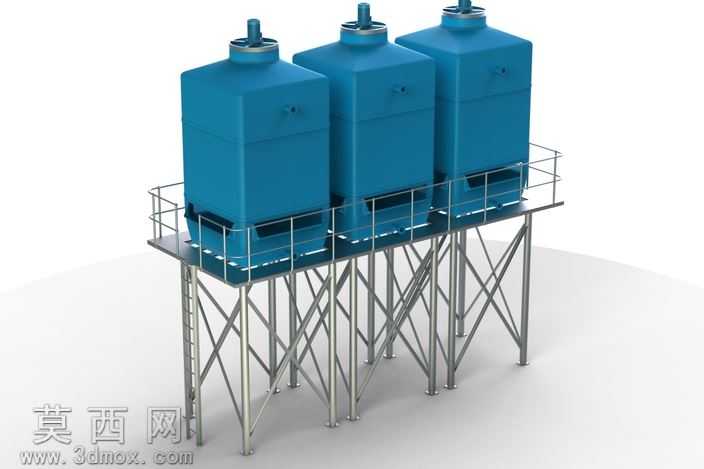

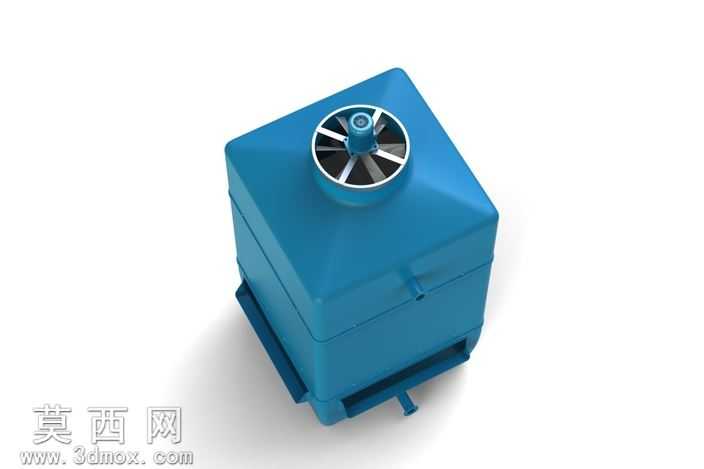

本作品为三塔并联组合式工业冷却塔三维建模成果，建模过程严格遵循工业冷却塔实际生产制造的尺寸规范与结构逻辑，采用自下而上的装配建模思路完成整体搭建。首先针对单台冷却塔主体进行参数化建模，精准还原方形塔体的壳体结构，壳体采用加厚板材的实体建模方式，预留顶部风机安装位、侧面检修口、下部进风栅格的对应结构，顶部风机组件包含风筒、电机基座、风叶装配结构，所有部件的装配约束完全匹配实际安装的公差要求。塔体底部的接水盘采用一体化建模，设置合理的排水坡度与出水口结构，保证水流汇集的逻辑合理性。支撑结构部分采用桁架式钢结构支架建模，主支撑立柱选用标准型材规格，横撑、斜撑的排布完全符合钢结构承重设计规范，搭配爬梯、顶部检修平台、安全护栏的细节建模，护栏的横杆、立杆间距符合工业安全防护标准，爬梯的踏步间距、扶手结构均还原真实工业产品的设计要求。三台塔体采用并排等距排布的装配方式，共用同一套钢结构支撑平台，保证整体结构的稳定性与布局合理性。材质渲染阶段，塔体外壳采用工业玻璃钢材质表现，还原哑光蓝色的表面质感，钢结构支架做热镀锌金属质感处理，表现金属构件的哑光金属光泽与细微的表面纹理，风机部件做深色工程塑料与金属结合的材质区分，接水盘内部做湿面质感的材质表现，整体渲染采用柔和的工业场景布光，清晰展现各部分的结构层次与装配关系。建模过程中对所有连接节点做了精细化处理，包括塔体与支架的固定支座、护栏与平台的连接固件、爬梯与支架的固定结构都做了对应建模，没有遗漏关键的结构细节，整体模型可直接用于工业方案展示、结构校核、教学演示等场景，完整还原了组合式工业冷却塔的真实结构特征与工业设计逻辑。
