简易结构涡轮增压器三维设计作品

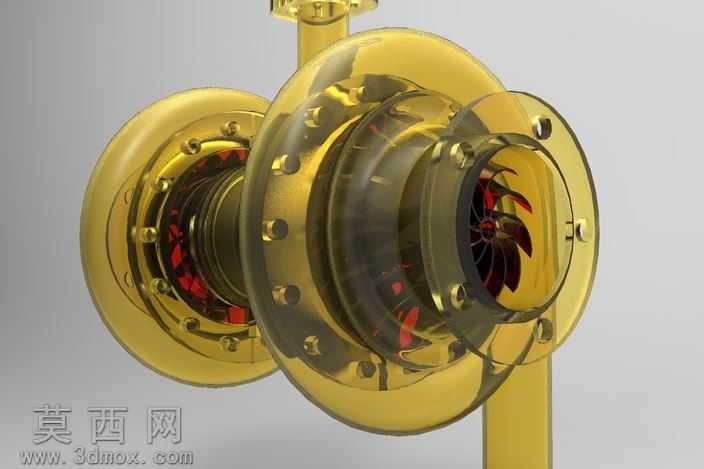

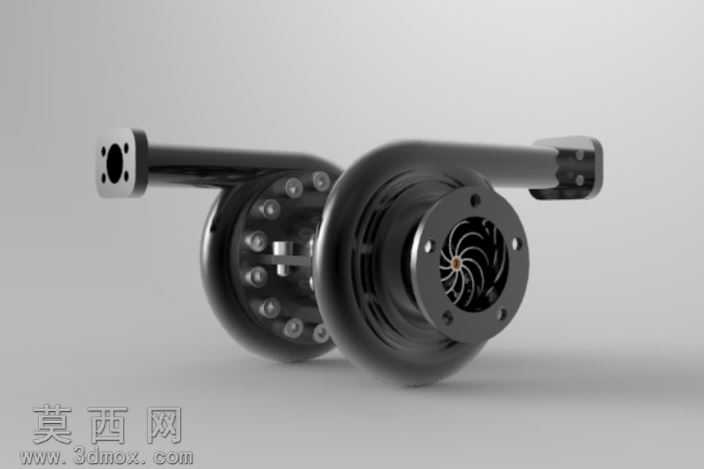

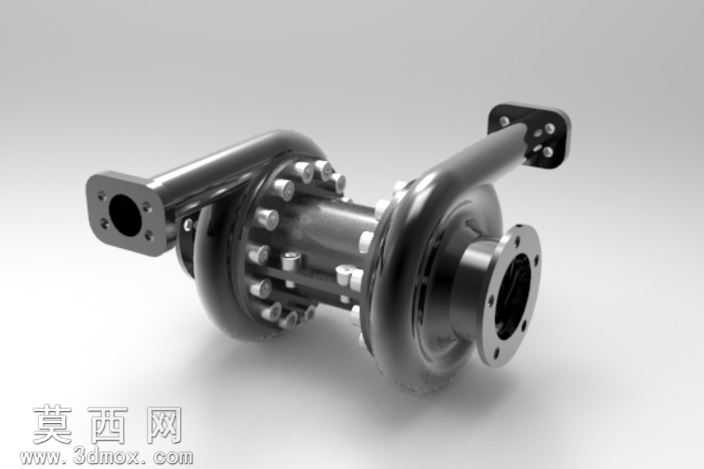

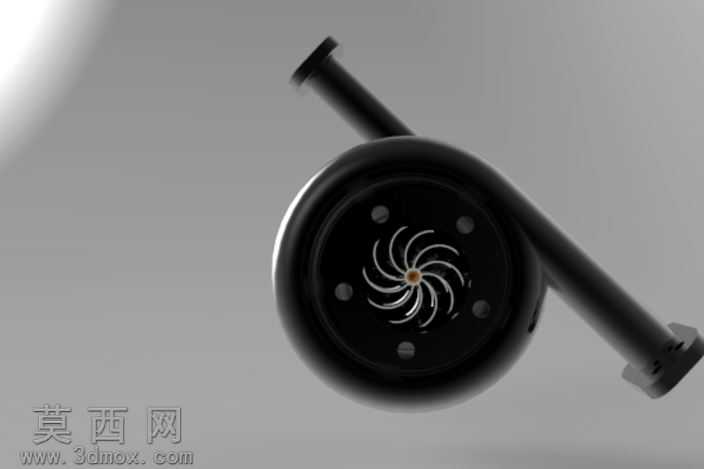

本作品为一款结构简易的涡轮增压器三维设计模型，建模阶段依托三维参数化设计软件完成全结构的特征构建，整体建模逻辑遵循从核心部件到外围附属结构的递进顺序，首先完成涡轮端与压气机端的核心流道壳体建模，通过旋转凸台特征构建壳体的基础回转形态，再通过拉伸切除特征完成法兰端面的螺栓过孔、中心通流孔的细节加工，保证法兰连接面的安装尺寸符合通用车用部件的装配规范。中间的轴承支撑壳体采用多段凸台拼接的建模方式，通过圆周阵列特征完成周向分布的连接螺栓柱、螺栓头沉孔的批量构建，确保周向连接结构的位置度精度，避免手动逐个绘制带来的尺寸误差。两侧的连接弯管采用扫描特征完成管路形态构建，扫描路径依据增压器的实际安装布局走向绘制，保证管路弯折处的曲率过渡平滑，无生硬折角，避免实际工作中出现气流阻滞的问题，弯管端部的连接法兰同样采用与主壳体一致的安装孔位标准，保证整体结构的装配通用性。材质渲染阶段针对不同部件匹配对应的工业材质属性，金属壳体部分赋予哑光铸钢材质，调整材质的粗糙度参数模拟铸造件表面的细微颗粒质感，连接螺栓、螺母等标准件赋予亮面镀锌钢材材质，通过高光反射效果区分紧固件与主体壳体的材质差异，法兰端面的密封面区域赋予轻微打磨的金属质感，还原实际部件的机加工面特征。整体结构设计遵循简化实用的思路，省略了复杂的可变截面增压调节结构，保留涡轮增压器的核心进气压缩、废气驱动的基础功能结构，各部件之间的装配间隙预留合理，既保证了模型展示时的结构辨识度，也让整体装配关系清晰易懂，适合作为专用车动力系统部件的教学演示模型使用。模型完成后通过环境光遮蔽、全局光照等渲染参数调整，让各部件的结构层次清晰呈现，金属部件的光影过渡自然，能够直观展现涡轮增压器的外部结构形态与各部分的连接关系，清晰呈现出简易涡轮增压器的整体布局逻辑。
