蝶形平开柜门连接合页结构设计

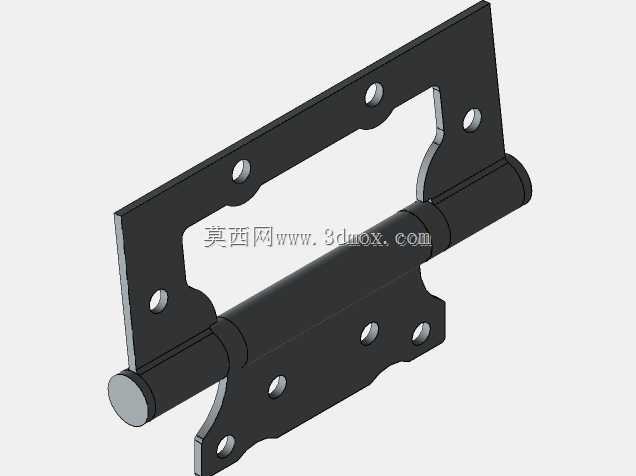

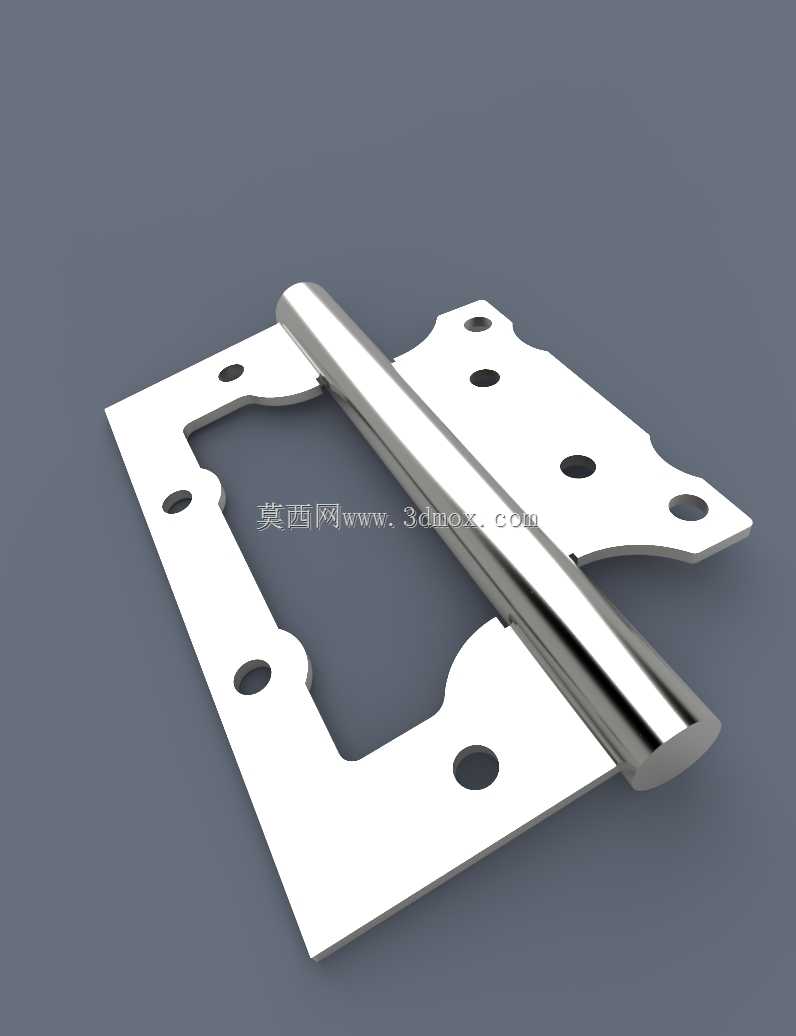

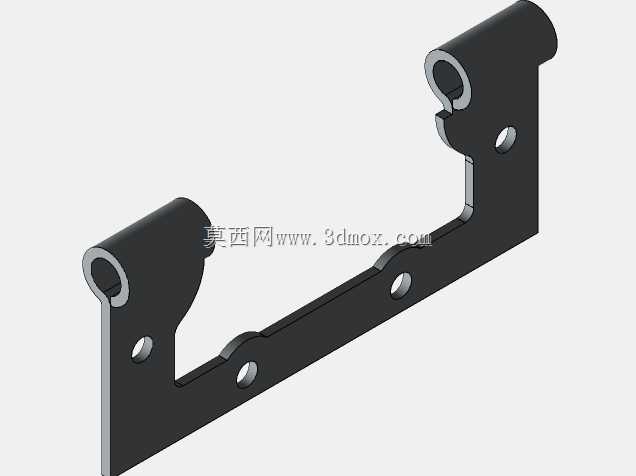

这款蝶形门铰链主要应用于室内平开木门、衣柜柜门、橱柜门、小型设备箱柜门的转动连接场景，是实现门扇与门框铰接、支撑门扇完成开合动作的核心五金部件，日常使用中需要承担门扇的静态悬挂载荷，同时承受开合过程中的反复交变载荷，保障门扇转动顺畅无卡顿、长期使用不下垂错位。从功能特性来看，这款蝶形铰链采用对称双翼展开结构，相比普通窄边合页，翼面与门扇、门框的接触贴合面积更大，单位面积承受的压应力更小，安装后固定更稳固，即使是密度稍低的板材柜门，也不容易出现螺丝松动、翼板陷进板材的问题；铰链中部的转轴采用同轴卷边一体成型结构，转动副配合间隙控制合理，开合过程中无明显旷量，转动阻尼均匀，既不会因为间隙过大导致门扇晃动，也不会因为配合过紧出现开合卡涩、异响的问题，能够支持门扇0到180度范围内的平顺转动，满足日常柜门全开取放物品、半开遮挡的使用需求。在设计思路上，这款铰链优先兼顾安装便捷性与结构强度，翼板上的安装孔位采用等距排布设计，孔位边缘做了沉头处理，安装时螺丝可以完全沉入沉孔内，不会出现螺丝头凸起刮蹭门扇、影响合页完全闭合的问题；翼板的轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少安装后棱角磕碰造成的漆面破损、人员刮伤风险；翼板中间的镂空结构在不降低整体结构强度的前提下，有效减少了材料用量，降低了配件自重，同时也能让安装时的涂胶层有更多附着空间，提升合页与板材的粘接贴合度。从安装边界来看，这款铰链的翼板厚度适配常规16mm到22mm厚度的柜门板材，安装时只需要在门扇与门框的对应连接位置标记孔位，预留出转轴处的转动避让间隙，避免门扇开合时与门框发生剐蹭即可，不需要在板材上做复杂的开槽挖缺处理，普通木工工具即可完成安装，对安装人员的技术要求更低，适合批量家具生产装配以及家庭日常柜门维修更换使用；翼板上的多组安装孔位可以根据门扇的重量选择对应的螺丝固定数量，较轻的柜门可以选择对角固定，较重的实木柜门可以将所有孔位都打上螺丝，进一步提升连接的牢固程度，延长柜门的使用寿命。
