日式薄型平铰链合页结构设计方案

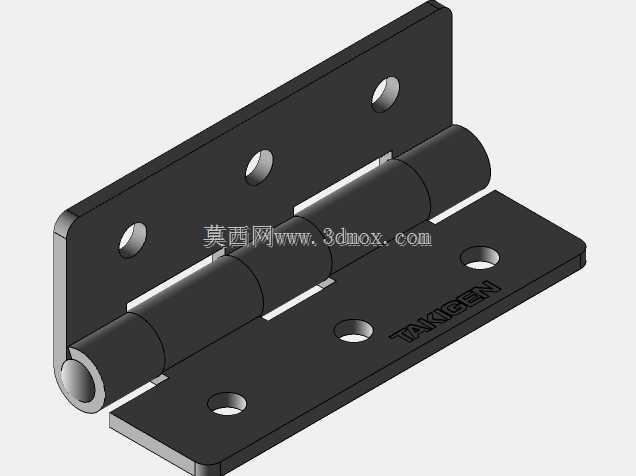

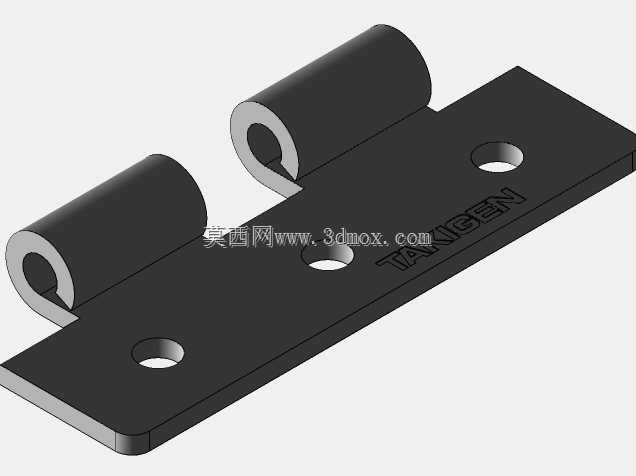

这款平铰链是面向柜体、设备舱门、小型机箱门板铰接场景开发的连接件，日常应用中主要承担门板与安装基体之间的活动连接作用，能够实现门板绕固定轴的0-180度范围开合转动，同时在门板闭合状态下提供稳定的贴合限位，避免门板出现错位、晃动的问题，在电气控制柜、工业设备检修门、小型储物柜体、特种机箱的装配场景中都有广泛的适配空间。从功能特性来看，这款铰链采用双页片配三段式卷边轴套的结构设计，轴芯贯穿整个卷边腔体，转动过程中页片之间的摩擦阻力均匀，开合手感顺滑无卡顿，长期使用也不会出现轴芯偏移、页片松垮的问题；页片表面做了平整化处理，边缘做了小圆角钝化，安装后不会出现尖锐边角划伤操作人员的情况，页片上的安装孔位采用沉孔设计，装配后螺丝头部可以完全埋入页片平面，不会出现凸起干涉门板闭合的问题。设计过程中，首先围绕安装场景的空间边界做了尺寸约束，整体展开长度控制在90mm，单页片宽度适配常规15-20mm厚度的门板安装需求，页片厚度设定为3mm，选用冷轧钢板作为基础材质时，单组铰链可以承载8-12kg的门板重量，能够覆盖绝大多数小型门板的承重需求；孔位排布参考了行业通用的安装孔距标准，两个页片的孔位分别做了等距排布，用户安装时不需要额外重新打孔，可以直接适配市面上常规的柜体安装预留孔位，降低现场装配的改造成本。在安装边界的考量上，这款铰链的转动间隙做了精准控制，页片闭合时间隙控制在0.2mm以内，既能够保证转动过程中不会出现页片摩擦异响，也能避免门板闭合后出现过大的缝隙影响防护性能；轴套部分的凸起高度做了限位设计，安装时只需要将两个页片分别贴合在门板和基体的安装平面，锁紧固定螺丝即可完成装配，不需要额外调整同轴度，对安装人员的技术要求较低，能够有效提升现场装配的效率。同时这款铰链的结构做了通用化设计，除了常规的钢制表面处理版本，也可以根据使用场景更换不锈钢、铝合金等不同材质，适配潮湿、腐蚀等特殊工况下的使用需求，页片表面也可以根据装配需求做喷塑、镀锌、抛光等不同的表面处理，和不同外观风格的设备、柜体做适配。
