手柄式对夹蝶阀结构设计方案

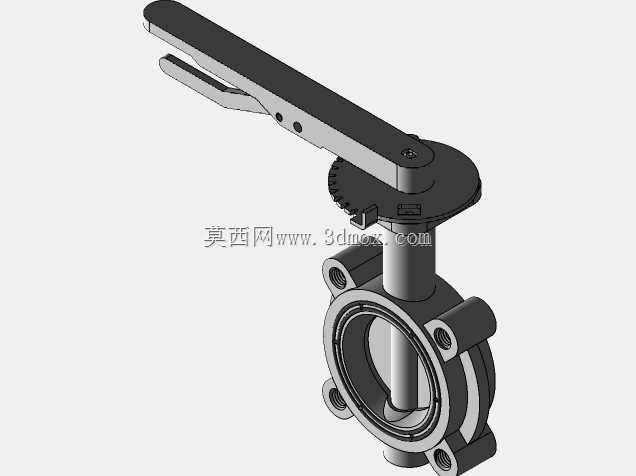

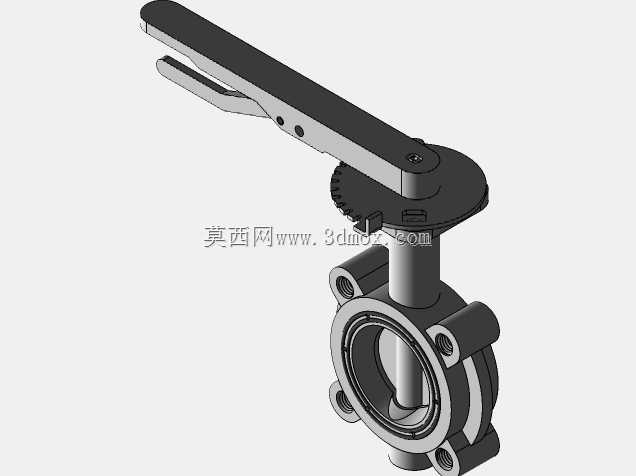

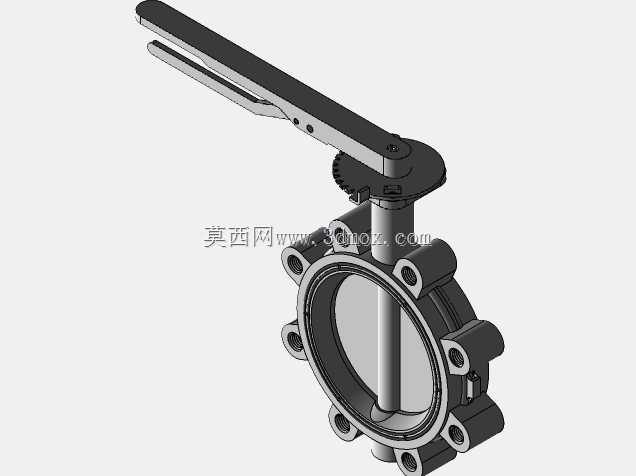

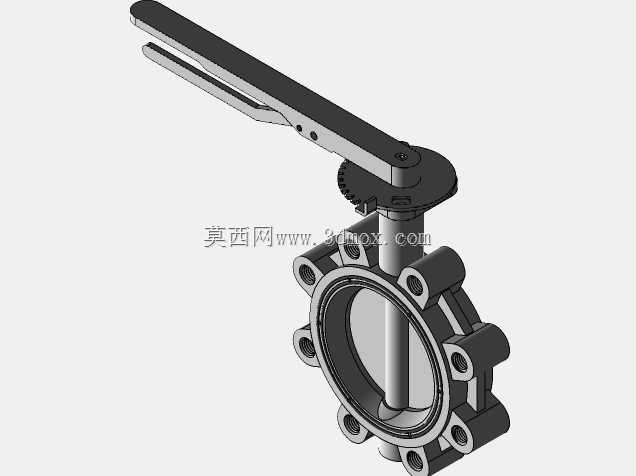

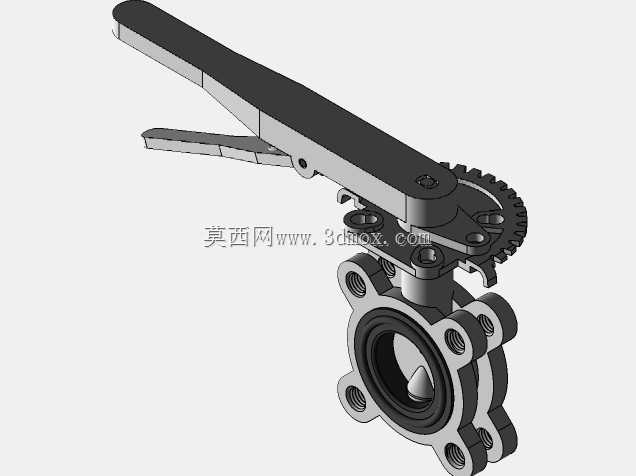

这款手柄驱动对夹式蝶阀，主要面向民用给排水、暖通空调循环水、低压化工流体输送、市政管网支线等场景的通断与流量调节需求，可适配2寸到6寸规格的常规金属管路，在常温清水、弱腐蚀性流体、低压气体等介质工况下稳定工作，相比同通径闸阀、截止阀，它结构更紧凑，安装占用空间更小，启闭操作更省力，日常维护无需拆解整条管路即可完成密封件更换。从功能设计来看，这款蝶阀采用手柄杠杆式驱动结构，手柄与阀杆直连，阀板与阀杆采用防转销固定，扳动手柄时可直接带动阀板在0到90度范围内转动，手柄末端带定位齿槽与阀体上的定位棘爪配合，可在任意开度位置锁止，避免管路流体压力波动导致阀板自行移位，能够精准调节管路内的介质流量，也可完全截断介质实现管路关断。阀体采用对夹式结构设计，两侧无自带法兰，安装时只需将阀体夹在两端管路法兰之间，穿入配套螺栓紧固即可，相比法兰式蝶阀可减少两片法兰的材料消耗，整体重量降低三成以上，安装时的对中操作更简便，适配不同标准的同通径管路法兰，安装边界可适配常规1.0MPa、1.6MPa压力等级的管路法兰间距，阀体上下的轴孔采用双道密封圈密封，避免介质沿阀杆位置出现外漏，阀板边缘包覆软质密封层，关闭时密封层与阀体内壁紧密贴合，可实现零泄漏截断。设计过程中重点优化了操作力矩，通过阀板的流线型轮廓设计，减少介质对阀板的正面冲击阻力，同时在阀杆与阀体的转动位置加装自润滑轴套，降低转动摩擦阻力，即便是公称通径6寸的规格，单人无需借助加力杆即可轻松完成启闭操作。整体外形采用对称式布局，手柄在全开状态下与管路走向平行，不会额外占用管路侧面的操作空间，适合安装在空间局促的管井、设备夹层等位置，阀体侧面的四个定位凸耳带螺栓过孔，安装时可先通过螺栓将阀体临时固定在单侧法兰上，再对接另一侧法兰，降低高空、狭窄位置的安装难度。
