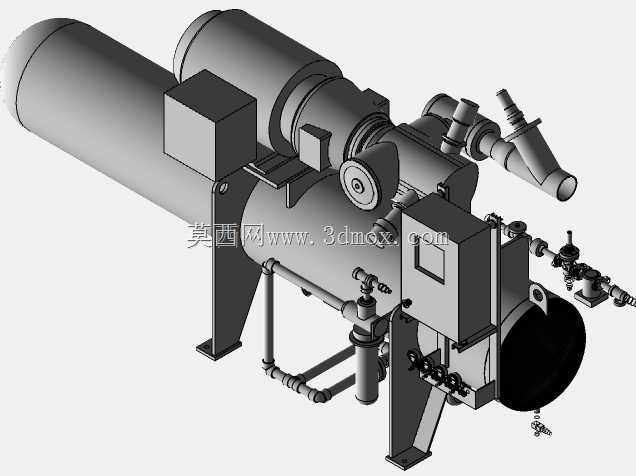

维尔特VSS-751螺杆压缩机组结构模型

　　该模型还原的螺杆压缩机组，核心应用于大中型商用制冷、工业工艺冷却场景，常见于冷链物流冷库、大型商超中央制冷系统、化工工艺气体压缩、大型中央空调冷源站等工况，承担气态制冷剂或工艺气体的压缩升压功能，是整个制冷循环或气体输送系统的核心动力部件。从结构设计来看，模型完整复现了机组的核心组成：卧式布置的双螺杆主机筒体承担核心压缩功能，侧置的卧式油气分离筒体用于压缩后油气混合物的分离，保证输出气体的含油率控制在工况允许范围内；机组上集成的各类阀组、接管分别承担供油、回油、压力检测、气体进出、安全泄压的功能，外置的接线盒与控制模块则为机组的供电、运行状态监测提供安装载体，底部的型钢焊接支架承担整机承重，同时预留了与基础安装固定的螺栓孔位，

　　匹配现场落地安装的需求。设计层面，该类螺杆压缩机采用卧式布局的核心考量是平衡转子运行的动平衡特性，降低运行振动幅值，同时缩短整机轴向长度，适配机房内的紧凑安装空间；油气分离器与主机的就近布置，能够缩短高温高压油气混合物的输送路径，减少管路压损，同时降低管路振动带来的疲劳失效风险。模型中呈现的各类外接接口，分别对应吸气口、排气口、冷却水接口、供油回油接口、安全泄放接口，选型阶段可直接参照接口的相对位置、通径尺寸规划外围管路走向，避免现场安装出现管路干涉问题。安装边界上，该类机组的重心集中在主机与油分筒体的轴线位置，底部支架的安装孔位间距、整机的长宽高外轮廓尺寸都在模型中得到精准还原，结构设计人员可直接提取模型的安装面参数，

　　进行设备基础的载荷核算、预埋件位置设计，同时可参照模型上的检修空间预留要求，在机房布局时预留出转子检修、阀件更换、滤芯维护的操作空间，避免后期运维出现操作空间不足的问题。从功能特性来看，螺杆式压缩机组相比活塞式压缩机，运行转速更高、输气脉动更小，易损件数量少，连续运行周期更长，适合长时间不间断运行的工业场景，模型中还原的内置油路系统、气量调节组件结构，能够帮助设计人员理解螺杆压缩机的工作逻辑，在进行制冷站房三维布局、管路应力分析时，该模型可直接作为设备族库文件导入整体装配，提升整体项目的设计效率，减少设备建模的重复工作量。
