立式管道离心泵结构设计展示

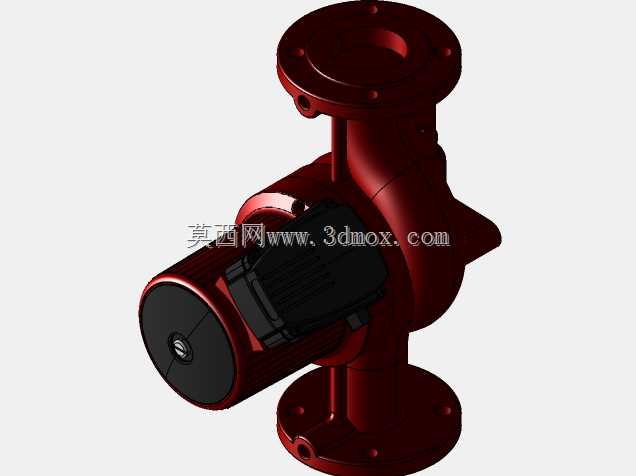

这款立式管道离心泵的三维结构，完全贴合民用建筑供水、暖通循环、工业冷却水输送的实际安装场景做的结构还原，日常选型时经常会碰到同参数下安装空间受限的问题，这款泵采用进出口同轴线的立式法兰结构，进出口法兰的端面平行度、螺栓孔中心圆公差都严格遵循管路连接的通用标准，不需要额外加装变径接头或者转角弯头就能直接串接在水平管路中，能大幅减少管路安装的空间占用，也能降低管路转角带来的局部水力损失。从结构设计逻辑来看，电机与泵体采用同轴直联的布局，没有额外的传动联轴器结构，既缩短了整机的轴向尺寸，也减少了传动环节的功率损耗，泵体的过流流道做了顺滑的圆弧过渡处理，没有突兀的截面突变，能降低流体在泵腔内部的湍流扰动，减少运行过程中的水力噪声与振动。安装边界方面，底部的安装脚座预留了标准规格的地脚螺栓孔，安装时只需要核对基础的预埋螺栓位置就能完成定位，进出口法兰的密封面采用凸面结构，适配常规的非金属平垫片，不需要定制特殊密封件就能满足1.6MPa公称压力下的密封要求。日常运维的结构细节也做了充分考虑，泵体下部预留了放水螺塞的安装位置，冬季停机或者长期停用时可以直接排空泵腔内存水，避免冻裂泵壳；电机端的接线盒位置做了侧向布置，不会和上部管路或者安装吊架产生干涉，接线操作不需要额外挪动泵体位置。在暖通空调循环水系统里，这款泵可以直接安装在回水或者供水干管上，不需要搭建单独的泵基础平台，能节省机房的有效使用面积；在建筑供水增压场景中，同口径的管路可以直接对接，减少管路改造的工程量；在工业设备的冷却水循环回路中，紧凑的结构可以直接集成在设备机架内部，不需要单独预留外置泵组的安装空间。建模过程中对泵壳的壁厚、加强筋的布置位置都做了对应还原，泵壳外侧的加强筋沿着流体压力的分布方向布置，既可以保证泵体在额定工作压力下的结构强度，也不会因为壁厚过大增加不必要的材料成本，电机外壳的散热筋结构也完全还原实物，能保证电机运行时的散热面积满足连续运行的温升要求。
