异径同心变径管道过渡连接管件

该管件用于管路系统中两种不同通径管道之间的平滑过渡，常见于流体输送、真空抽吸、排风除尘、化工配料及小型实验装置的管线布置。其核心作用是在管径变化处降低局部阻力，避免截面突变造成的涡流、噪声与压力损失，同时保证连接段具有足够的刚度和密封可靠性。

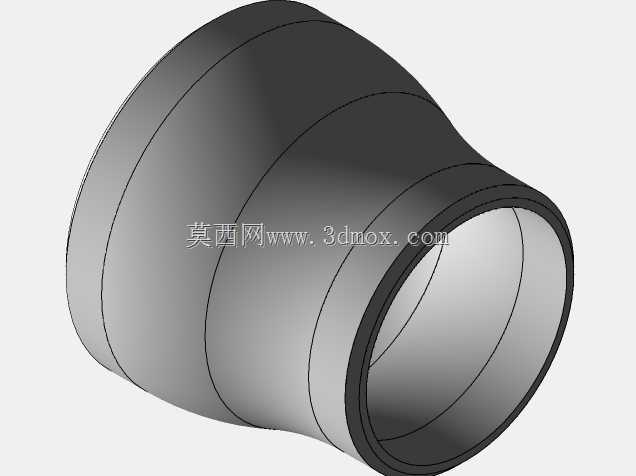

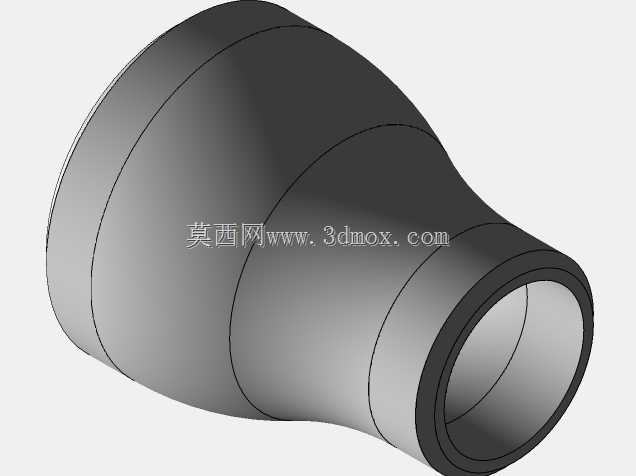

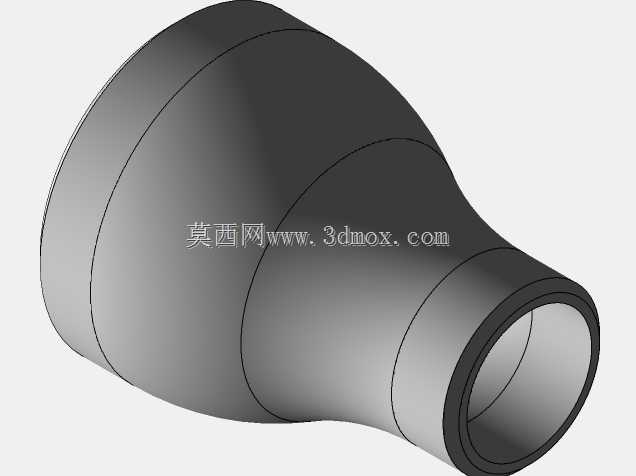

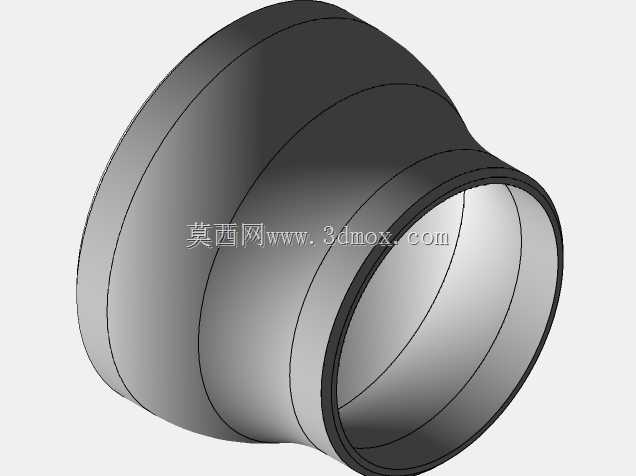

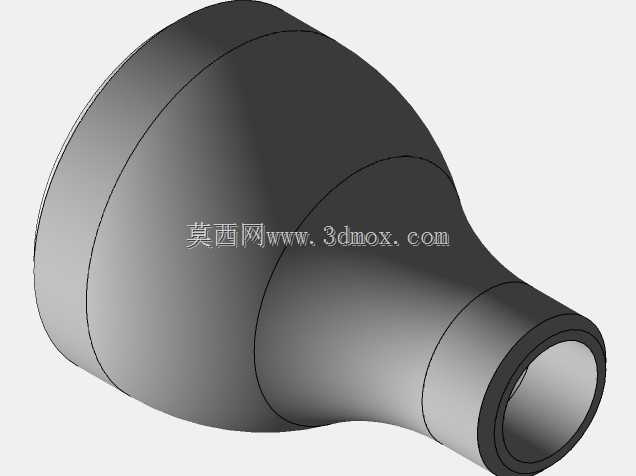

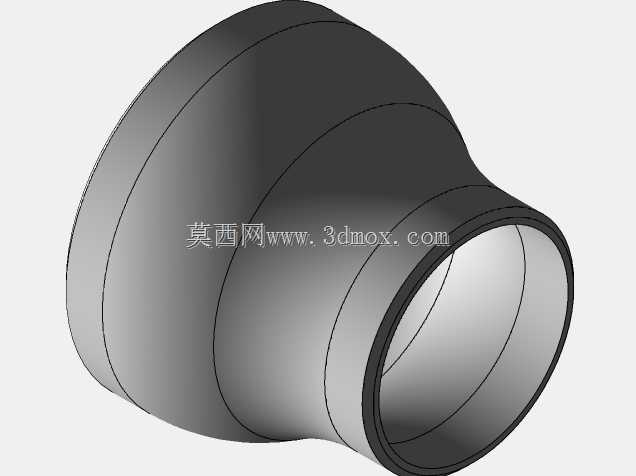

结构上采用同心回转体形式，大端为较宽的承接口，小端为带壁厚的短圆柱接口，中间通过连续锥面与圆弧过渡相连。同心布置使流体在变径过程中沿轴线对称收缩，流场分布更稳定，相较于偏心异径结构更适合垂直安装或对介质偏流不敏感的水平管路。大端外缘保留均匀壁厚，可用于对接、焊接或加装卡箍；小端圆柱段提供明确的插入与配合边界，便于与软管、硬管或阀件直接装配。

建模时以旋转特征为主体，先绘制单侧截面轮廓，再围绕中心轴生成整体曲面。轮廓线并非简单直线锥缩，而是在大端直壁、锥段和小端接口之间加入相切圆弧，使内外表面曲率连续。这样处理既改善流体通过性能，也减少应力集中，尤其在承压或反复拆装工况下能延缓根部裂纹。端部壁厚通过偏置曲面控制，保证加工后各段厚度一致，避免薄厚突变引起的收缩变形。

从安装边界看，大端直径决定了与上游管道的配合范围，小端外径约束下游接口尺寸，轴向长度则影响管路布置空间。设计中需要把锥段长度控制在合理区间：过短会使收缩角偏大，局部阻力升高；过长则占用安装空间并增加材料消耗。端部圆柱段应保留足够直边，以满足密封面贴合、焊缝位置或卡箍夹持要求。外表面无额外凸台和尖角，整体便于清砂、抛光与清洗，适用于对卫生性或流道顺畅性有要求的场合。

在实际选型中，该类管件可作为泵入口前后的管径转换段、设备接口与管路之间的过渡件，也可用于风道截面积调整。三维模型完整表达了内外壁、端部开口和过渡曲面，可直接用于干涉检查、管路走向确认及装配尺寸校核。结构工程师在引用时，应结合管道公称通径、连接方式、密封形式和工作压力复核端部壁厚与过渡半径，并根据实际流向判断收缩或扩径使用时的阻力差异。
