工业冷水机组配套冷却水循环管路系统

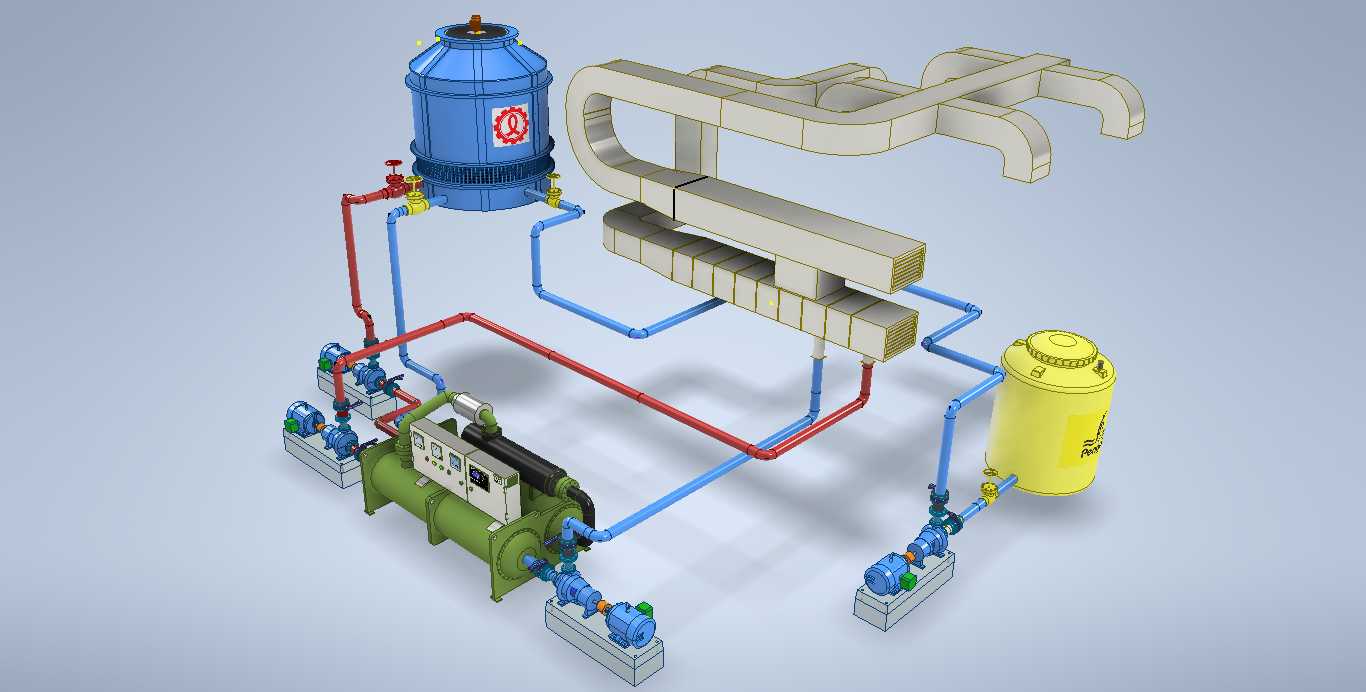

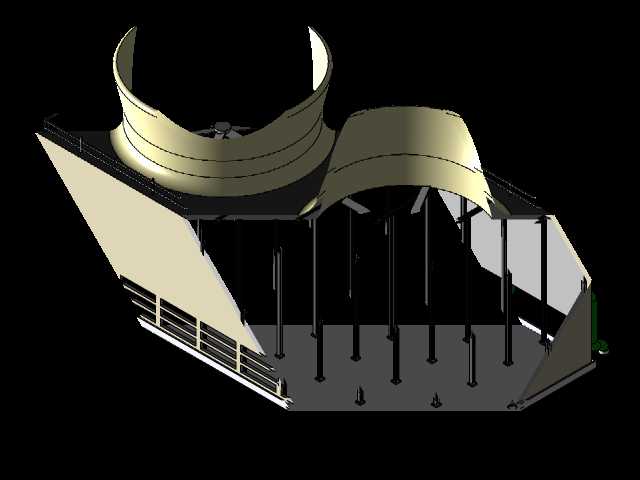

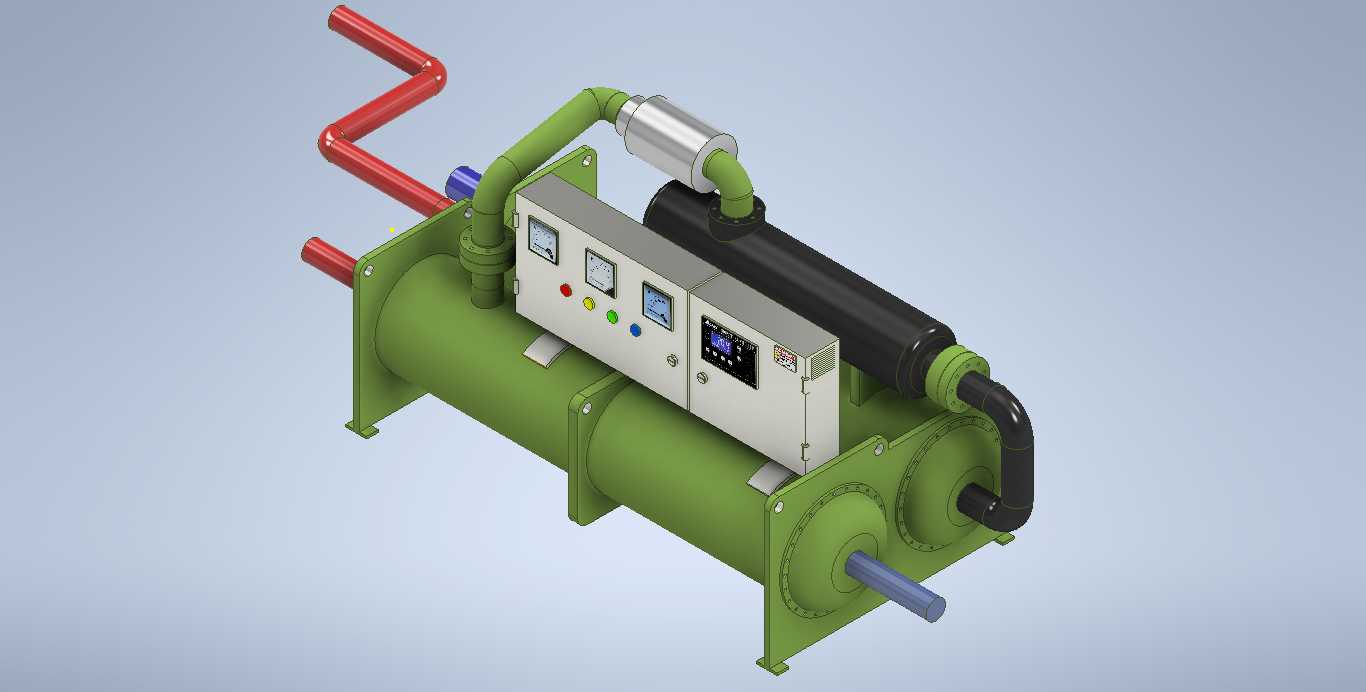

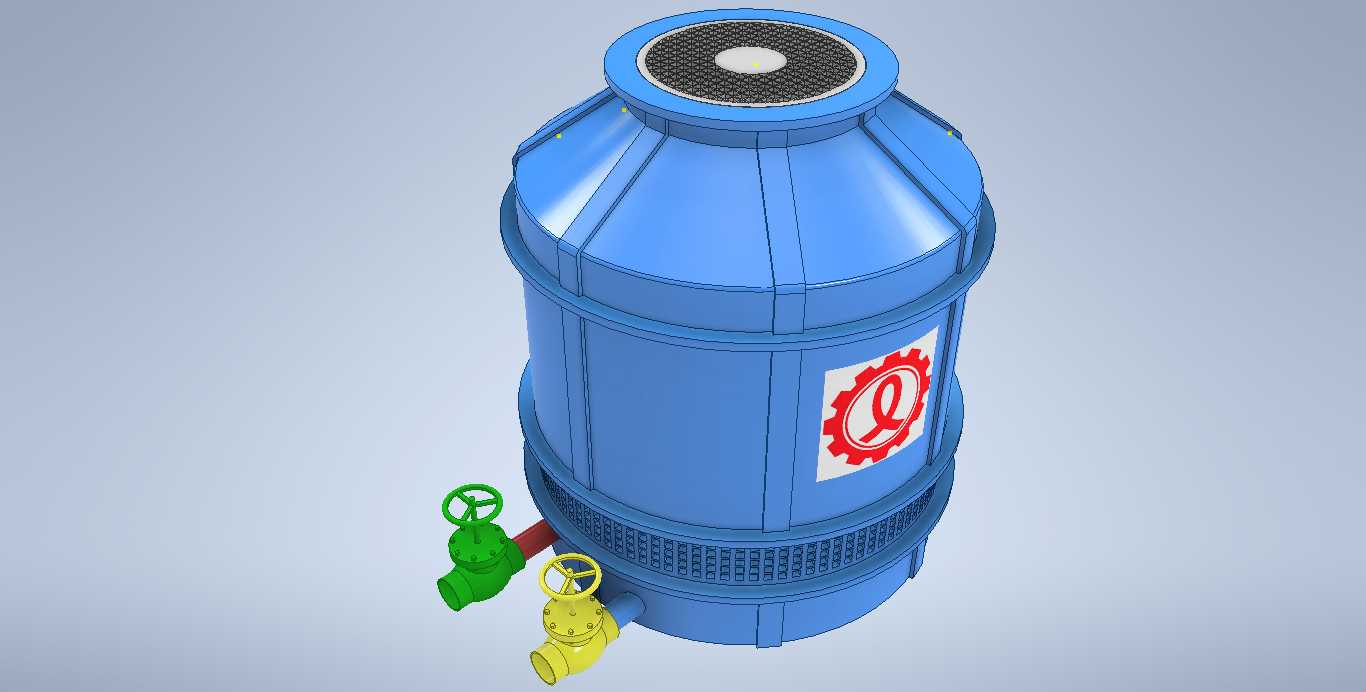

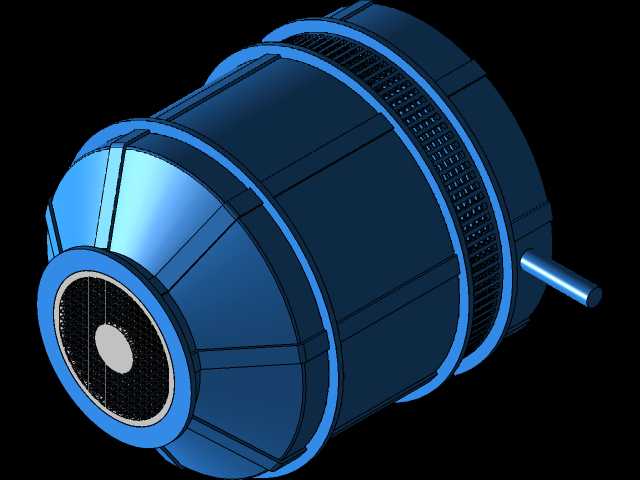

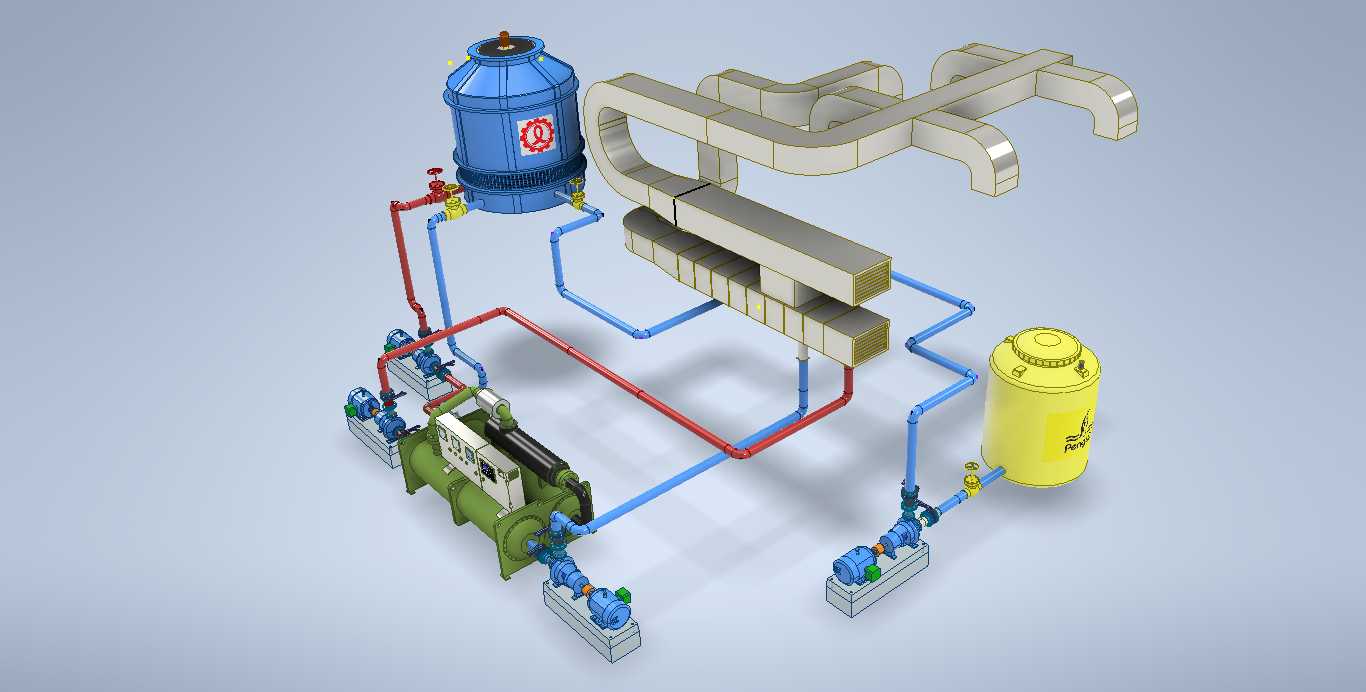

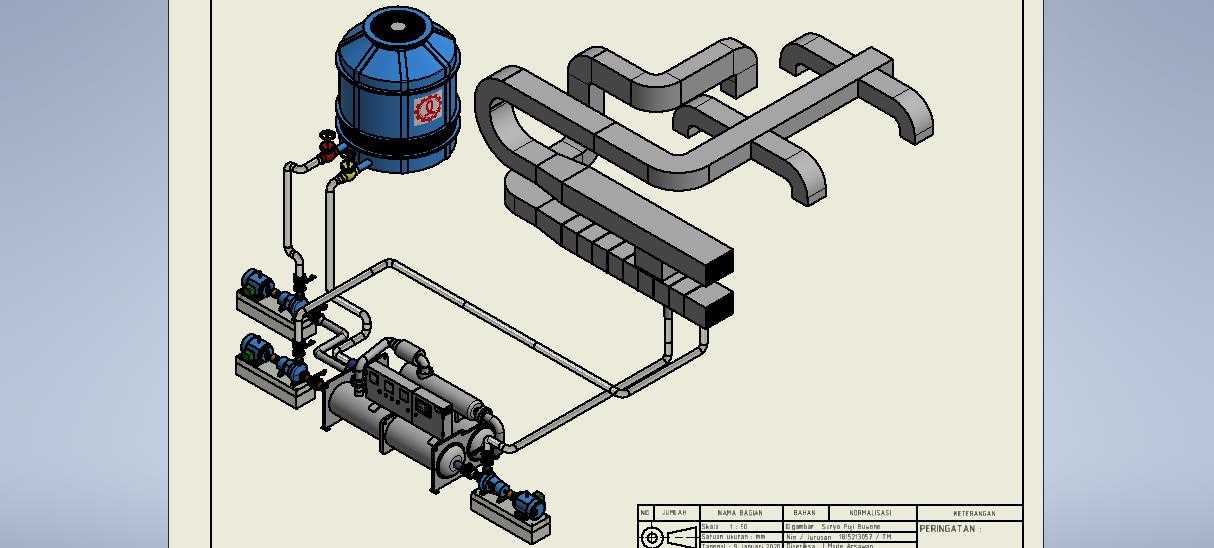

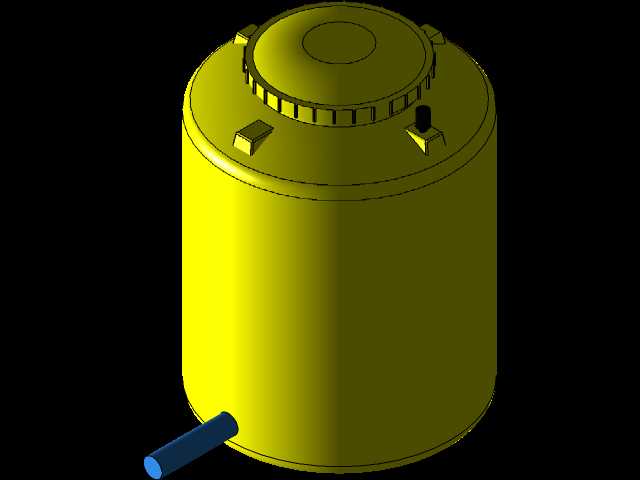

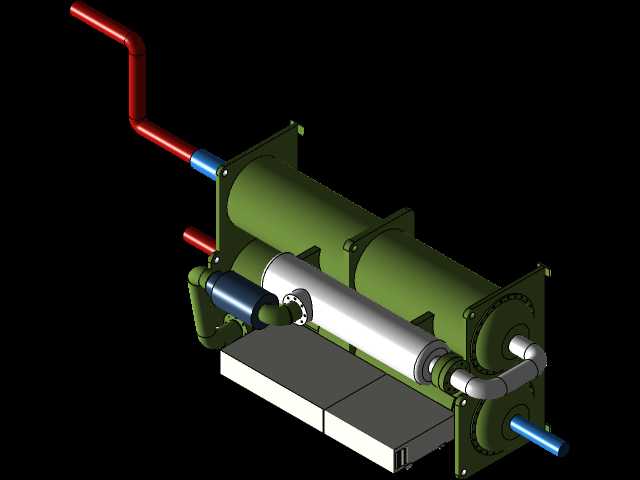

这套水冷循环系统主要面向工业生产场景中需要持续稳定冷源供给的工况，常见于注塑生产车间的模具温控、精密机床的主轴冷却、电子元器件生产的工艺温控、中央空调主机配套冷却等场景，核心作用是通过水循环带走生产设备运行过程中持续产生的废热，将被控设备的工作温度维持在合理区间，避免设备因过热出现精度衰减、元器件老化加速、生产良率下降等问题。整套系统的功能设计围绕闭式水循环的热交换逻辑展开，核心功能单元包含低温冷却储水单元、多组并联增压输送泵组、分级换热管路模块、散热冷却塔、回水过滤稳压单元几个部分，不同颜色的管路分别对应低温供水路径与高温回水路径，清晰区分介质流向，能够有效降低现场安装时的管路接反风险。设计过程中优先考虑了现场安装的适配性，所有泵组均采用独立底座安装结构，底座预留了与地面基础固定的螺栓孔位，安装时可根据现场场地的实际布局调整管路走向，不需要大幅改动核心单元的安装位置；管路连接端全部采用标准法兰接口，能够适配不同公称通径的现场外接管路，降低现场改造的施工成本。在功能特性上，系统采用多泵并联的输送设计，单台泵组可独立启停维护，不会因为单台泵故障导致整套冷却系统完全停机，满足连续生产场景的不间断运行需求；换热管路采用多回路并联结构，可根据实际冷量需求调整投入运行的换热支路数量，在低负荷场景下降低水泵运行能耗。设计阶段充分考虑了安装边界的预留，整套系统的核心设备排布预留了足够的检修操作空间，冷却塔与主换热单元之间的管路预留了伸缩余量，可抵消介质温度变化带来的管路热胀冷缩形变，避免长期运行出现管路接口渗漏问题；储水单元设置了液位观测与自动补水接口，可对接现场纯水供给管路实现自动液位补偿，不需要人工频繁值守补水。整套系统的管路走向经过优化，尽量减少直角弯头的使用数量，降低管路沿程阻力损失，提升水泵的输送效率，同时所有管路的支撑位置都做了对应设计，避免长期运行过程中管路因自重出现形变错位。
