梅尔克制冷用蒸发式三角洲冷却塔

　　在工业循环水系统的热管理环节，这类蒸发式冷却塔是水冷系统排热的核心配套设备，常见于中央空调主机配套、工业制程冷却、小型生产车间循环水降温等场景，核心作用是把系统中携带工艺废热的循环水，通过蒸发换热的方式把热量散逸到大气中，让降温后的水能够回到系统重复参与循环，降低整个水冷系统的补水消耗与运行能耗。

　　从设备实际运行逻辑来看，这类冷却塔的散热核心依托蒸发换热原理：进入塔内的热水会被布水装置均匀分散到散热填料层，塔侧的进风格栅会引导外部空气在风机抽力作用下均匀穿过填料层，热水和流动空气充分接触时，一小部分水分会蒸发带走汽化潜热，让其余水体温度快速下降，降温后的水汇集到底部集水盘，通过回水管道重新回到待冷却的设备端，完成整个循环。和普通风冷式散热设备相比，这种蒸发式结构的换热效率更高，在同等散热量下设备占地更小，尤其适合水资源相对充足、对冷却水温稳定性有要求的中小型水冷系统。

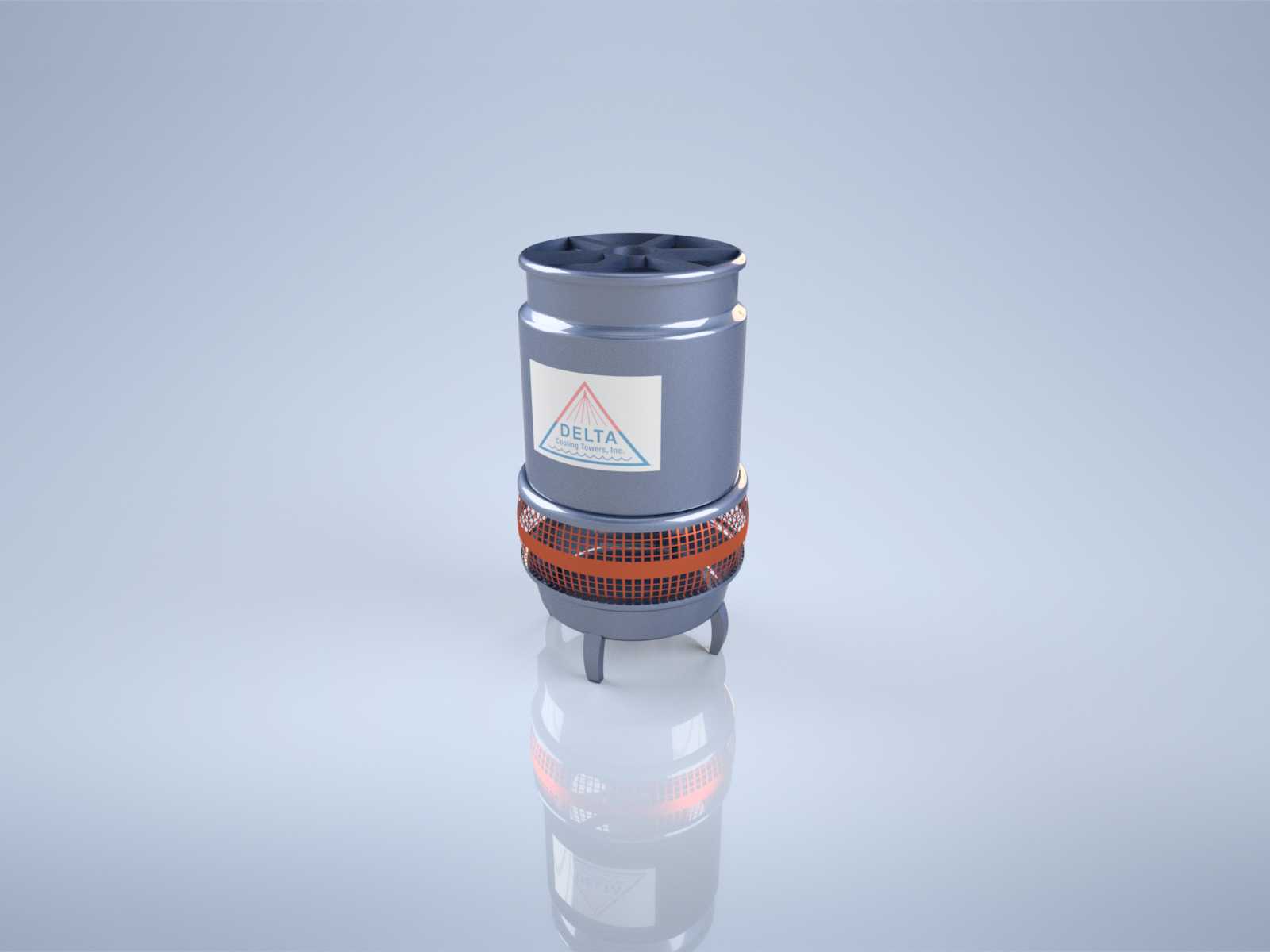

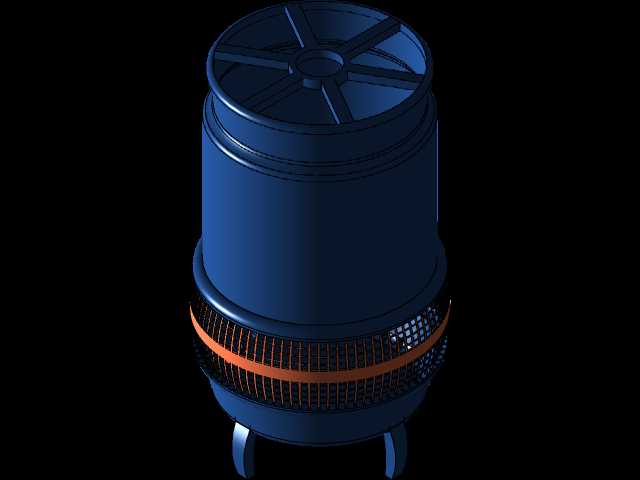

　　从结构设计思路来看，这款立式圆形冷却塔采用一体化集成式结构，整体为立式圆柱形态，上部为风机与风筒段，内置轴流风机与导风结构，能够以较低的风阻实现稳定的抽风量，风筒顶部设置防护格栅，避免运行过程中杂物、飞鸟进入风机舱造成设备故障；中部为换热核心段，外侧设置带防护网的进风区域，内部填充散热填料，布水装置位于填料上方，能够将进水均匀分配到整个填料截面，避免出现偏流导致的换热效率下降；下部为集水段与支撑结构，三条支腿将整个塔体抬离安装地面，既预留了底部管道连接的操作空间，也能避免地面积水倒灌进入集水盘，支腿底部预留安装固定孔位，可通过膨胀螺栓直接固定在混凝土基础上，安装时不需要额外搭建复杂的支撑钢架。

　　在安装边界与尺寸适配方面，这类小型立式冷却塔的安装需要预留足够的进风空间，塔体周边不能有紧贴的遮挡墙体，避免进风不畅导致换热效率衰减；设备的进水、回水接口均设置在塔体下部侧面，管道连接时需要预留软接段，避免风机运行的振动传递到循环水管路引发共振；电气接线端位于塔体侧部的防水接线盒内，接线时需要做好防水密封处理，适配户外露天安装的使用需求。设备的外形为规则圆柱形态，整体重心落在三条支腿围成的支撑面中心，安装时只要基础平面水平度满足要求，运行过程中不会出现偏载晃动的问题。

　　从功能特性来看，这类冷却塔的湿球温度适配范围覆盖多数常规气候区域，能够将循环水冷却至接近环境湿球温度的区间，满足多数工业设备、空调主机的进水温度要求；塔体外壳采用防腐蚀材质制作，能够适应户外露天的日晒雨淋环境，下部进风格栅采用大孔隙防护网，既能够阻挡大体积杂物进入塔内，也不会对进风造成额外阻力；集水盘内部设置水位监测与补水接口，能够自动补充蒸发损耗的水量，维持系统循环水量的稳定，不需要人工频繁补水。在实际选型过程中，这类小型冷却塔的散热量覆盖中小型水冷系统的需求，相比大型横流、逆流冷却塔，它的安装难度更低，日常维护只需要定期清理填料杂物、检查风机运行状态即可，维护成本更低，适合小型工厂、商用建筑、小型制程设备的配套冷却使用。建模过程中需要重点还原各段结构的装配关系，尤其是进风段防护网的孔隙特征、支腿的安装角度、塔体标识的位置精度，确保模型能够直接用于装配模拟、安装布局校核等工程场景。
