工业水冷式冷水机组结构设计方案

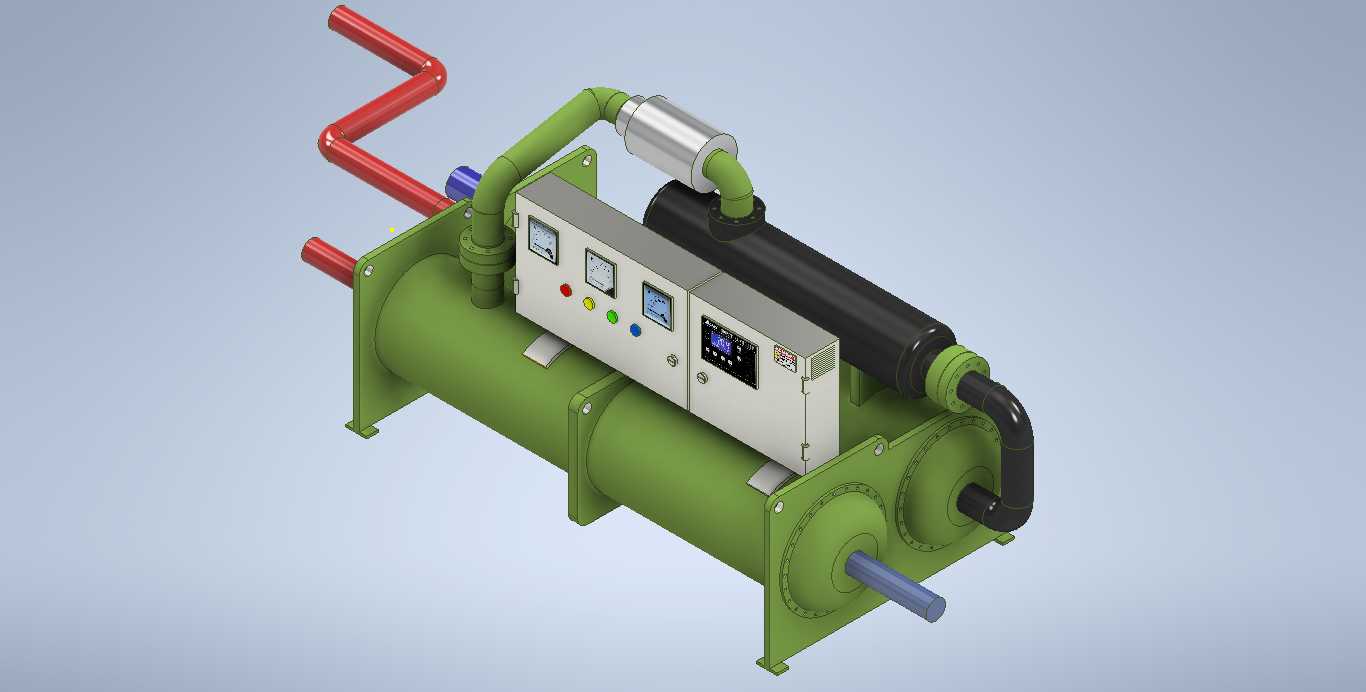

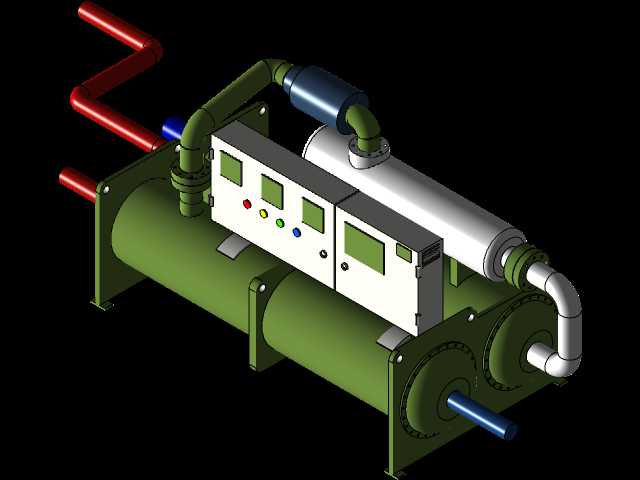

　　这套水冷式制冷机组的三维结构设计，核心围绕工业场景持续供冷的实际需求搭建，在商用中央空调、工业制程冷却、注塑模具恒温、化工反应釜控温等场景中，这类设备都是核心冷源输出单元，需要在长时间连续运行工况下保持稳定的制冷效率，同时兼顾现场安装、后期运维的操作便利性。从结构布局来看，设计阶段优先考虑了管路走向的合理性，进出水的红色管路采用大管径弯管结构，减少流体输送过程中的沿程阻力损失，避免直角弯头带来的流道突变、局部压损过大的问题，管路接口统一布置在机组同侧，方便现场对接冷却水、冷冻水管道，不需要在机组周边预留过多的管路绕行空间。制冷回路的绿色管路连接蒸发器、压缩机、油分与膨胀阀组件，管路弯折半径严格按照制冷管路设计规范取值，

　　避免制冷剂流动过程中出现带液回液、润滑油积存的问题，黑色卧式筒体为油分离器，布置在压缩机排气侧高位，能够快速分离排气中携带的润滑油，通过回油管路送回压缩机内腔，保证压缩机运动部件的润滑可靠性，避免缺油磨损故障。电控箱体集成在机组筒体上方的可视操作面，面板上布置了压力显示表、运行状态指示灯、故障报警灯与触控参数屏，操作人员站在机组正面就可以完成参数查看、运行状态调整、故障复位等常规操作，不需要绕到机组侧面或背面，电控箱与制冷筒体之间预留了足够的接线与检修空间，后期更换电气元件、梳理线路时不需要拆解周边管路部件。双筒体卧式结构的蒸发器与冷凝器采用上下平行布置的方式，底部共用一体式焊接安装机架，机架上预留了地脚螺栓安装孔，

　　安装时可以直接固定在混凝土基础或者槽钢减震台座上，机架的支撑筋板对应筒体的受力支点位置，避免筒体长期运行出现形变，两端端盖位置预留了抽管检修空间，后期更换换热管、清理管程水垢时，不需要整体吊移机组，只需要拆除对应端盖即可完成维护操作。压缩机输出轴端伸出机组侧方，方便对接联轴器与驱动电机，轴端位置预留了安全防护罩的安装位，现场安装完成后可以加装防护罩，避免运行过程中人员误触转动部件。设计过程中对各部件的安装边界做了明确的尺寸约束：机组整体宽度控制在常规工业机房门宽允许范围内，运输时不需要拆解核心部件就可以通过标准机房通道，整机高度适配常规厂房吊装空间，顶部管路最高点距离地面的尺寸满足2.5米以上的机房净空要求，

　　不会出现顶部管路碰擦厂房管线的问题。各部件之间的连接法兰位置都预留了扳手操作空间，紧固螺栓时不需要使用特殊异型工具，常规呆扳手、套筒就可以完成拆装操作。从功能实现逻辑来看，蒸发器内完成冷冻水与制冷剂的热交换，输出低温冷冻水到用户端，吸收热量后的制冷剂蒸汽进入压缩机压缩升温，经过油分分离润滑油后进入冷凝器，通过冷却水带走热量冷凝为液态，再经过膨胀阀节流降压后回到蒸发器完成制冷循环，整套结构把四大核心部件集成在同一个共用底座上，减少了现场安装的管路拼接工作量，同时出厂前可以完成整体保压测试、试运行调试，现场只需要对接水电管路就可以投入使用，大幅缩短现场安装调试周期。在细节设计上，管路上预留了压力检测、温度检测的传感器安装接口，后期可以直接加装传感器接入设备运维系统，实时监测机组运行参数，不需要在现场重新开孔焊接，避免后期改装带来的制冷剂泄漏风险。机组的支撑脚位置预留了减震垫安装槽，安装时可以放置橡胶减震垫或者弹簧减震器，减少压缩机运行过程中的振动传递到基础，降低机房运行噪音。
