手动家用台式绞肉机结构设计方案

这款手动绞肉设备主要面向家庭自制肉制品、小型餐饮门店现加工肉馅的使用场景，无需外接电源即可完成肉类、软质食材的研磨切碎作业，适配无供电的户外加工、临时食材处理需求。设备整体采用台式夹持安装结构，底座预留夹装槽位，可通过配套锁紧件固定在厚度20-50mm的台面边缘，安装后整机伸出台面的横向尺寸约180mm，顶部进料漏斗口径约120mm，垂直方向占用台面上方空间约220mm，手摇柄转动半径约90mm，操作时不会与台面上的常规容器、厨具产生运动干涉。

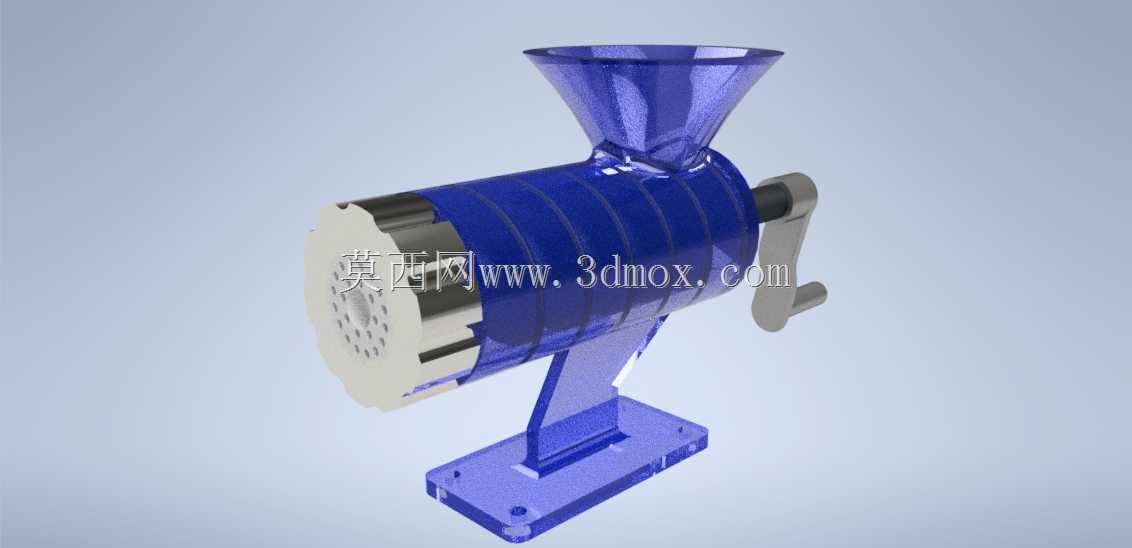

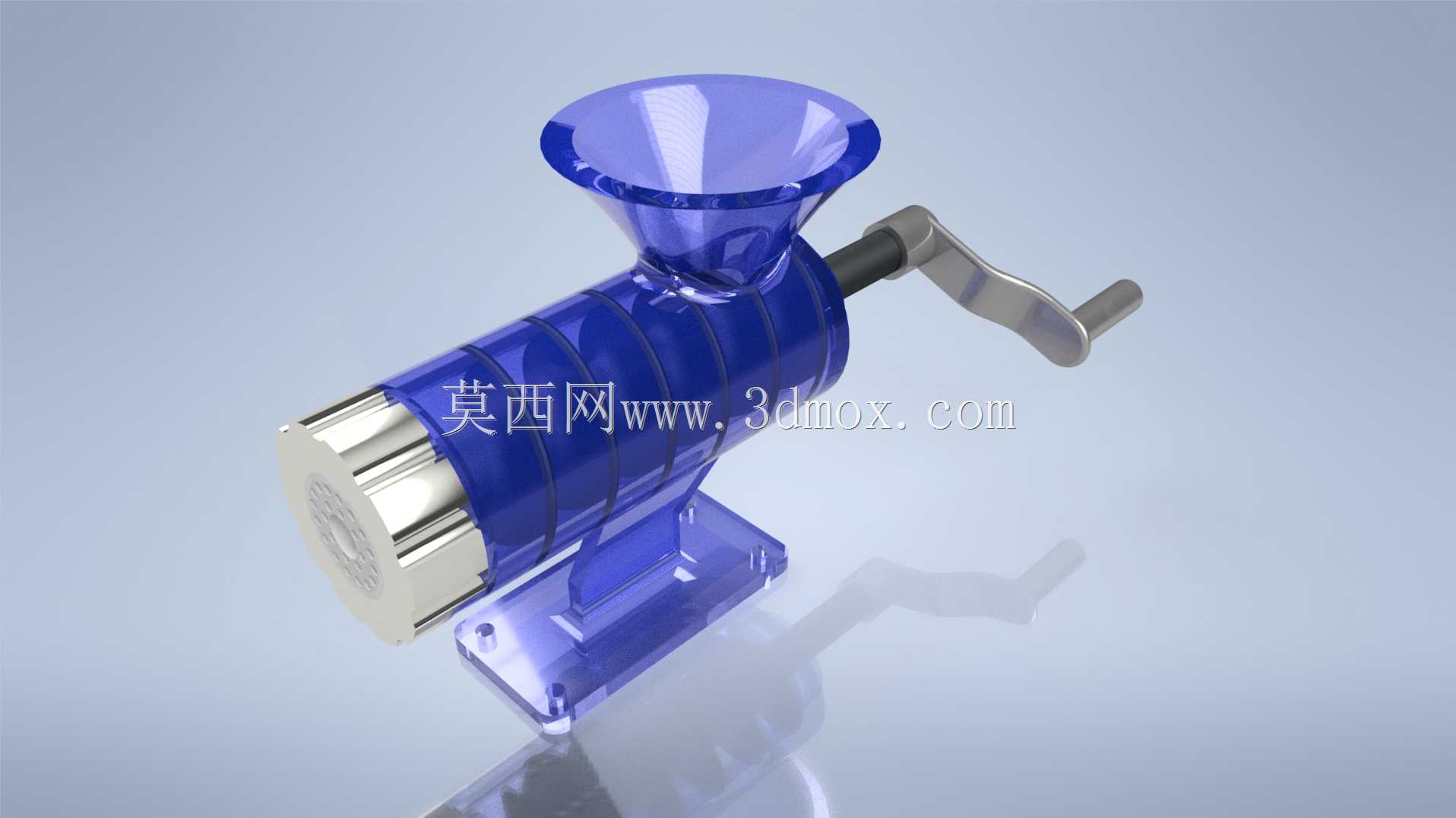

从功能结构来看，设备核心由进料斗、输送腔、螺旋输送轴、切割刀组、出肉孔板、手摇驱动柄、夹持底座几个部分组成。进料斗采用敞口漏斗式设计，内壁做顺滑过渡处理，食材投入后可依靠自重滑入输送腔，无需额外推料辅助即可顺畅进入输送段；螺旋输送轴采用变螺距设计，靠近进料端的螺距更大，可快速抓取送入的食材向切割端推送，靠近切割端的螺距收窄，推送过程中逐步对食材形成预挤压，排除食材间隙的空气，让进入切割区的食材质地更均匀，避免切割后肉馅松散不成型。切割组件包含十字形旋转刀片与不同孔径的出肉孔板，刀片贴合孔板端面安装，随螺旋轴同步转动，食材被推送至孔板位置时，旋转刀片将从孔板挤出的食材切断，更换不同孔径的孔板即可获得不同颗粒度的碎料，3/16英寸孔径孔板适配细肉馅制作，可用于包子、饺子馅料加工，1/2英寸孔径孔板适配粗颗粒碎肉，可用于香肠、肉丸子的原料制备，除畜禽肉类外，也可处理软质蔬菜、腌渍配料，满足多类食材的切碎需求。

设计上充分考虑手动操作的使用特性，手摇驱动柄采用偏心摇臂结构，握持端做圆滑过渡处理，转动时力臂长度适配普通人手部施力范围，正常操作下每分钟可完成2-3磅食材的研磨作业，施力强度符合普通人持续操作的受力阈值，长时间使用不易产生疲劳。设备与食材接触的金属部件表面做抛光处理，粗糙度控制在Ra0.8以下，不易残留食材残渣，日常使用后可快速拆解冲洗，避免食材残留滋生细菌；机身外壳采用透明高强度材质制作，可直观观察内部食材输送与切割状态，出现食材卡滞时可第一时间发现并处理，无需反复拆解排查故障。夹持底座与输送腔采用一体化连接结构，受力部位做加厚加强处理，手摇施力时整机不会出现晃动、移位问题，连接位置的圆角过渡处理可避免应力集中，延长设备整体使用寿命。
