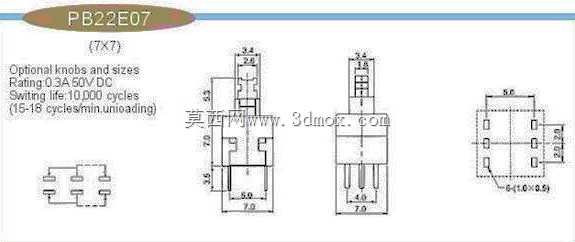

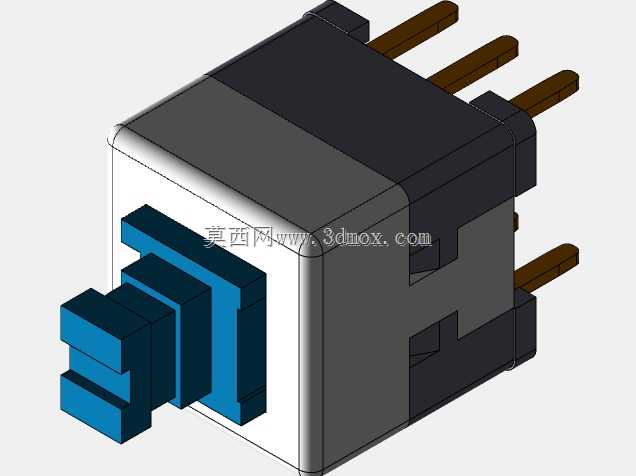

6针7x7mm无锁微型按压按键结构

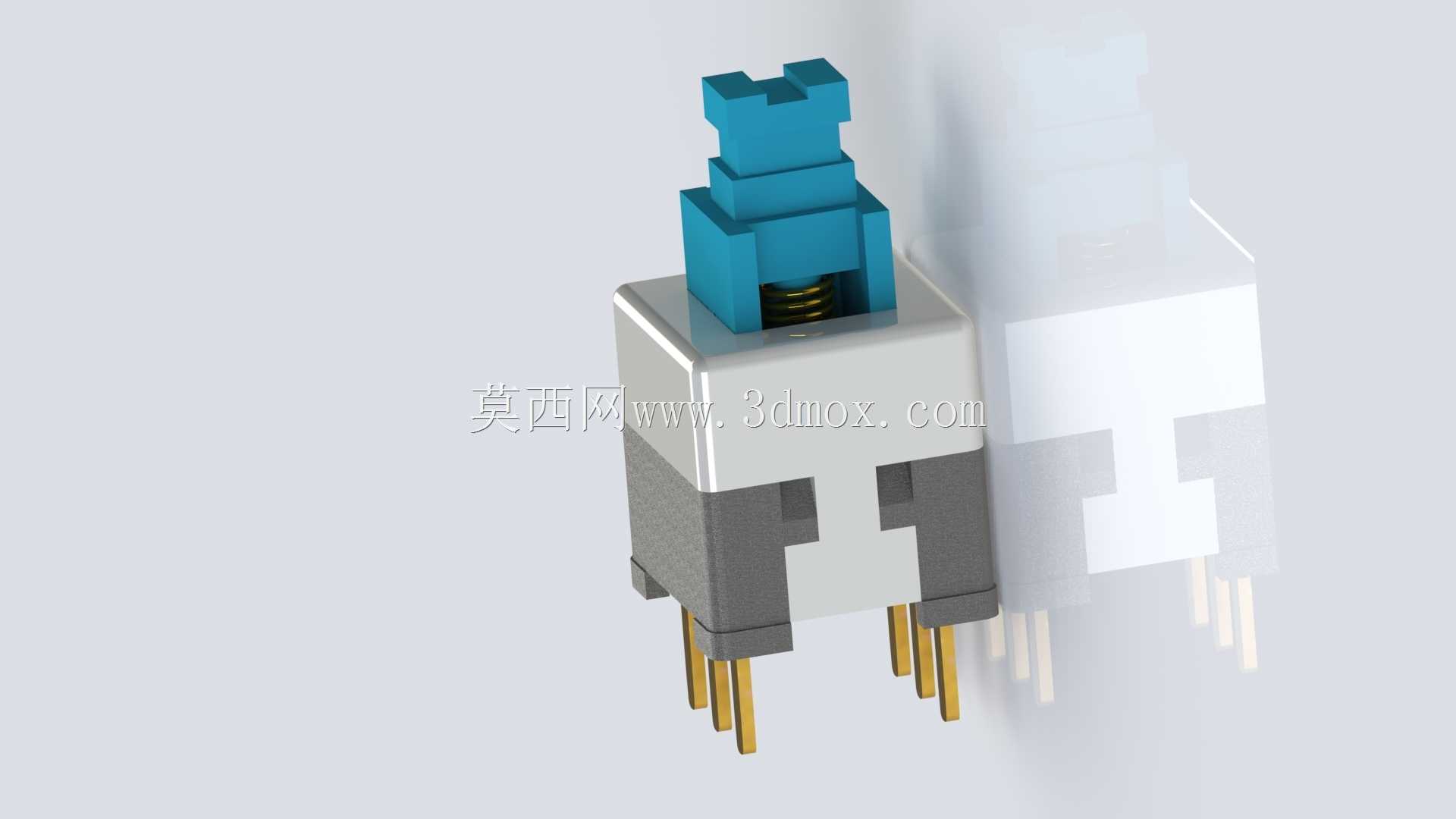

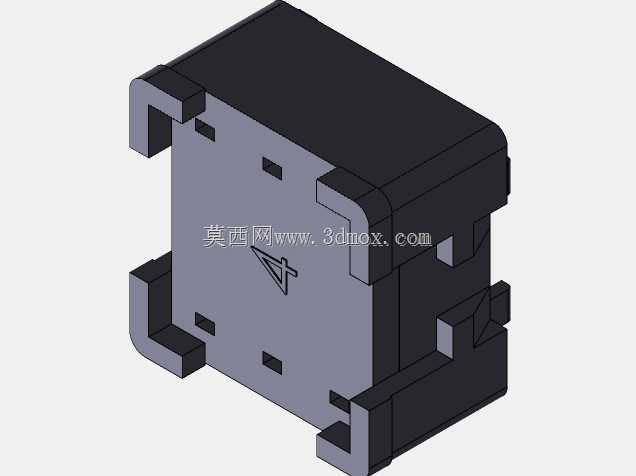

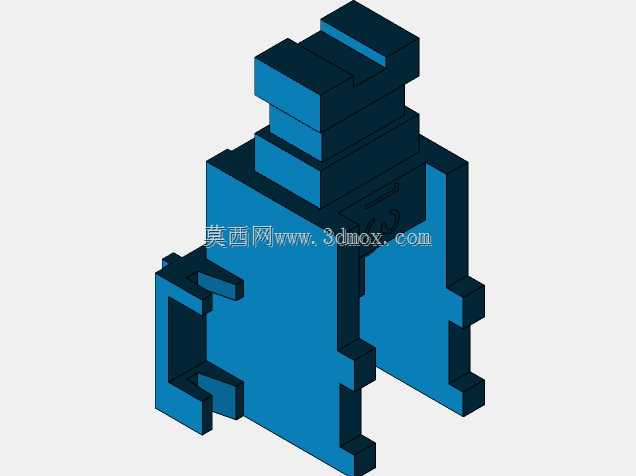

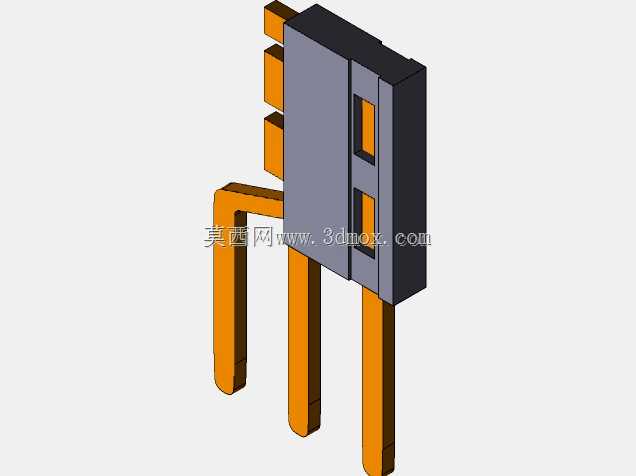

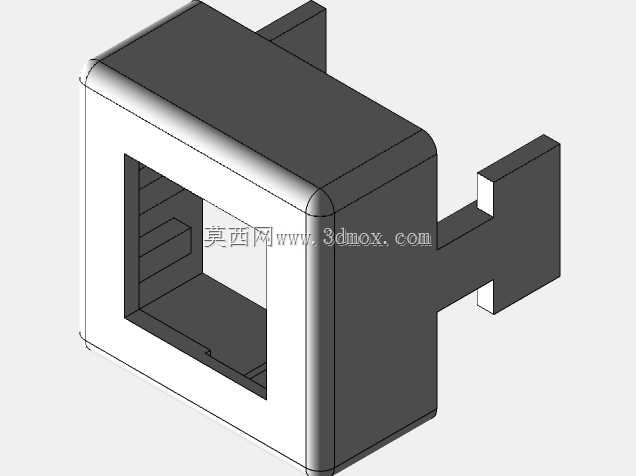

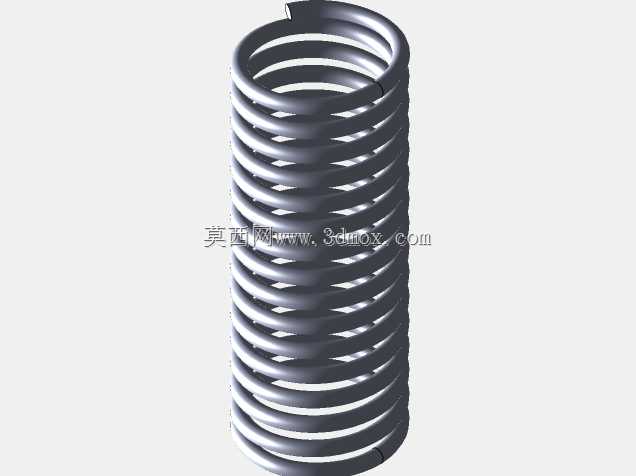

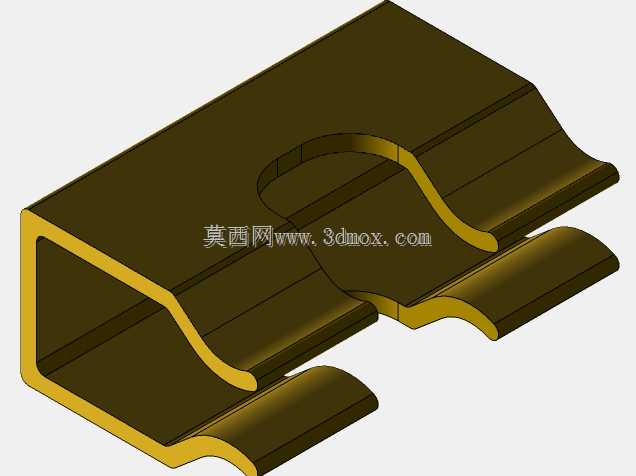

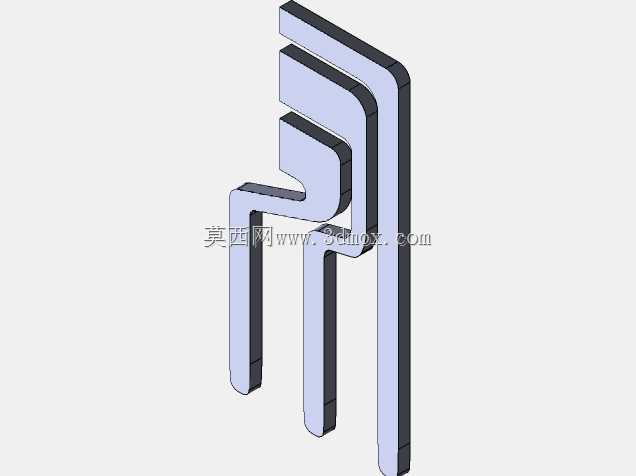

直插式微型按键在波峰焊工序里常出现插脚歪斜、塑胶基座受热形变的问题，这款6针7x7mm规格的无锁按键，在结构设计阶段就针对这类加工痛点做了适配调整。插脚根部做了0.15mm的加粗过渡段，和塑胶基座的嵌合深度比常规同尺寸按键多0.3mm，过波峰焊时的高温传导不会让插脚出现松脱偏移，插板时的抗弯折强度也能满足自动化插件机的高速插装要求，不会因为插装冲击力导致插脚弯曲报废。按键的蓝色按压柱和银色基座的配合间隙控制在0.02mm，既不会因为间隙过小出现按压卡滞，也不会因为间隙过大进入焊锡烟尘、车间浮尘导致接触不良，按压柱内部的复位弹簧做了等距圈径设计，按压力度稳定在1.5N±0.2N的区间，长期按压不会出现力度衰减、弹簧歪扭卡滞的问题。基座下方的灰色塑胶定位台刚好卡在PCB板的开孔位置，过炉时不需要额外加治具固定，焊锡凝固后按键和板面的垂直度偏差能控制在0.1mm以内，不会出现按键歪扭、帽盖装配后偏斜的问题。六根插脚的排布做了等距对称设计，焊盘走线可以从插脚间隙顺畅引出，不会出现走线绕路、焊盘间距过小导致连锡的问题，适配常规消费电子板的布线规则。按键顶部的按压头做了十字形的防呆结构，装配配套按键帽时不会出现帽盖转位、松脱的情况，按压头的顶端做了微小的圆角处理，手指按压时不会有尖锐的硌手感，适配各类小家电、数码外设、工控面板的操作需求。塑胶件的分模线都设置在装配贴合的隐蔽位置，外露面没有明显的合模缝、飞边残留，不需要额外做后处理打磨就能满足外观件的装配要求，金属基座的边角做了微小的倒角处理，插件时不会刮擦PCB板面的阻焊层，避免出现露铜短路的隐患。
