车载式乳化液喷洒作业设备结构设计

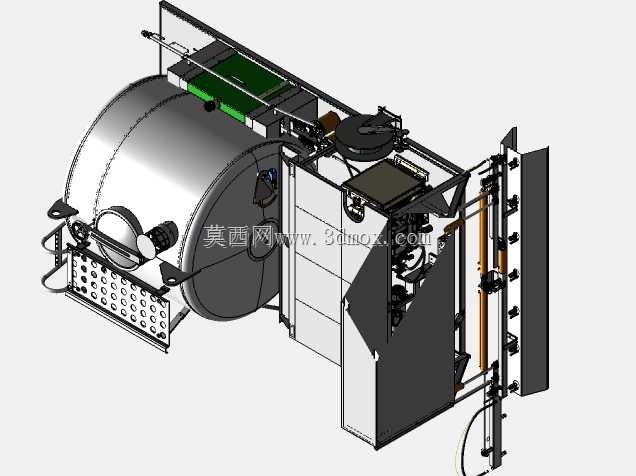

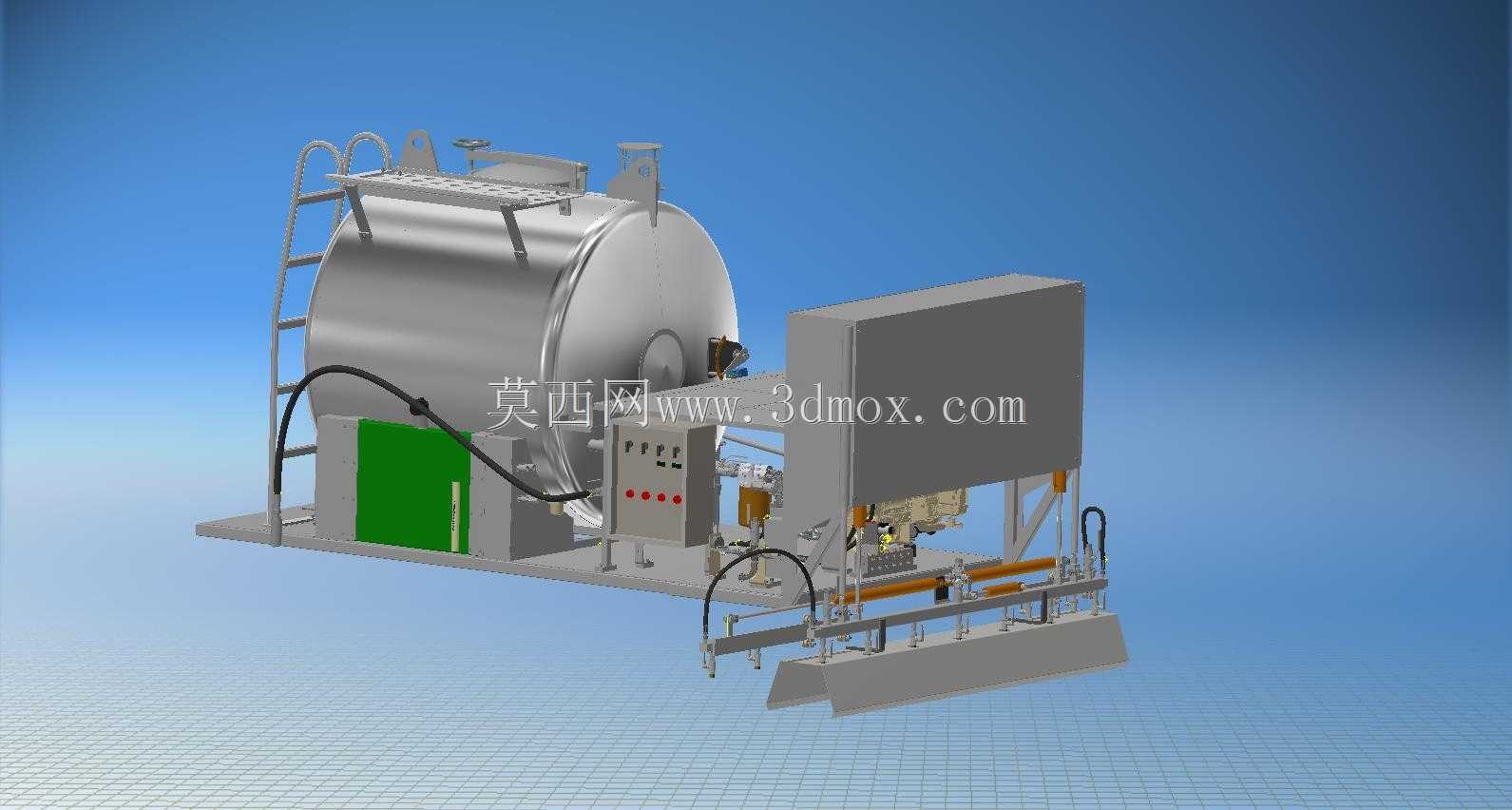

户外道路养护作业里，车载喷洒设备常出现管路晃动磨损、喷管开合卡滞、罐体与车架连接应力集中的问题，这套乳化液喷洒设备的结构设计，恰好针对这些现场痛点做了针对性的适配调整。罐体侧边的爬梯没有直接满焊在罐壁上，而是通过三块带腰型孔的连接座与罐体加强筋固定，腰型孔预留了2mm的调整余量，抵消车辆行驶过程中车架扭动带来的拉扯应力，避免长期颠簸后焊缝开裂。爬梯踏步表面压出菱形防滑纹，边缘做15度翻边处理，既提升踩踏摩擦力，也能让雨天积水顺着翻边快速流走，不会在踏步表面积留打滑。罐体出料端的电控箱安装座特意垫高了30mm，底部留出走线和排水间隙，箱体与安装座之间垫有2mm厚的耐油橡胶垫，既隔绝车辆行驶的震动损伤电控元件，也能避免路面积水溅入箱体底部造成锈蚀。喷管驱动采用液压活塞直驱结构，没有额外加装齿轮减速组，活塞推杆与喷管转轴的连接耳座采用间隙配合，单边预留0.15mm的装配公差，即便低温环境下液压油黏度上升、推杆出现轻微伸缩滞涩，也不会出现卡滞别劲的情况。喷管横向排布的喷嘴座做了角度微调结构，每个喷嘴可以单独调整±10度的喷射角度，适配不同宽度的作业面需求，喷嘴与管路的连接采用快插式结构，更换堵塞喷嘴时不需要拆卸整段管路，户外作业时徒手就能完成更换。罐体顶部的操作平台护栏采用快拆式插销固定，当设备需要进入限高区域作业时，可以快速拔下插销放倒护栏，不需要借助额外工具拆解。罐体与车载底座的连接采用八组U型螺栓配合橡胶减震垫固定，U型螺栓与罐体接触的位置套有尼龙保护套，避免螺栓直接摩擦罐壁造成防腐层破损，减震垫的硬度选择邵氏60度的丁腈橡胶，既能过滤路面细碎震动，也不会因为过软导致罐体在急刹时出现大幅窜动。设备整体做了绝缘包覆处理，所有外露的金属管路接头都套有绝缘热缩管，液压管路的固定卡箍内侧垫有绝缘胶皮，避免作业过程中静电传导引发安全隐患。喷管收回状态下的限位块采用聚氨酯材质，相比硬金属限位块，能缓冲喷管收回时的撞击力，不会长期碰撞后出现金属变形掉漆的问题。罐体侧面的检修门采用快开式搭扣固定，门边缘嵌有发泡橡胶密封条，关闭后能达到IP65的防护等级，高压水枪冲洗设备时不会有水渗入罐体内污染乳化液。
