带爬梯低平板小型运输半挂车结构设计

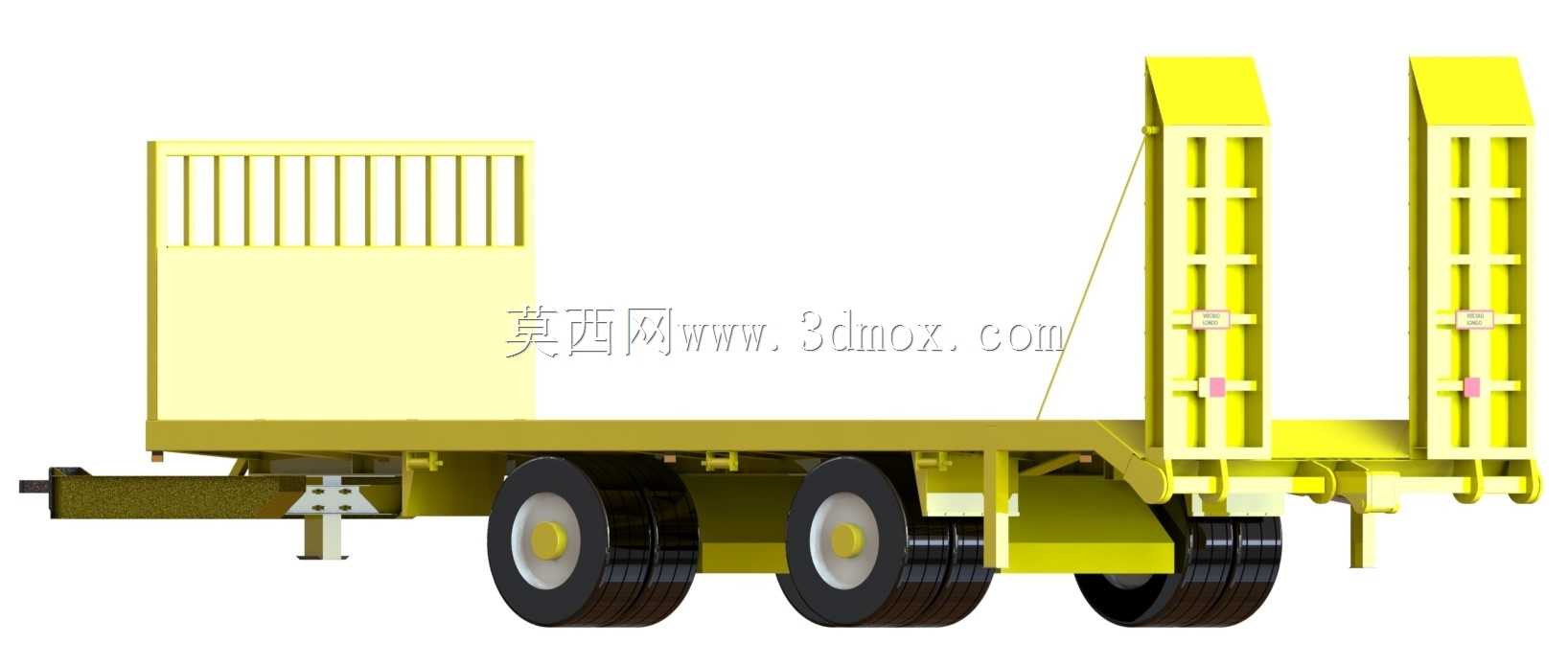

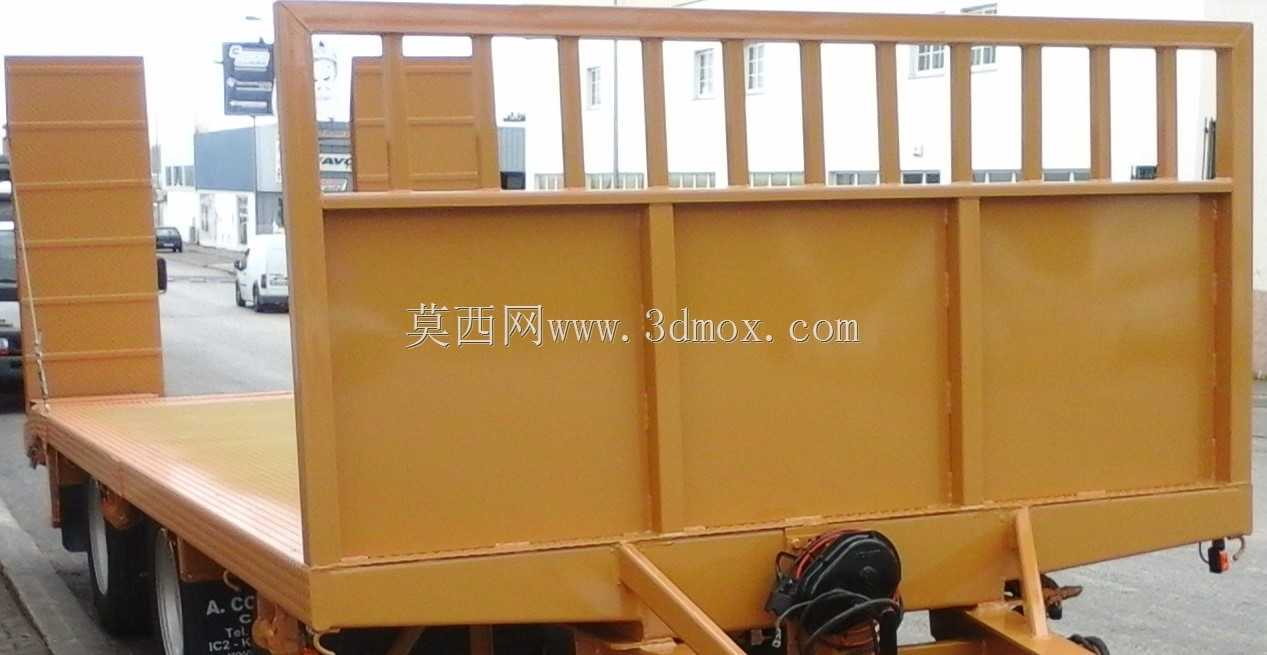

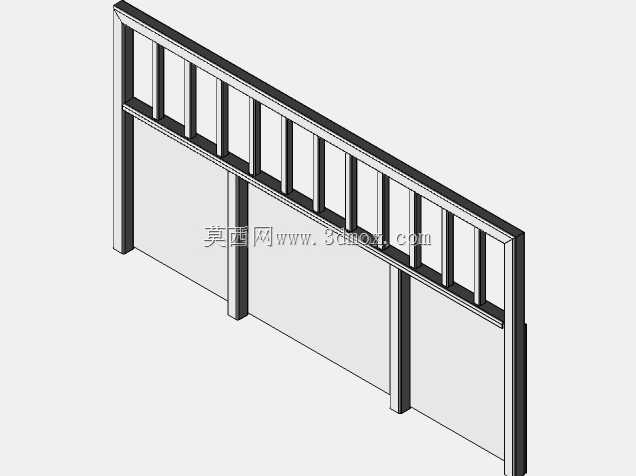

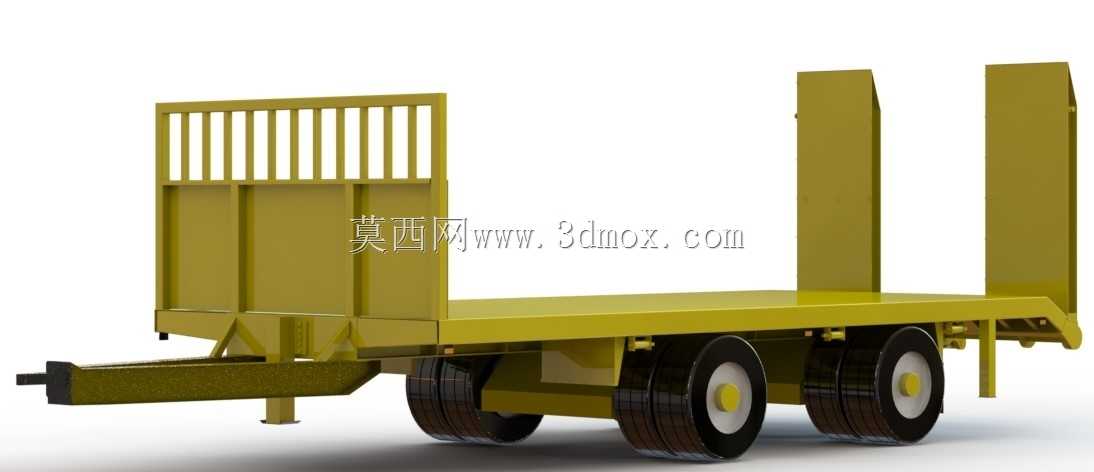

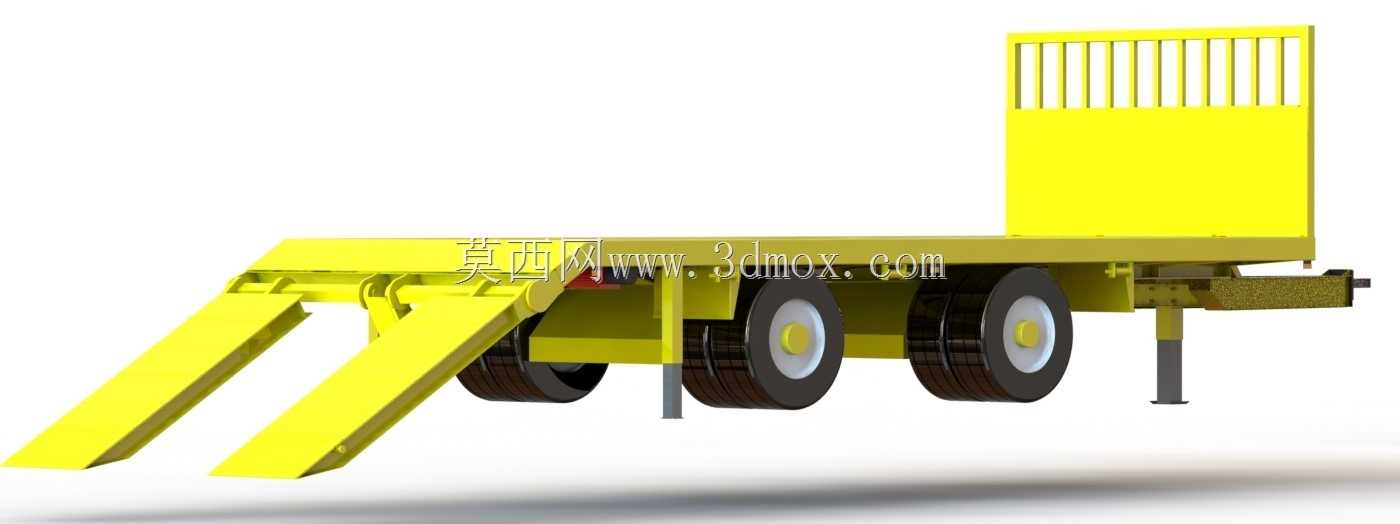

这款小型半挂车主要面向狭小场地内的小型工程设备转运场景，适配城乡小型工程施工、厂区内设备调拨、农机短途转场等作业需求，可承载叉车、小型挖掘机、滑移装载机等自重3吨以内的轮式工程设备，解决了大型平板挂车无法进入狭窄施工巷道、乡村窄路作业的痛点，也可用于零散建材、重型工装构件的短距离转运作业。设备采用低平板承载台面设计，承载面离地高度控制在0.8米以内，有效降低装载后的整体重心，提升重载行驶时的侧向稳定性，避免小型设备装载后超高带来的通行限制与侧翻风险。前端设置竖栏式挡货结构，可防止运输过程中设备向前滑移碰撞牵引连接部位，挡栏下部采用整面钢板封闭，上部采用等距竖杆结构，在保证挡护强度的同时降低自重，也能减少行驶过程中的风阻影响。尾部配置双段式折叠爬梯，爬梯采用变截面钢板焊接结构，展开后爬梯坡度控制在18度以内，适配小型工程设备的爬坡能力，轮式设备可自行通过爬梯驶上承载台面，无需额外吊装设备辅助，大幅提升装卸作业效率；爬梯收起后通过锁止机构固定在台面尾部，行驶过程中不会出现松脱晃动的问题。行走系统采用双轴双排轮布局，匹配重载型钢板弹簧悬架与液压支腿，驻车装卸时支腿伸出落地，可分散承载重量，避免挂车单侧受力倾斜，保障装卸过程的稳定性；支腿采用可调节高度设计，可适配不同高度的牵引车头对接，也能在不连接车头时独立保持驻车平稳。设计过程中优先考虑结构的实用性与耐用性，承载台面采用纵横梁交错焊接结构，主纵梁采用高强度工字钢焊接，横梁采用等距布置的槽钢结构，台面铺设花纹防滑钢板，避免设备在运输过程中出现打滑移位；所有铰接部位都做了加厚衬套设计，爬梯翻转部位采用耐磨销轴连接，可承受频繁装卸带来的磨损，延长设备的使用寿命。整体外形长度控制在6米以内，宽度2.3米，符合常规道路通行的尺寸要求，转弯半径小，可在狭窄场地内灵活转向，适配多种轻型牵引车头的连接安装，牵引销采用标准尺寸设计，可与常规轻型牵引车的牵引座快速对接，无需额外改装。在结构强度校核上，针对承载面的集中载荷工况做了针对性加强，爬梯与车架连接部位做了三角加强筋焊接，可承受设备上下爬梯时的冲击载荷，悬架安装部位做了双层钢板加固，避免重载行驶时出现车架开裂变形的问题，整车结构紧凑自重轻，额定承载能力完全覆盖小型工程设备的运输需求，日常维护简单，适合零散工程运输场景的高频使用。
