四轴独立数控控制器操作面板结构

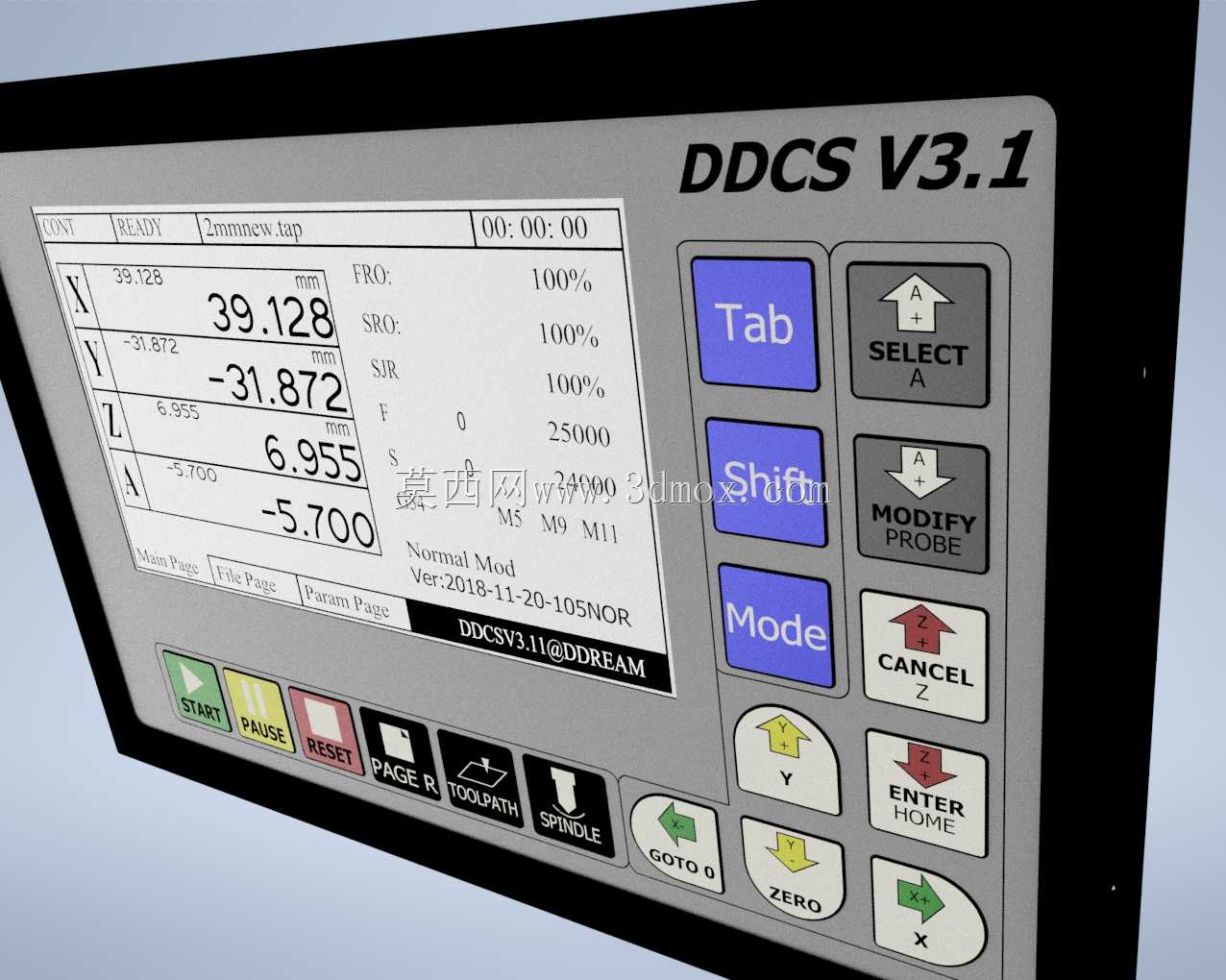

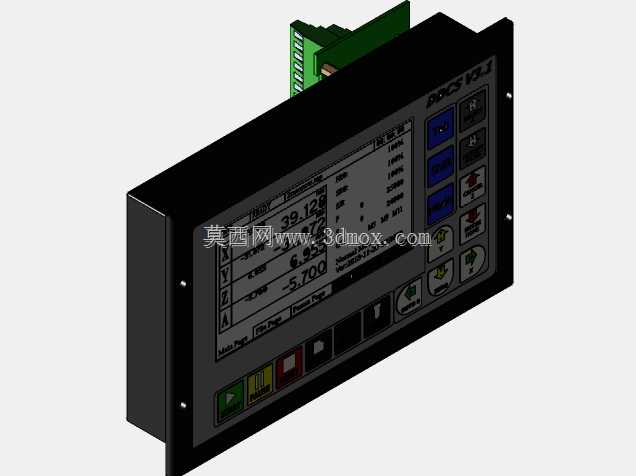

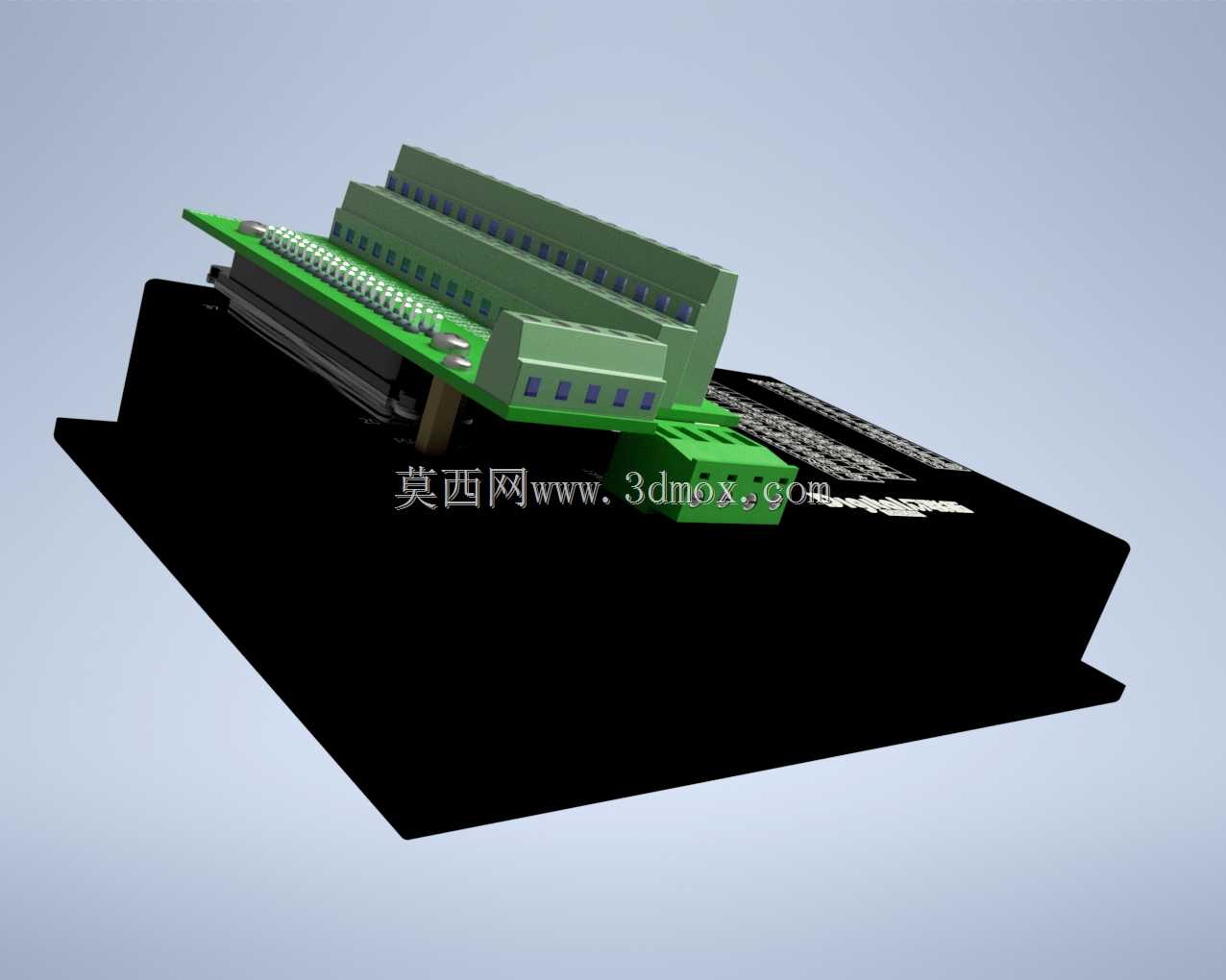

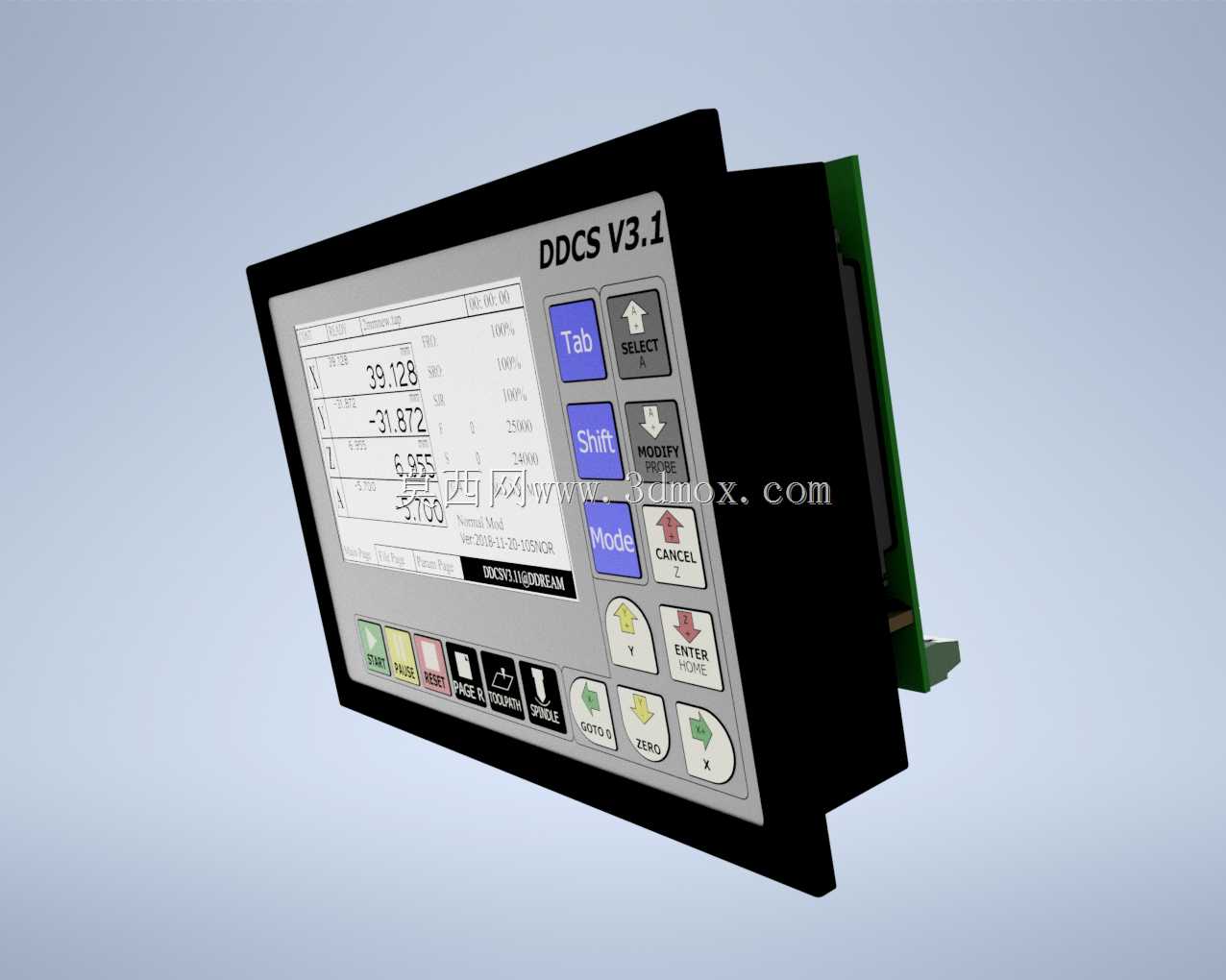

车间里老式数控面板常遇到按键误触、显示区域积灰卡滞、接线端拉扯松脱的问题，这套四轴数控控制器的结构设计，刚好把这些现场跑出来的痛点挨个落进了细节里。操作区的按键排布没有追求视觉上的对称规整，高频操作的轴选、回零、启停按键全部落在右手拇指自然覆盖的扇形区域，Tab、Shift、Mode这类功能切换键用紫色做视觉区分，和运动控制键的灰、红、绿色块拉开辨识度，戴劳保手套操作时也能靠颜色和凸起的按键轮廓快速定位，不用低头盯着面板找按键，减少走刀过程中分心误操作的概率。显示区域的边框做了内凹的下沉设计，屏幕比周边按键面低2mm，日常擦拭面板油污的时候，清洁布不会直接刮花屏幕表层的防眩光涂层，边角的圆弧过渡也不会积攒切削液凝结的油垢，用久了不会在缝隙里卡铁屑碎渣。面板后侧的接口排布做了分层错位，电源、通讯、手轮接口不在同一水平线上，插线时不用歪着身子对准孔位，每个接口旁预留了扎带固定位，接线完成后可以把线缆束在固定点上，拖链来回拉扯的时候力不会直接作用在引脚焊点上，避免车间里常见的震动松脱、虚接丢脉冲的问题。按键的触发行程做了适配调整，不像消费电子按键那样脆硬，按下去有1.5mm的阻尼反馈，手上沾了少量切削液也不会打滑，连续对刀、调参数的时候按久了指尖不会发疼。面板内部的PCB安装位预留了散热间隙，主控芯片对应的外壳位置开了隐藏式通风槽，车间夏天高温环境下连续开机十几个小时，热量能顺着缝隙自然散出，不会因为积热出现屏幕卡顿、按键响应延迟的情况。四个轴的坐标显示区域做了字号放大，站在离面板一米远的位置调机，也能清晰看到当前的坐标数值和进给倍率，不用凑到屏幕跟前眯着眼读数。功能区的急停、复位按键做了加高的防护围边，工件搬运时不小心碰到面板边缘，也不会误触发复位导致加工中断，每个按键的标识采用模内注塑工艺，不会因为长期按摸出现字符磨损脱落，用三五年也能清晰识别按键功能。
