摩托车空滤器专用螺钉式喉箍结构设计

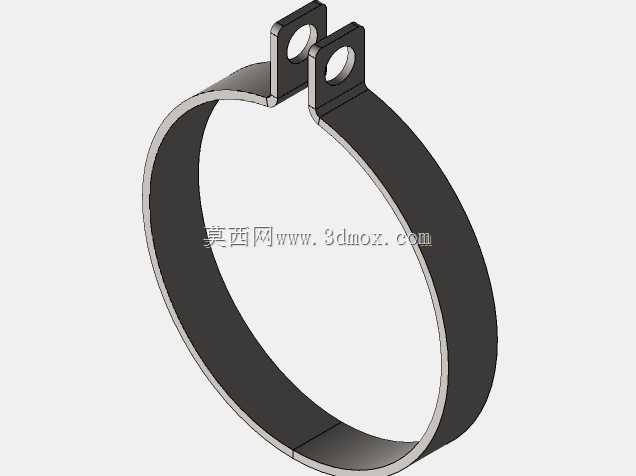

小直径薄壁钢带弯折成型的喉箍，最容易在批量冲压环节出现钢带首尾搭接处的错位翘边，一旦钢带边缘存在0.1mm以上的冲压毛刺，装配时就会刮伤空滤器的橡胶进气管壁，长期受发动机舱高温烘烤后，刮伤位置会率先出现裂纹漏气，导致空滤过滤失效引发发动机异常磨损。这款喉箍的钢带搭接口做了内收压边处理，钢带两端的搭接位置没有直接留直角切口，而是在冲压落料时就把端头压出15度的向内斜角，箍紧时钢带端头会顺着环向滑入内层钢带的贴合面，不会出现硬顶刮胶的问题。

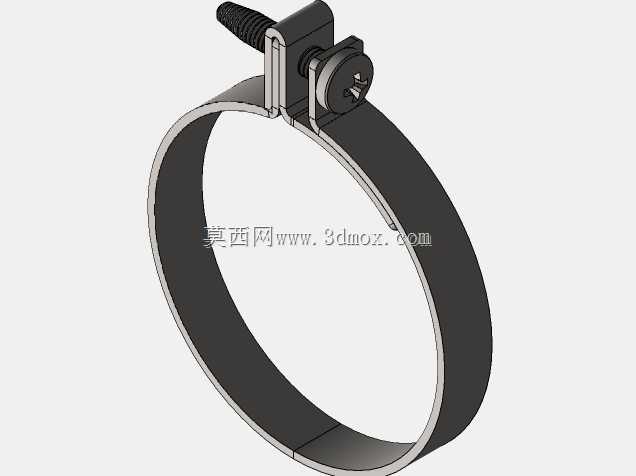

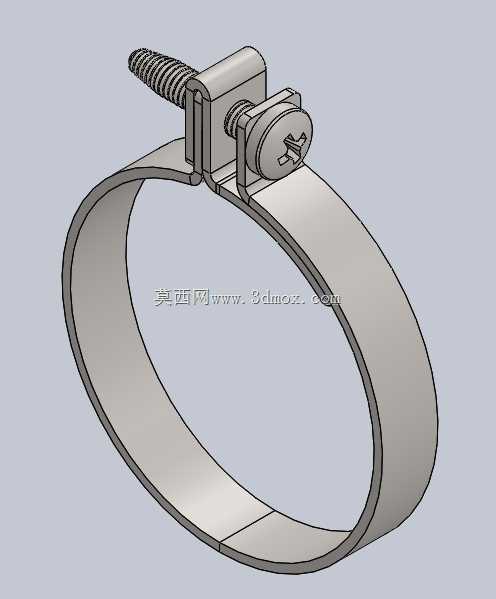

蜗杆锁紧座的铆接位置没有沿用常见的双侧平铆结构，而是在钢带对应位置冲出两个定位凹点，铆接时锁紧座的凸台刚好卡入凹点内，即便长期受发动机振动影响，锁紧座也不会顺着钢带环向窜动，避免出现蜗杆打滑、箍紧力衰减的问题。很多同类型喉箍会在锁紧座位置留过大的装配间隙，导致螺钉拧动时蜗杆偏斜，钢带的进给齿牙出现跳齿，这款结构把蜗杆的轴向窜动间隙控制在0.05mm以内，拧动螺钉时齿牙啮合全程顺畅，不会出现半程卡滞的问题。

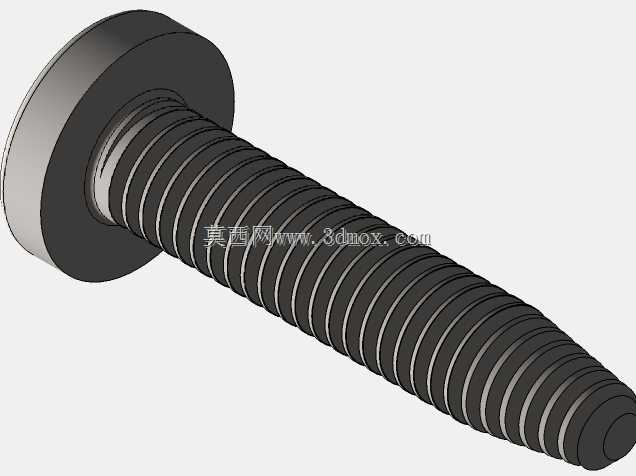

钢带尾部的自攻螺钉结构，是专门针对摩托车车架的安装位设计的，不需要额外在车架上焊接固定螺母，直接将螺钉拧入车架预留的薄板安装孔就能完成喉箍的预定位，装配时工人可以先把喉箍套在空滤器接口上，预拧固定螺钉后再调整箍紧位置，不用一直手扶着喉箍对准位置，能大幅降低流水线的装配耗时。钢带表面没有做多余的镀铬装饰层，而是采用达克罗表面处理，耐盐雾性能可以满足摩托车户外使用的需求，不会因为长期淋雨出现锈迹污染周边的橡胶管路。

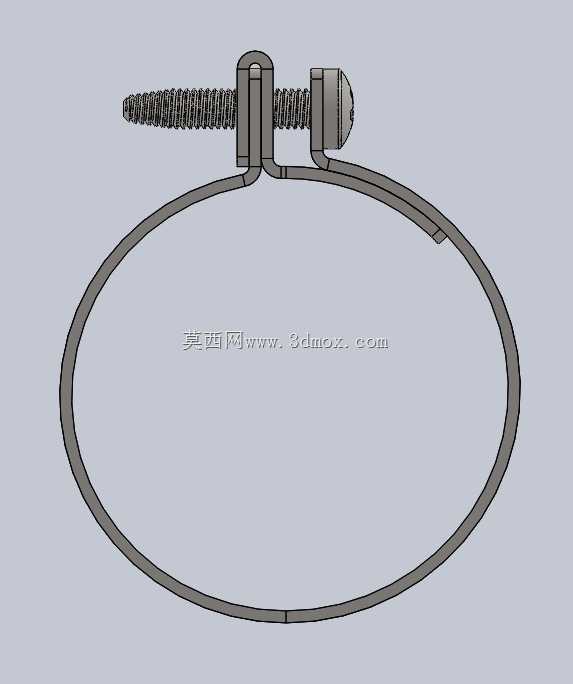

箍紧状态下钢带的环向圆度误差控制在0.2mm以内，不会出现局部箍紧力过大导致橡胶管变形缩径的问题，也不会因为局部贴合不严出现漏气隐患。蜗杆头部的十字槽做了加深处理，气动螺丝刀批头卡入后不容易滑出，适合产线快速装配的作业节奏，即便后期售后维护时，普通十字螺丝刀也能顺利拧动，不会出现槽口过浅拧花的问题。
