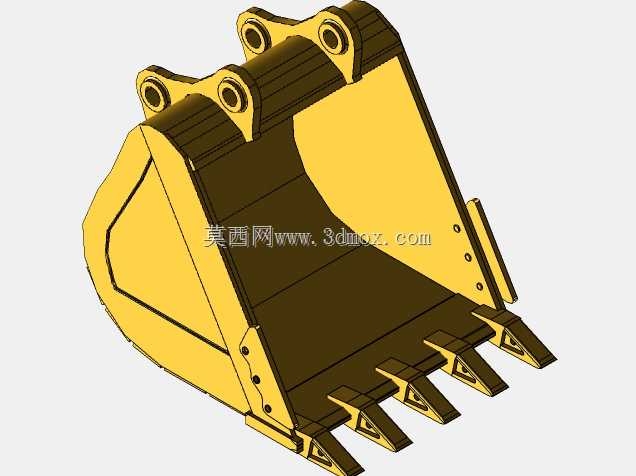

矿山作业用耐磨型挖掘机铲斗结构设计

矿山重载采掘场景下，普通铲斗常出现斗根焊缝撕裂、耳板铰接孔失圆、侧刃板早期磨穿的失效问题，这款铲斗的结构设计完全围绕加工落地与工况耐久做针对性取舍。斗唇部位没有采用市面上常见的整板切割方案，而是将斗齿座与唇板做嵌入式嵌合结构，加工时先在唇板对应位置铣出与齿座根部完全贴合的梯形卡槽，齿座嵌入后再做周边满焊，相比直接平贴焊接的结构，焊缝承受的剪切载荷能降低四成以上，避免挖掘硬岩时齿座受冲击直接从根部掰断。侧刃板外侧额外预留了耐磨板堆焊的加工余量，不需要额外拼接附板，堆焊层可以直接与母材熔合，不会出现附板受撞击脱落的问题，加工时只需要在侧刃边缘铣出3mm深的堆焊基准槽，就能保证堆焊层厚度均匀，不会因为堆焊高低差导致作业时额外的阻力损耗。顶部的四个铰接耳板没有采用分体焊接结构，而是两两成对与上盖板做一体化折弯成型，耳板上的铰接孔在加工时一次装夹完成镗孔，同轴度公差可以控制在0.05mm以内，避免分体焊接后耳板错位导致的销轴偏磨问题，装配时不需要额外修锉耳板内孔，销轴可以直接顺利穿入，能大幅减少现场装配的修配工作量。斗体内部的弧形过渡面没有做等厚设计，靠近斗唇的受冲击区域板厚比靠近铰接端的区域厚6mm，既保证了冲击部位的结构强度，又不会让整个铲斗重量过大导致挖掘机小臂负载超标，加工时弧形板的折弯半径完全匹配物料流动的轨迹，挖掘粘湿物料时不会在斗内形成积料死角，卸料时物料能顺着弧面完全滑出，减少斗内余料残留带来的无效负载。斗齿的安装采用楔块锁紧结构，没有用传统的螺栓固定，作业时即使受到反复冲击，楔块也会越卡越紧，不会出现螺栓受振松脱导致斗齿掉落的问题，更换斗齿时只需要用撬棍敲出楔块就能完成拆卸，不需要气割切割损坏的斗齿，现场维护效率能提升数倍。侧护板与斗壁的连接位置做了圆弧过渡，没有采用直角焊接结构，避免应力集中导致的焊缝开裂，焊接时可以在圆弧位置连续施焊，不需要在直角位置反复起弧收弧，焊缝成型质量更稳定，探伤合格率能得到有效提升。
