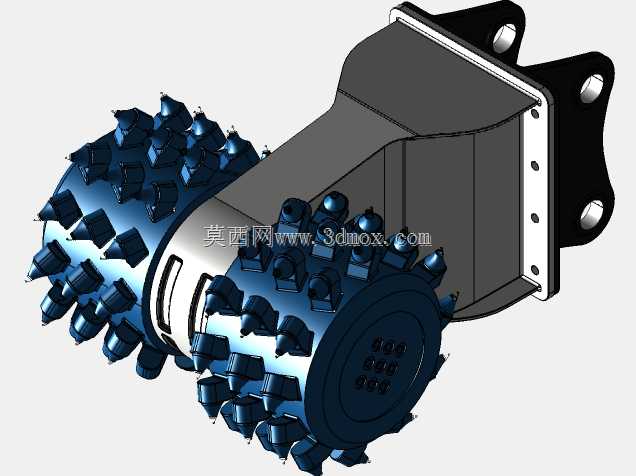

挖掘机横向铣挖研磨作业属具结构

隧道掘进、露天矿层剥离作业里，常规破碎锤冲击作业的反冲力会给挖掘机小臂结构带来不可逆的疲劳损伤，硬质合金齿的排布角度直接决定单次铣刨的切削效率，也影响齿座的受力寿命。这款研磨属具的鼓形辊体曲面做了变径弧度处理，靠近连接架一侧的辊径略小于作业端，铣削岩土时碎渣会顺着弧度自然向外侧滑落，不会卡在辊体与连接架的缝隙里造成卡滞。每一个合金齿的安装座都做了12度的内倾偏角，相邻齿座的投影轨迹完全错开，作业时不会出现同轨迹重复切削的无效做功，齿座与辊体的焊接坡口预留了2.5毫米的焊接收缩余量，避免满焊后辊体出现圆度超差的变形问题。连接法兰与小臂挂载端的贴合面做了0.1毫米的平面度公差控制，螺栓孔位采用了铰制孔设计，重载铣削时不会出现连接位窜动的问题，法兰内侧的加强筋顺着受力方向做了圆弧过渡，没有直角应力集中的薄弱点，大负载掘进时不会出现筋位开裂的隐患。辊体内部的油路通道做了等径圆角转折，液压油流经时不会产生紊流造成的压力损失，密封槽的深度公差控制在0.05毫米以内，搭配双唇口密封圈，岩土粉尘和切削产生的污水不会渗入轴承位造成磨损失效。合金齿的固定采用了卡簧式快拆结构，现场作业时齿头磨损后不需要拆解整个辊体，用专用撬棍就能快速更换齿头，减少停机维护的时间。辊体表面的齿座排布没有采用等距阵列的偷懒设计，边缘位置的齿头加密了15%的排布密度，铣挖作业边缘的岩土不会出现大块崩落的问题，作业面的平整度比常规等距排布的铣挖头提升近三成。连接架的箱体结构采用了变厚度钢板设计，靠近法兰的位置钢板厚度比外侧厚4毫米，在不额外增加过多整体重量的前提下，把挂载端的结构刚度提升了40%，不会因为重载作业出现连接架变形的问题。
