汽车用螺旋弹簧液压减震器三维设计

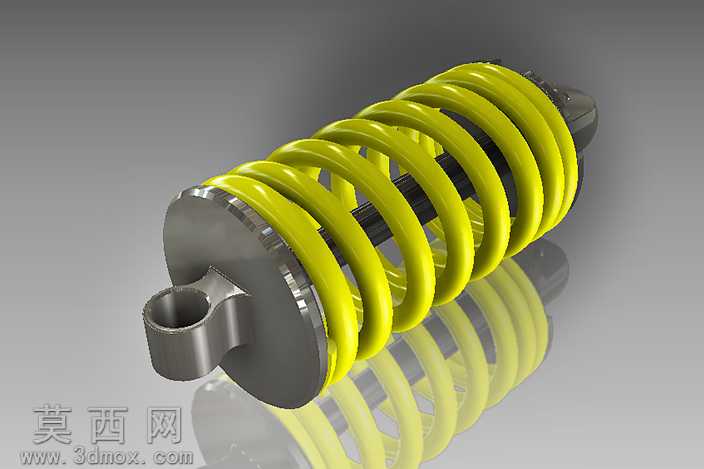

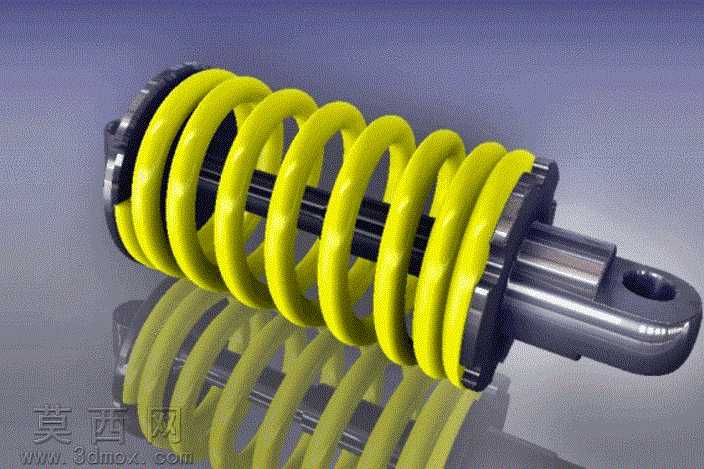

本款减震器三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的装配公差、配合关系进行了精准还原，整体结构完整无缺失，可直接用于装配验证、运动仿真与工程出图场景。模型主体由螺旋弹簧、阻尼液压缸、上下连接吊耳、端部限位挡圈、密封端盖等核心部件组成，各零件均采用独立建模后按实际装配约束完成总装，可实现爆炸视图拆解、干涉检查等操作。材质渲染阶段，螺旋弹簧部分采用亮黄色聚氨酯喷塑金属材质，通过调整金属粗糙度、反射光泽度参数还原弹簧表面的哑光防护涂层质感，同时添加细微的颗粒纹理模拟实际工件的表面处理效果；阻尼缸筒部分采用高抛光镀铬金属材质，设置较高的反射率与较低的粗糙度，还原镀铬件光亮的金属镜面效果，缸筒表面添加细微的轴向加工纹理提升真实感；上下连接吊耳采用发黑处理的高强度钢材材质，设置较低的反射率与较高的粗糙度，模拟锻钢件的哑光金属质感；密封端盖与限位挡圈采用黑色硬质橡胶与钢材组合材质，橡胶部分设置漫反射哑光属性，金属部分匹配对应钢材质感。结构设计上，螺旋弹簧采用等节距圆柱螺旋结构，建模时通过螺旋扫掠命令生成，精准还原弹簧的丝径、中径、有效圈数参数，弹簧两端设置并圈磨平结构，匹配实际安装的贴合要求；阻尼液压缸采用同轴套筒式结构，内置活塞杆、活塞阀系、密封组件的简化结构，还原液压减震器的阻尼工作原理；上下连接吊耳采用带通孔的耳轴式结构，通孔位置添加倒角细节，吊耳与缸筒、弹簧座的连接位置设置过渡圆角，避免应力集中的设计细节也在模型中有所体现。设计思路围绕车辆悬挂系统的减震需求展开，兼顾结构合理性与建模实用性，既还原了实物减震器的外观与结构特征，又保证模型的可编辑性，方便使用者根据不同载荷需求调整弹簧刚度、缸筒行程等参数，适配不同车型的悬挂改装、课程设计、方案展示等使用场景，渲染阶段采用影棚级布光，通过主光、辅光、轮廓光的组合搭配，突出各部件的材质差异与结构轮廓，背景采用渐变灰调配合底部反光板，模拟专业产品渲染的展示效果，让模型整体视觉表现更贴近实物拍摄效果。
