多级齿轮传动减速箱结构三维设计

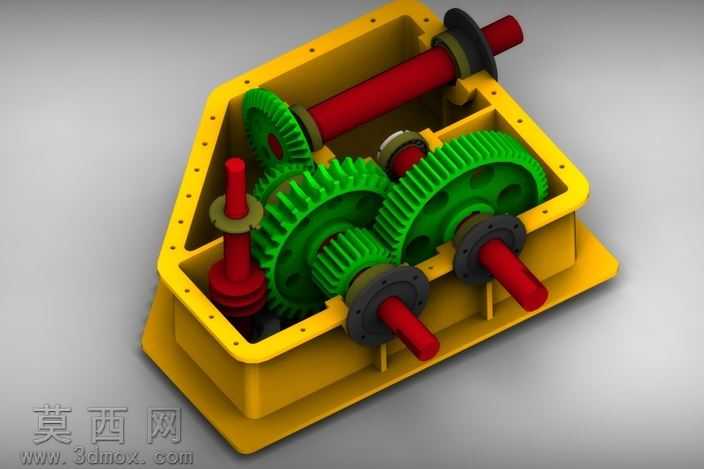

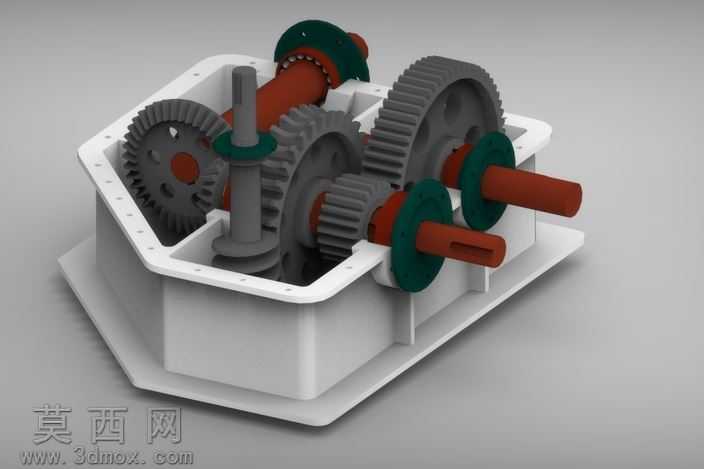

本作品是在SolidWorks软件中完成的多级齿轮传动减速箱三维建模设计，整体建模过程遵循机械设计规范，从传动方案布局到单个零件建模再到整体装配，完整还原了多级齿轮减速箱的内部结构与装配关系。建模初期首先确定减速箱的传动比分配方案，根据输入输出轴的布置要求，规划各级齿轮的啮合位置与轴系走向，采用剖视展示的方式呈现箱体内部结构，让各级齿轮的啮合状态、轴系支撑结构清晰可见。零件建模阶段，针对不同模数的圆柱齿轮，采用参数化建模方式生成齿廓特征，保证齿形符合渐开线设计标准，齿轮的轮毂、辐板结构均按照实际传动受力需求设计，兼顾结构强度与轻量化要求；各传动轴根据承载需求设计轴径变化，预留轴承安装位、齿轮定位轴肩以及轴端伸出段，还原真实轴类零件的结构细节；箱体采用剖分式结构设计，箱壁上的轴承安装孔、连接螺栓孔、定位销孔均按照装配公差要求定位，箱体边缘的连接法兰、加强筋结构完整还原，保证箱体的支撑刚度。材质与渲染阶段，为不同零件赋予贴合实际工业产品的材质属性：箱体采用亮黄色工程漆金属材质，模拟工业减速箱常用的涂装效果，表面设置细微的漆面颗粒质感提升真实度；各级齿轮采用鲜绿色工程塑料或涂装金属材质，与箱体形成鲜明视觉区分，清晰展示传动部件的布局；传动轴采用深红色涂装金属材质，轴承部位采用深灰黑色金属材质还原轴承座与端盖的外观，不同材质的色彩区分既提升了渲染图的可读性，也符合工业产品的配色习惯。装配过程严格按照机械装配工艺顺序完成，先将齿轮、轴承等零件装配到对应传动轴上形成轴系组件，再将各轴系组件依次装入箱体的对应安装位，保证各级齿轮的啮合间隙符合设计要求，轴系的轴向定位准确，最终呈现的剖视效果可以直观看到动力从输入轴传入后，经过多级齿轮副的逐级减速增扭，最终从输出轴传出的完整传动路径，清晰展示了多级齿轮传动的结构原理，可用于机械原理教学演示、减速箱设计方案验证等场景。
