手机主板激光打标专用工业设备

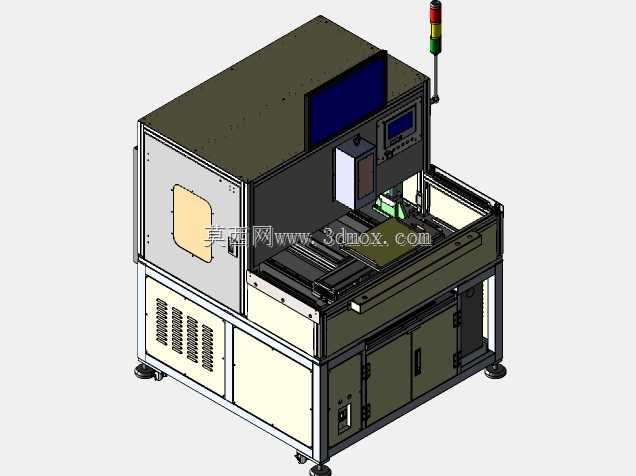

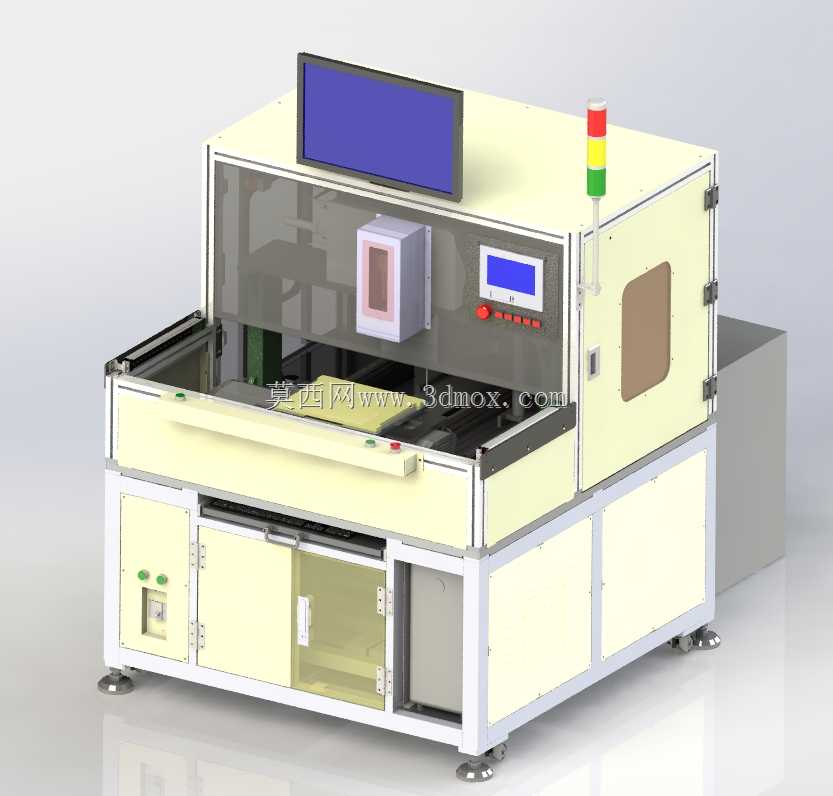

这款设备主要面向消费电子制造领域的手机主板生产工序，针对手机主板表面的字符、二维码、追溯标识打刻需求设计，可集成在SMT生产线后端、主板测试工序前后，完成主板的身份标识打刻作业，满足电子制造行业全流程追溯的生产要求，适配3C电子制造车间的流水线生产节拍，可对接产线MES系统实现打标数据的实时同步与追溯。设备整体采用立式柜式结构设计，下部为电气与激光源安装柜体，中部为封闭打标作业腔，上部集成操作显示与状态警示组件，整体布局紧凑，充分利用车间垂直空间，减少水平方向占地，底部配置可调支撑脚轮，既方便设备移位调整，也可在固定安装时调平保证设备运行稳定性。作业腔采用半封闭防护结构，正面设置可开合防护门与观察窗，既能够阻挡激光打标过程中产生的散射激光，保护操作人员眼部安全，也可观察内部打标作业状态，侧面设置通风散热栅格，配合内部散热回路保证激光源、电气元件长时间运行的温度稳定。设备顶部配置三色警示灯，可实时反馈设备运行、待机、故障状态，操作显示屏倾斜布置在作业腔上方，符合操作人员站立操作的视觉角度，减少长时间操作的视觉疲劳。打标工位配置精密平移载台，可实现主板的精准定位与进给，适配不同规格尺寸的手机主板装夹定位，打标头可实现多维度位置调整，保证打标位置精度，打标过程无接触作用力，不会对主板上的精密电子元件造成机械损伤，打标标识清晰耐磨，可耐受后续生产环节的清洗、焊接、组装等工序的磨损与腐蚀，不会出现标识脱落模糊的问题。设备的电气控制、激光发生、散热系统全部集成在下部柜体中，柜门设置安全锁具，避免非维护人员随意触碰内部高压、光学组件，柜体内部预留充足的走线与维护空间，方便日常的元件检修与光路校准作业，整体安装边界适配常规电子车间的设备布局要求，无需特殊地基处理，接入车间电源与压缩空气即可投入使用，可快速对接现有生产流水线，也可作为独立工位完成离线打标作业，适配多品种小批量的打标生产需求。
