斜拉式管道组合步行桥结构设计

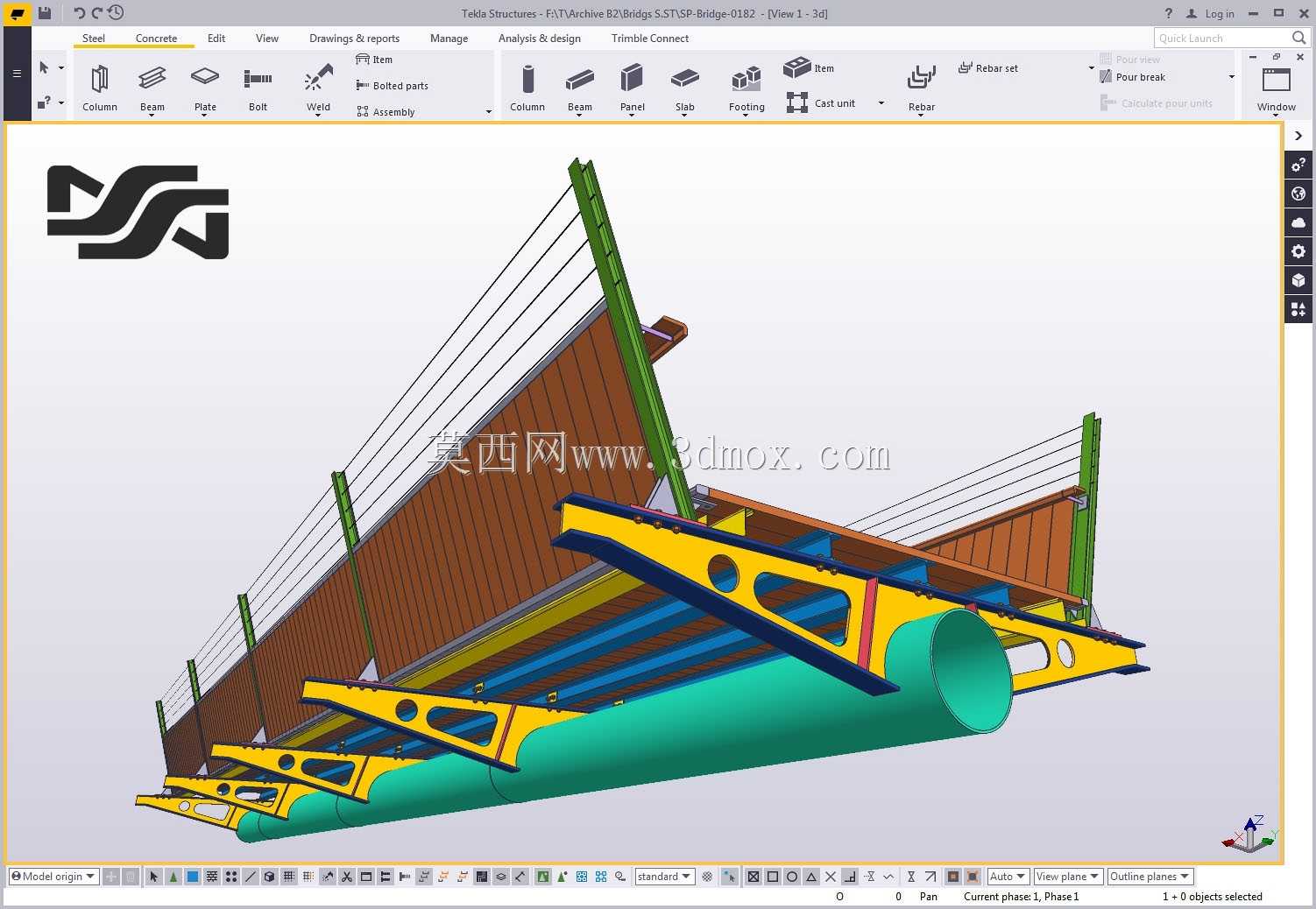

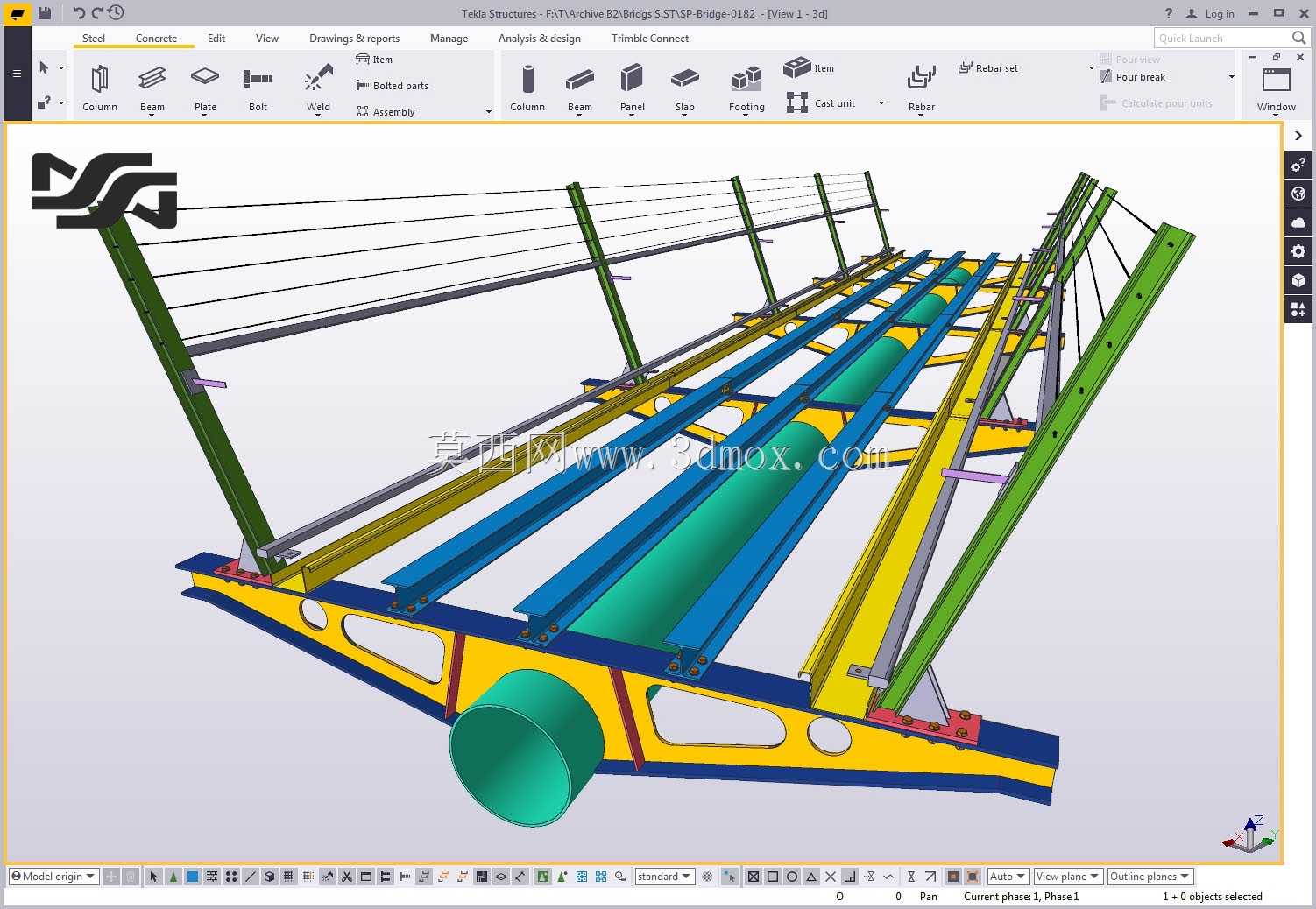

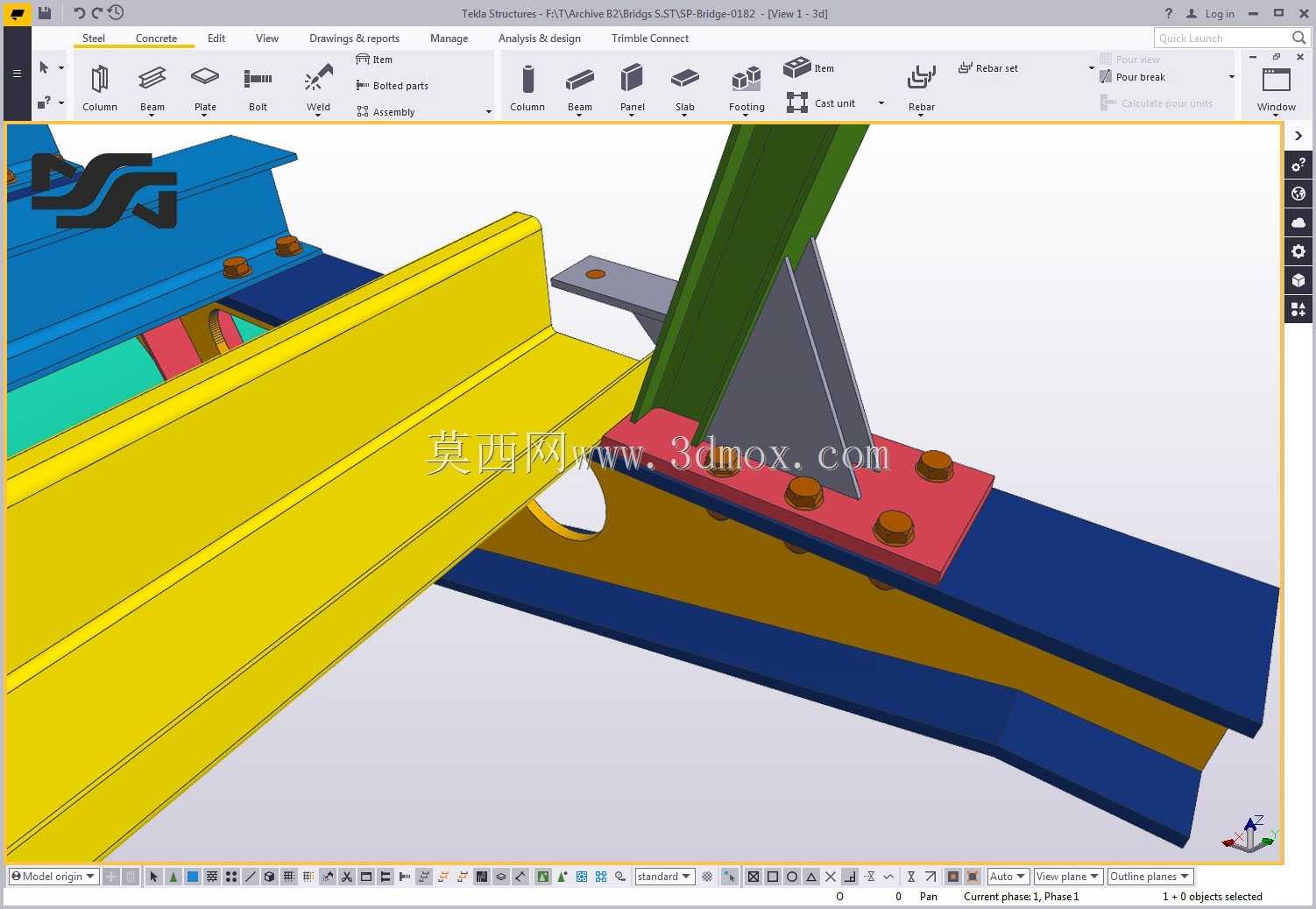

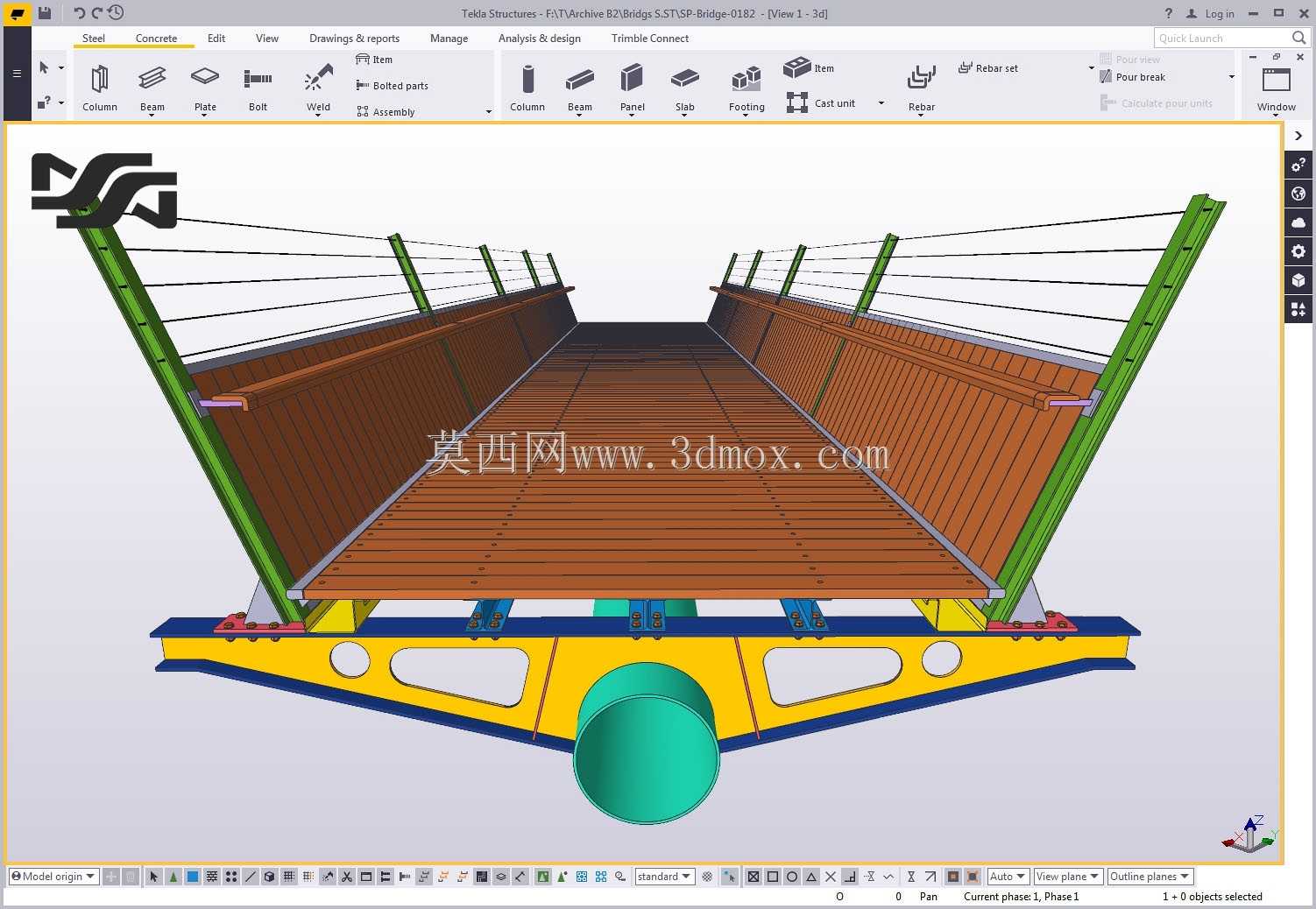

大跨度步行桥落地施工中，常遇到下部支撑结构占用通行净空、现场拼装时构件对位偏差超差的痛点，这款桥体设计直接把主承重管道作为下部核心受力件，省去了传统桥墩的密集布设，能在跨河、跨管线的复杂场地里留出足够的下部通行空间。主承重圆管的壁厚选取做了多轮权衡，管壁过薄会在拉索张拉阶段出现局部椭圆变形，直接影响上部横梁的安装贴合度，管壁过厚则会大幅提升吊装重量，给现场小型起重设备的作业带来额外负担，最终选定的壁厚参数刚好能匹配拉索的预拉力范围，张拉后圆管的径向变形量控制在装配公差允许区间内，不需要额外做内壁支撑工装。上部的黄色承力横梁做了镂空减重处理，镂空位置特意避开了拉索锚固点的应力集中区，每个锚固点下方都加了三角加强筋，避免拉索长期受交变荷载出现焊缝撕裂的隐患。桥面板采用模块化拼接设计，每块面板的侧边都做了止口定位，现场拼装时不需要反复测量对位，相邻面板的拼接缝隙能控制在毫米级，后期更换单块破损面板也不用大面积拆解桥面结构。斜向的绿色立柱是拉索的主要受力支撑，立柱和主承重圆管的连接位置做了包角式焊接节点，相比传统的平板对接节点，包角结构能把立柱传递的竖向力均匀分散到圆管外壁，不会出现局部应力过大导致的管壁凹陷。拉索的排布没有采用等间距设计，靠近桥跨中部的拉索间距更小，对应中部横梁的受力峰值区域，两端的拉索间距适当放大，在保证整体承重能力的前提下减少了拉索用量，也降低了后期拉索维护的工作量。桥体侧面的挡墙采用仿木纹理的饰面板，饰面板和后部钢骨架之间留了通风间隙，能避免长期积水导致的钢结构锈蚀，饰面板的固定件全部采用隐藏式设计，不会在桥体外观上露出凸起的螺栓头，兼顾了结构实用性和外观整洁度。主承重圆管的两端做了封头板设计，封头板上预留了和两岸基础连接的螺栓孔，安装时直接把封头板和基础预埋板对位锁紧即可，不需要在现场做圆管端部的焊接作业，大幅降低了现场施工的环境要求，哪怕是多雨天气也能完成端部对接作业。
