低水阻四螺旋桨水下航行探测装置

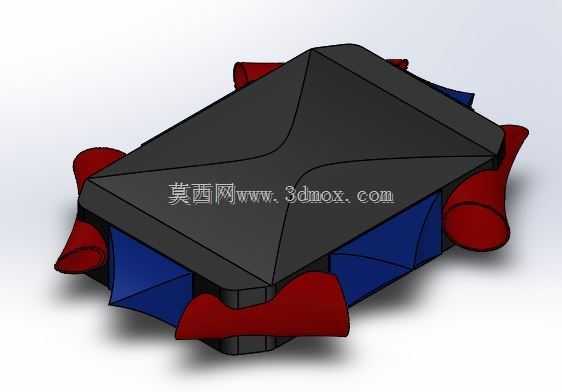

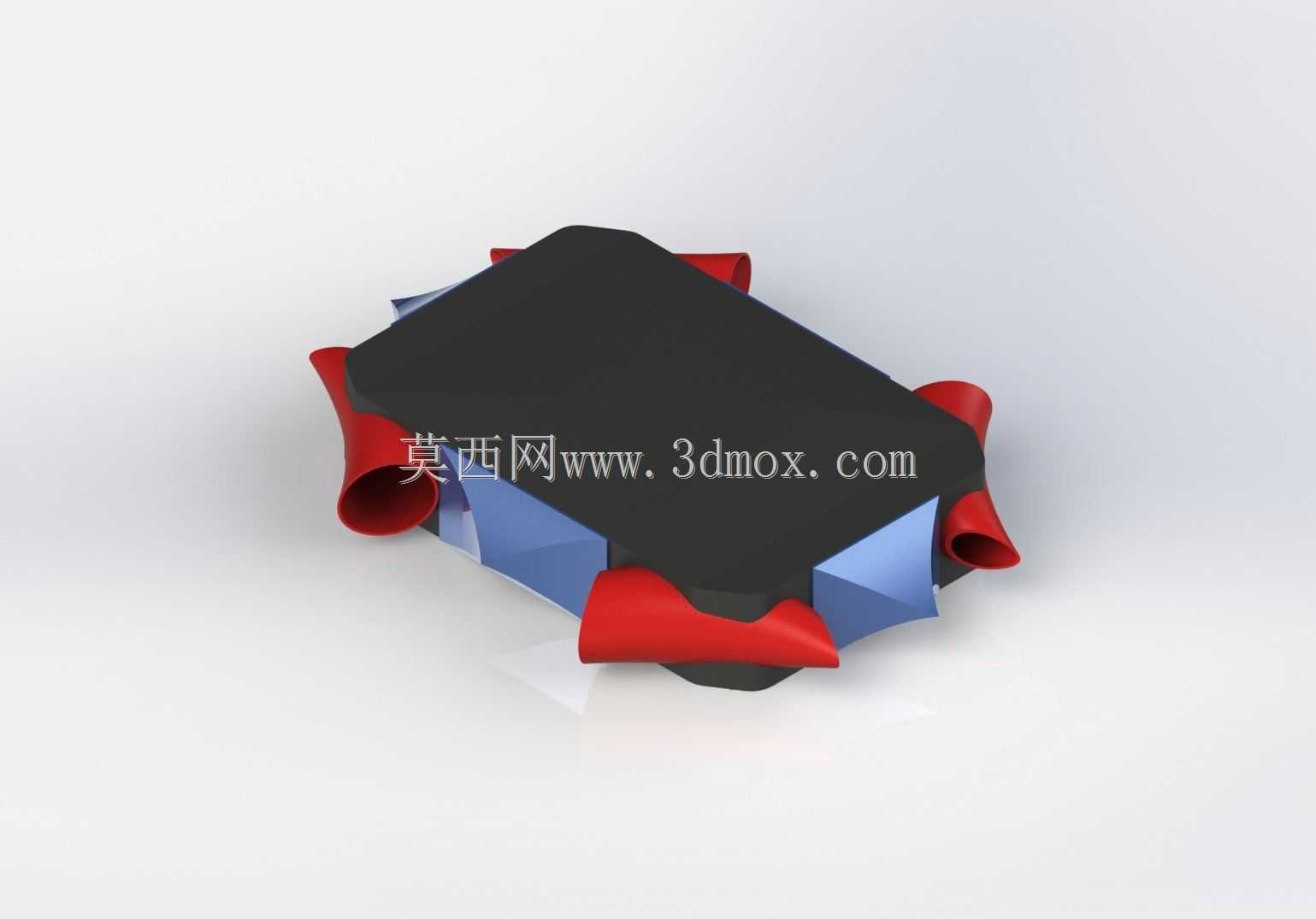

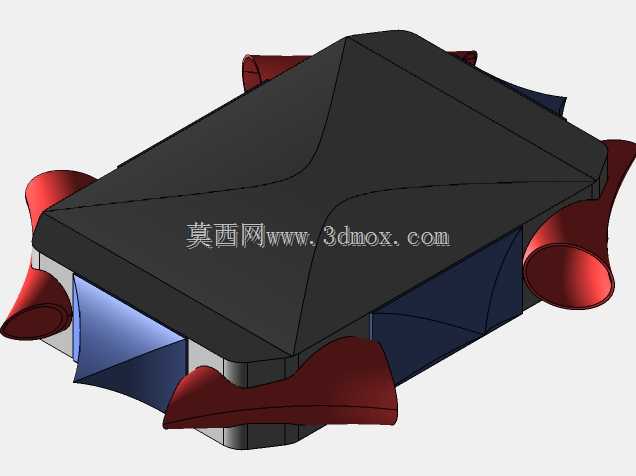

　　这款水下作业装置的核心设计逻辑围绕近海水下巡检、浅水区管线排查、养殖区水质监测这类低速近底作业场景展开，区别于传统带外露推进支架的水下ROV，整体采用扁平化切角矩形主体构型，主体上表面做了微弧过渡处理，下表面为平整平面，方便搭载声呐、水下摄像头、水质采样模块这类外接载荷时，保证安装基准面的平面度，避免外接设备安装后出现额外的紊流干扰。四个推进单元采用斜置角布局，分别布置在主体的四个切角位置，没有采用传统的前后正推、上下垂推的分体式支架结构，而是将螺旋桨的安装座与主体外壳做一体化融合设计，每个螺旋桨的轴线与主体水平面呈固定倾角，单组螺旋桨的推力可分解为水平航行、姿态调整两个方向的分力，省去了额外的垂向推进器安装空间，也减少了外露支架带来的附加水阻。

　　从结构设计的细节来看，主体外壳的棱边全部做了圆角导顺处理，导角半径根据棱边位置做差异化设置：迎流方向的上下棱边导角半径更大，可引导来流平顺贴附壳体表面流过，避免棱边位置产生流动分离形成低压涡流区；侧方棱边导角半径稍小，兼顾结构强度与流场平顺性。四个螺旋桨的外侧设置了与壳体一体化的导流护边，护边的曲面与螺旋桨旋转外圆保留均匀间隙，既可以避免水下杂物缠绕桨叶，也能对螺旋桨的吸入流起到整流作用，减少桨叶叶尖的涡流损耗，提升推进效率。螺旋桨采用弯掠式叶型设计，叶梢做了小角度上翘处理，匹配低速大推力的作业需求，在0.5-2节的常规巡检航速下，桨叶的空化起始阈值更高，不会因为局部低压产生空泡噪声，干扰搭载的声学探测设备工作。

　　安装边界方面，主体下表面预留了标准化的载荷安装螺孔阵列，螺孔的位置度公差控制在0.1mm以内，可直接适配市面上主流的水下摄像头、小型侧扫声呐、水质传感器的安装支架，不需要额外做转接板加工。主体内部的舱室采用分舱设计，中间区域为电池与控制电路舱，四个角位置为推进器的动力舱，舱室之间的隔板做了密封凸台设计，配合O型密封圈实现静密封，整体密封压力等级可满足30米水深的作业需求，外壳壁厚根据不同位置的受压情况做了变厚度设计：主体顶面与底面的壁厚稍薄，侧方与螺旋桨安装位置的壁厚做了加厚处理，可承受近岸水域常见的漂浮物碰撞，不会出现壳体变形导致密封失效的问题。

　　实际作业过程中，这种四桨斜置的布局不需要额外设置舵面结构，通过调整四个螺旋桨的转速差即可实现直行、转向、定深悬停、横移等全方向的姿态调整，在狭窄的水下管线间隙、养殖网箱下方这类受限空间里的机动灵活性远高于传统带舵面的水下航行器。流场仿真验证阶段，针对主体周围的流场分布做了多轮迭代优化，将原本在主体尾部存在的流动分离区通过尾部切角设计打散，降低了航行时的形状阻力，同功率配置下的续航时间相比同尺寸传统构型ROV提升约18%，同时因为外露结构少，在水草密集的水域作业时，缠绕水草的概率大幅降低，减少了水面维护的频次。螺旋桨与主体连接的位置做了减震胶垫安装槽，可隔绝螺旋桨转动时的振动传递到主体舱内，避免振动影响搭载的精密传感器的测量精度，也能降低整体的水下辐射噪声，减少对水下生物的惊扰，适合水产养殖区的常态化监测作业。
