四足伺服驱动仿生行走机械装置

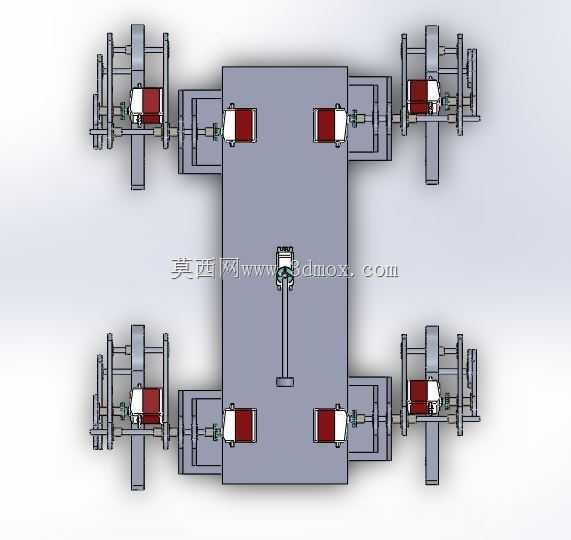

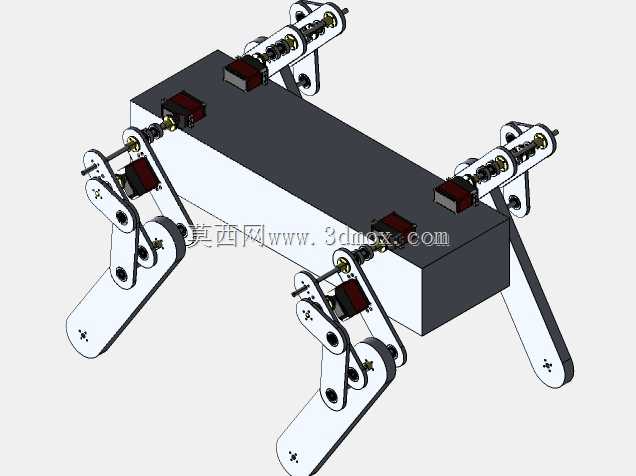

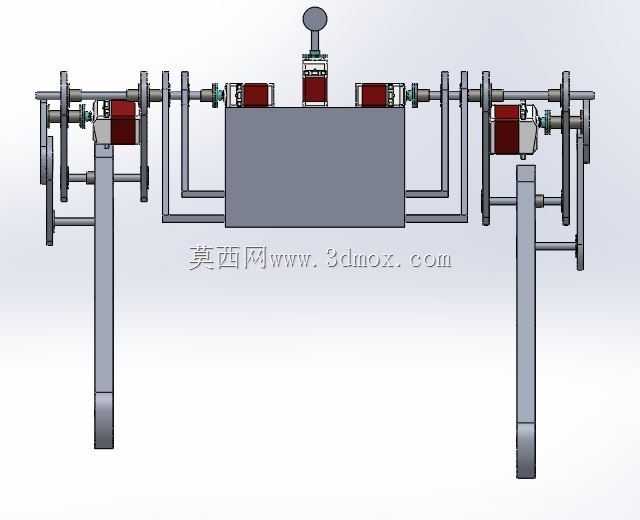

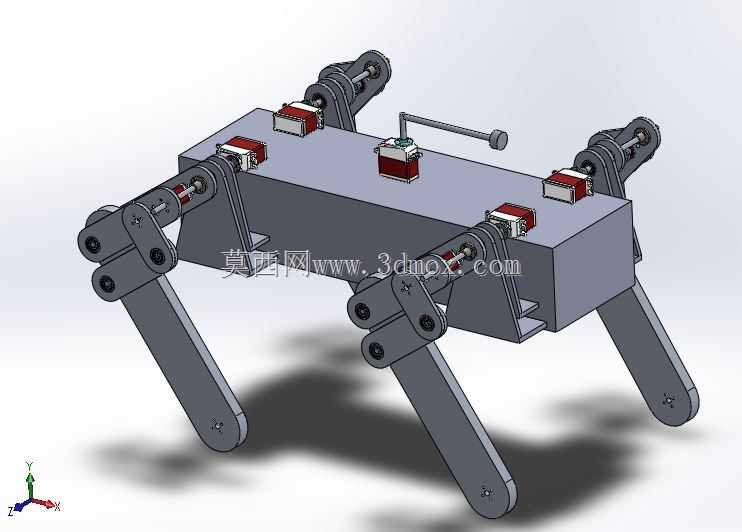

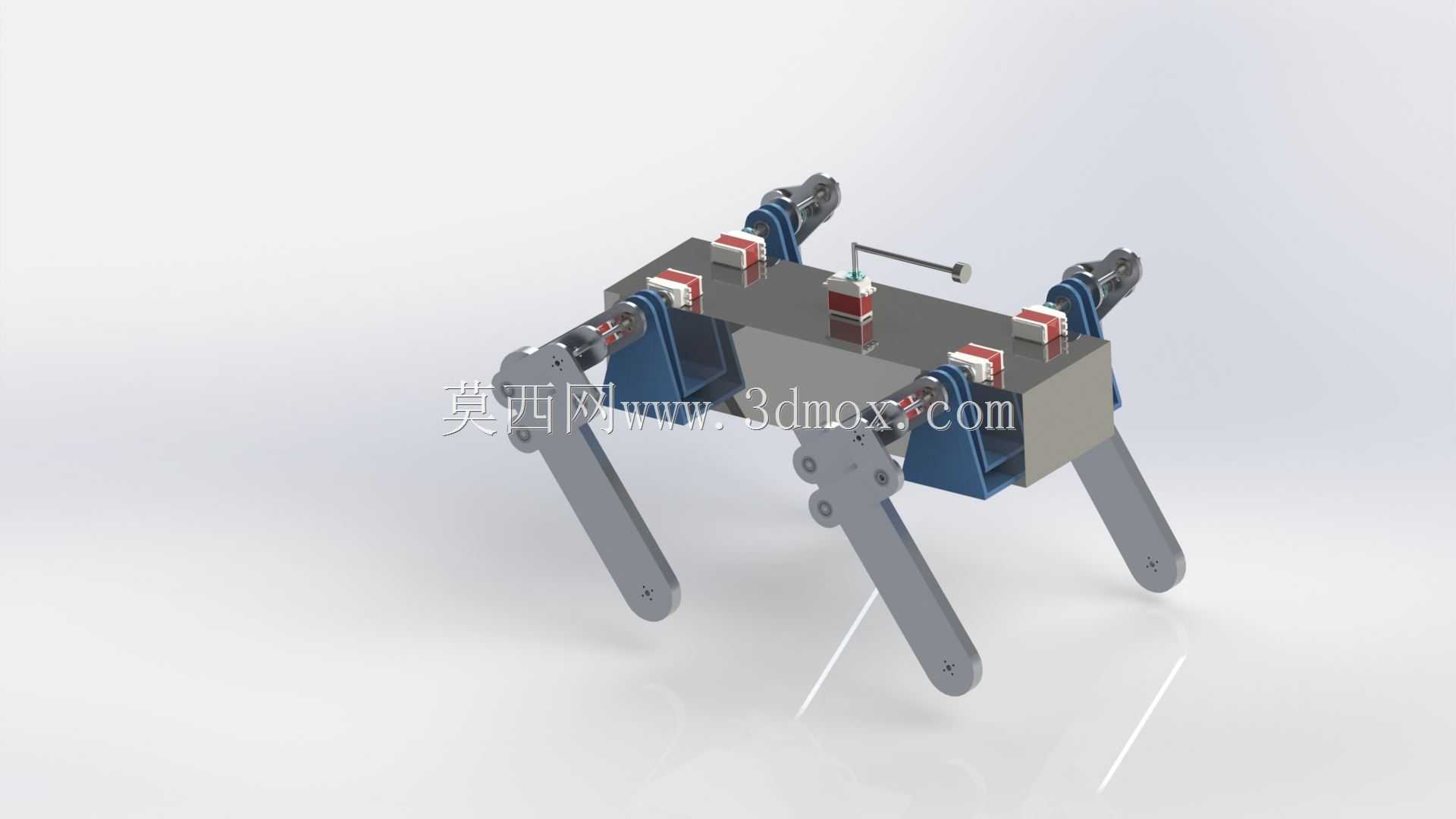

这款四足行走机械装置的设计，最初面向教学演示与小型仿生行走机构研发验证场景，可作为高校机械原理课程的实物教学载体，也能为小型巡检、地形探测类行走机构的研发提供基础结构参考，适配实验室环境下的步态算法验证、关节传动效率测试等工作。装置采用对称式躯体布局，四条机械腿分别布置在躯体四角位置，单腿采用双关节串联结构，每条腿配置两台伺服电机，分别对应髋关节与膝关节的摆动自由度，整体共8台伺服电机完成所有行走关节的驱动，可实现对角步态、小步幅平移等基础行走动作，能够应对平整桌面、轻度起伏的实验台等硬质平整地面的行走需求。设计过程中优先考虑了关节传动的刚性与运动解耦特性，腿部构件采用平板式拼接结构，关节铰接处通过销轴配合轴套实现转动约束，既降低了加工装配的难度，也能在调试阶段快速调整腿部杆件的初始安装角度，适配不同步态参数下的运动边界要求。躯体部分采用框架式平板承载结构，所有伺服电机均直接固定在躯体上盖板的安装位，省去了额外的传动转接构件，减少了传动间隙带来的运动误差，同时躯体中部预留了平整的安装平面，可根据后续测试需求加装控制板、电池组、小型传感器等功能模块，不需要额外打孔改造原有主体结构。从安装边界来看，装置整体处于站立姿态时，躯体底部距离支撑面预留了足够的离地间隙，可避免行走过程中躯体底部与地面凸起发生剐蹭；腿部处于最大摆动角度时，足端的运动轨迹不会超出躯体的横向投影边界，不会出现运动干涉问题。单腿的杆件长度经过配比优化，在伺服电机额定扭矩输出范围内，可支撑躯体完成抬腿、落步的连贯动作，不会出现关节负载超限的情况。铰接位置的转动副设计预留了润滑脂填充空间，长时间连续运行调试时也能保持关节转动的顺畅度，不会出现卡滞、磨损加剧的问题。足端采用平面接触结构，与硬质地面接触时可保持足够的支撑稳定性，不需要额外加装弹性缓冲件即可满足平整地面的行走测试需求，整体结构没有冗余的装饰构件，所有外露部件均承担对应的结构承载或传动功能，方便调试过程中观察每个关节的实际运动状态，快速排查步态调试过程中出现的运动偏差问题。
