农用旋转锄运输轮组结构设计

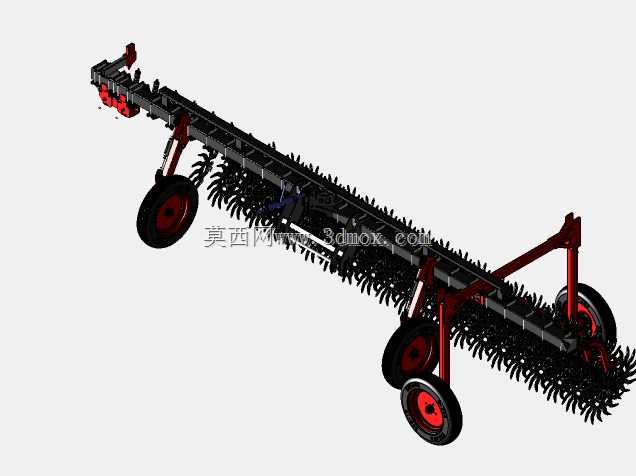

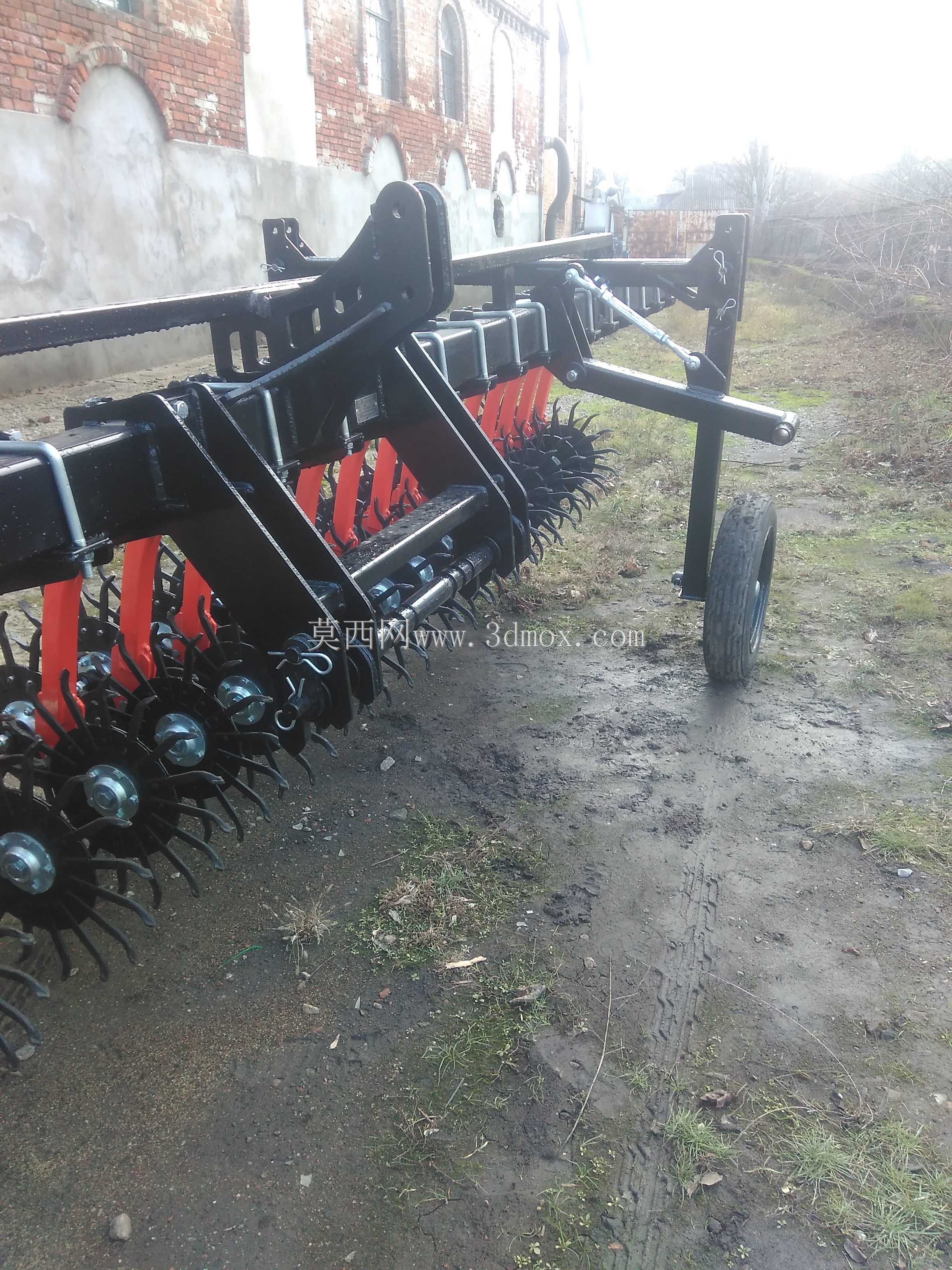

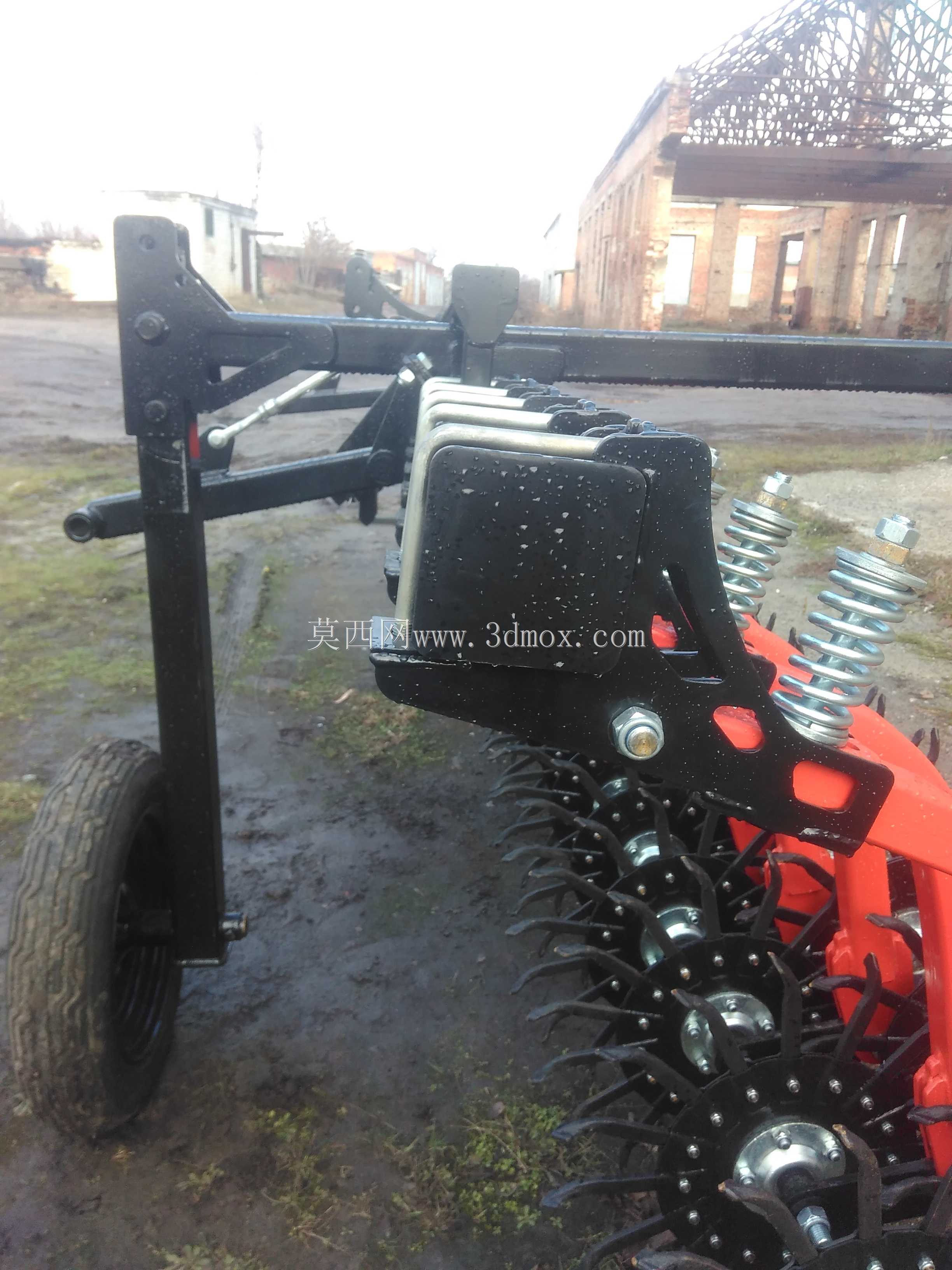

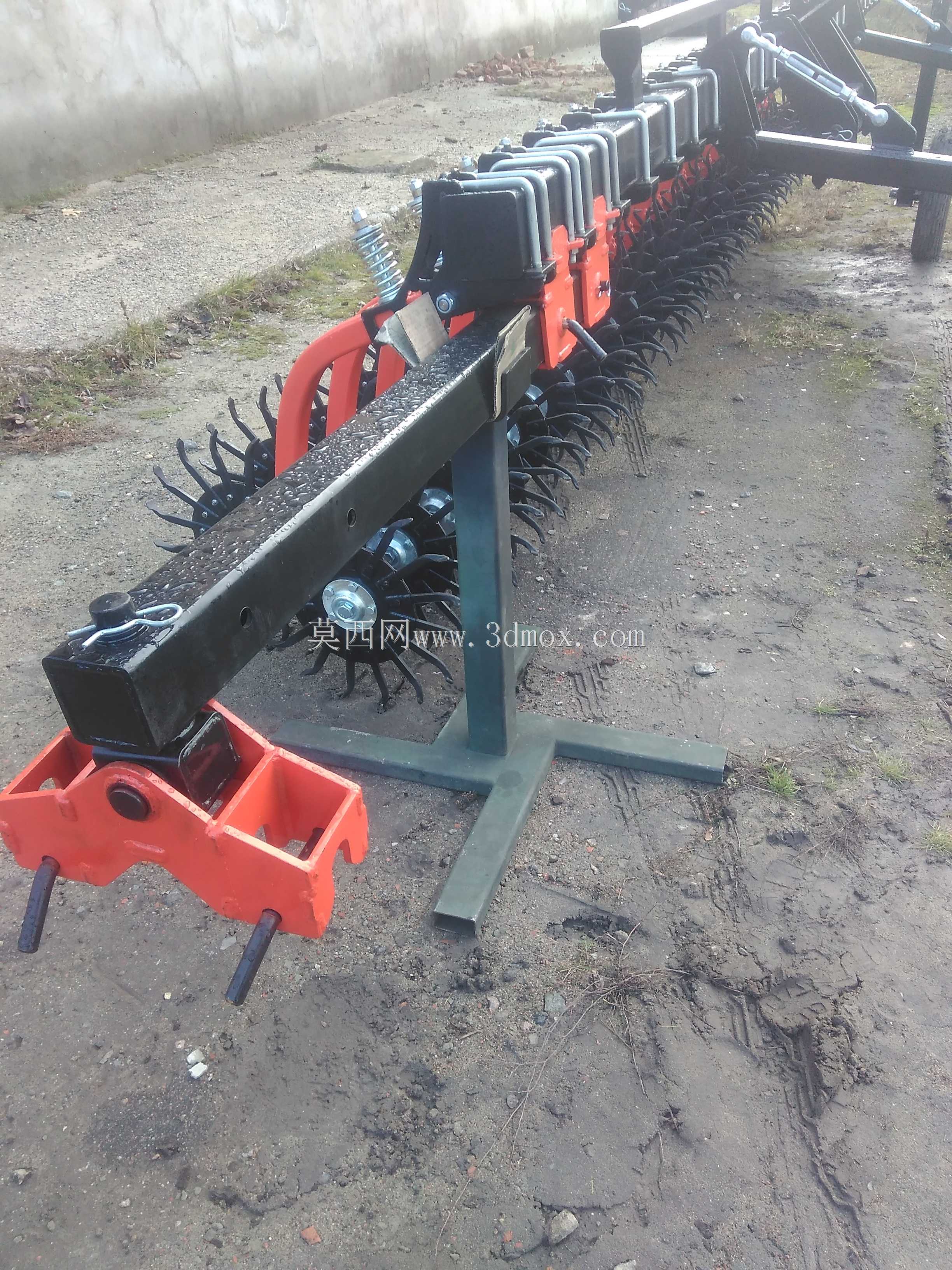

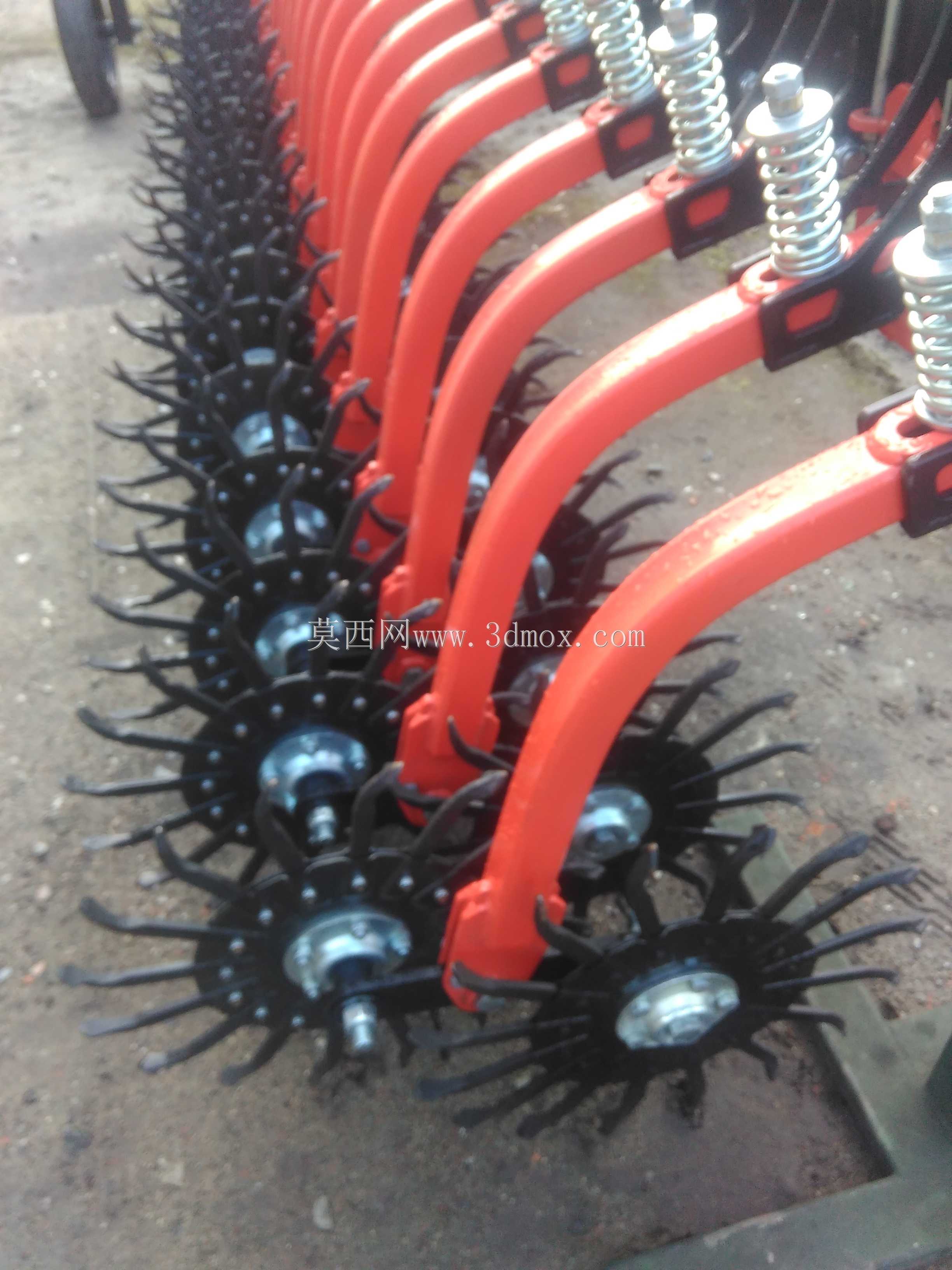

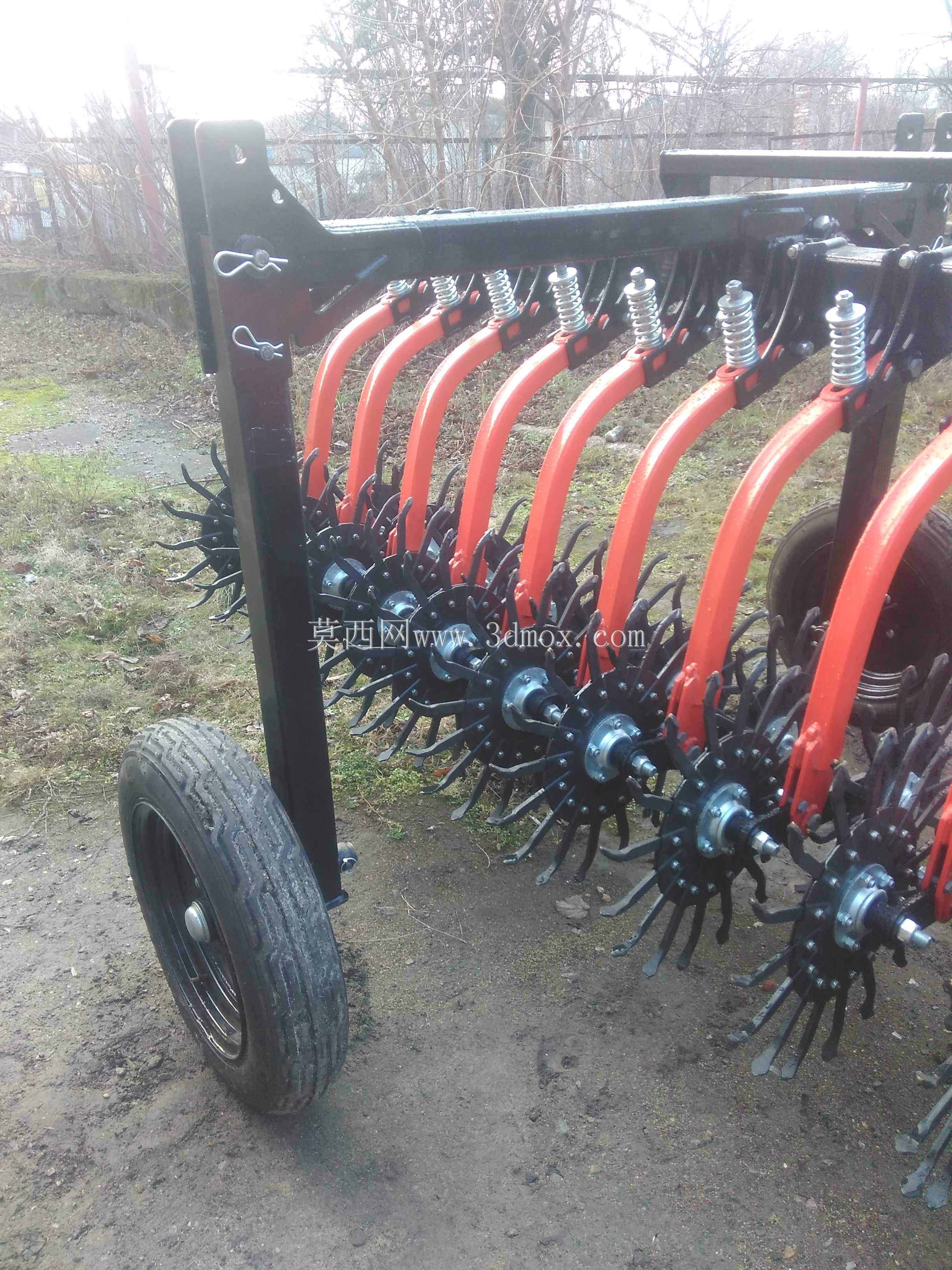

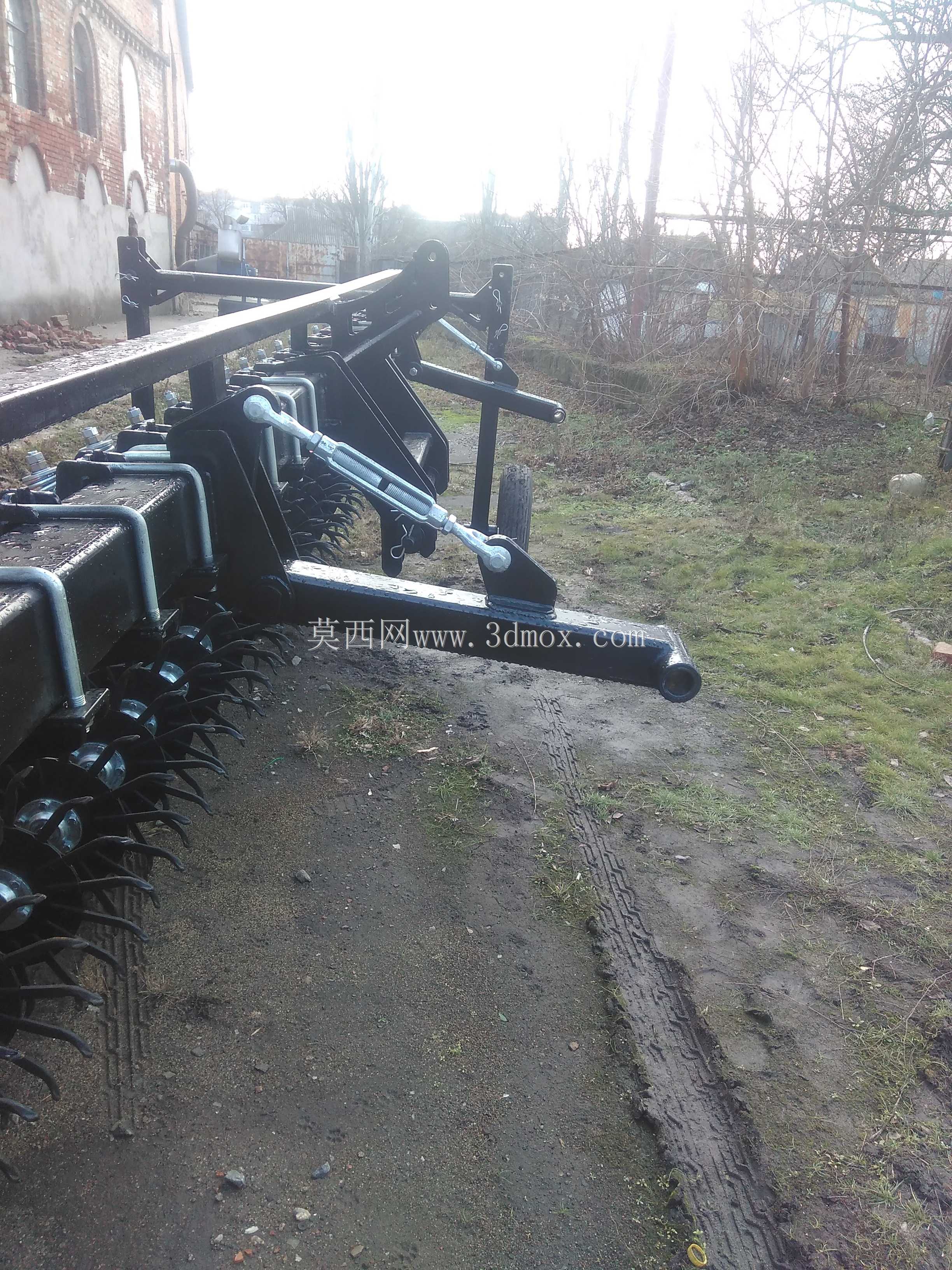

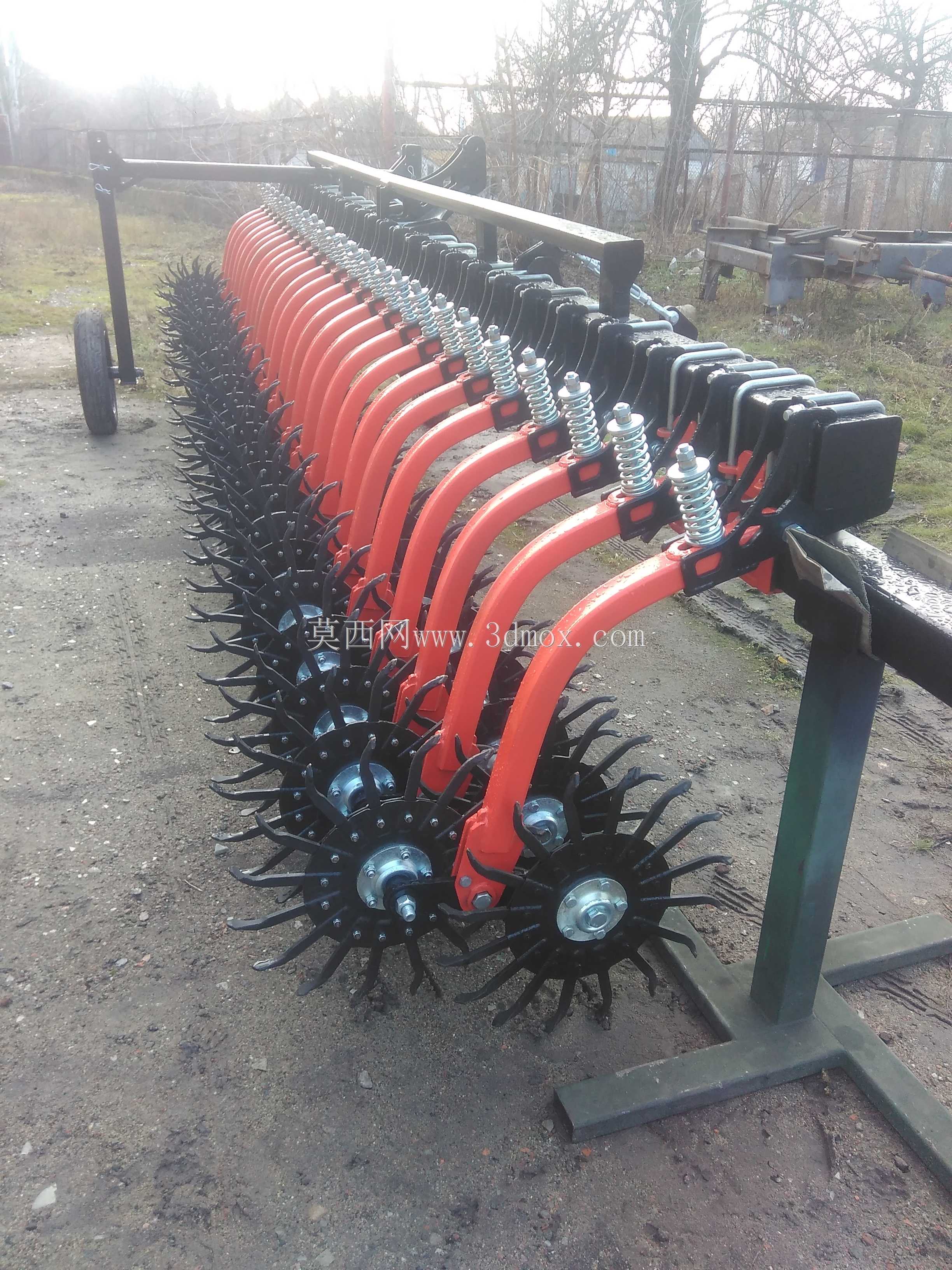

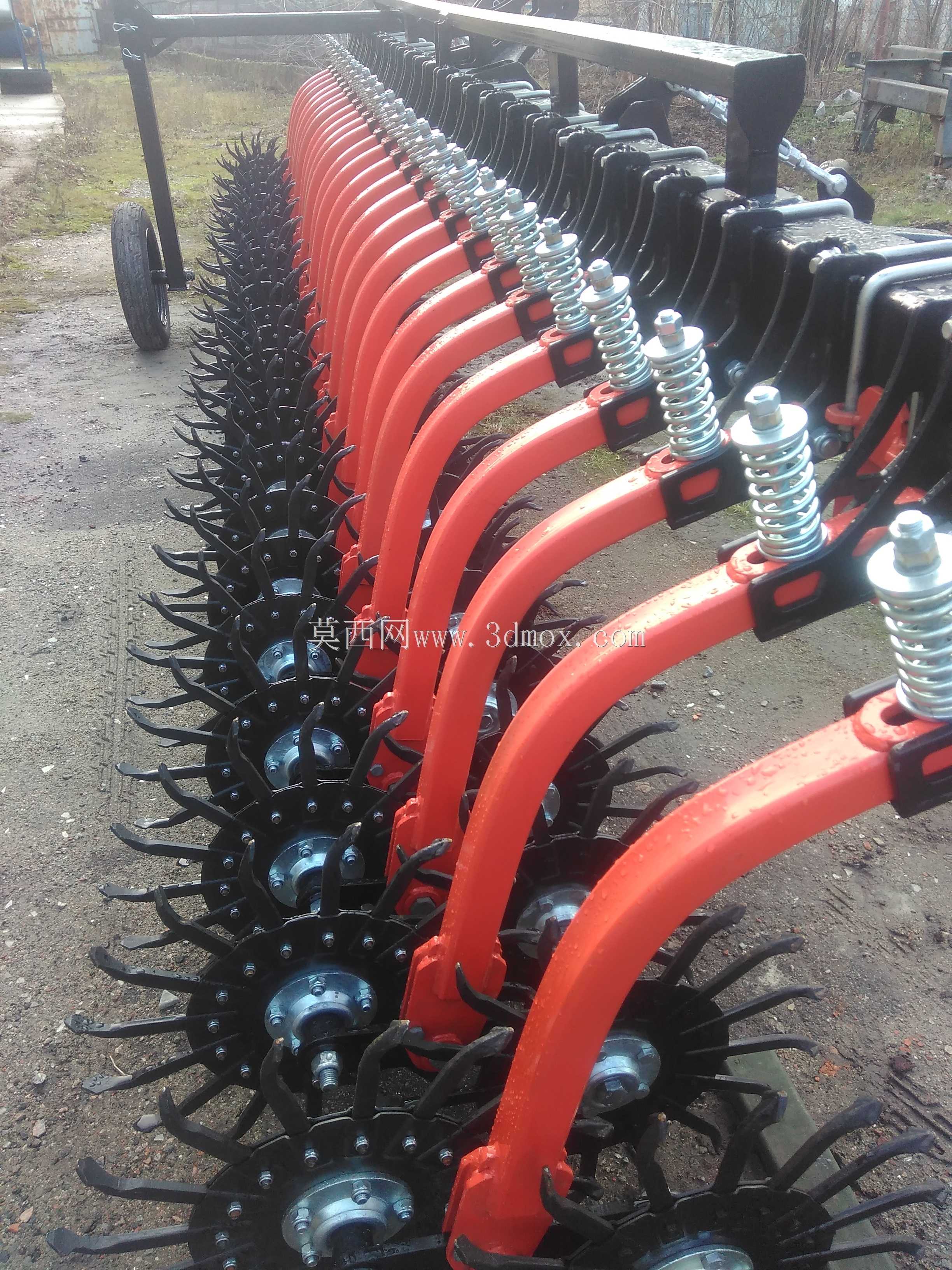

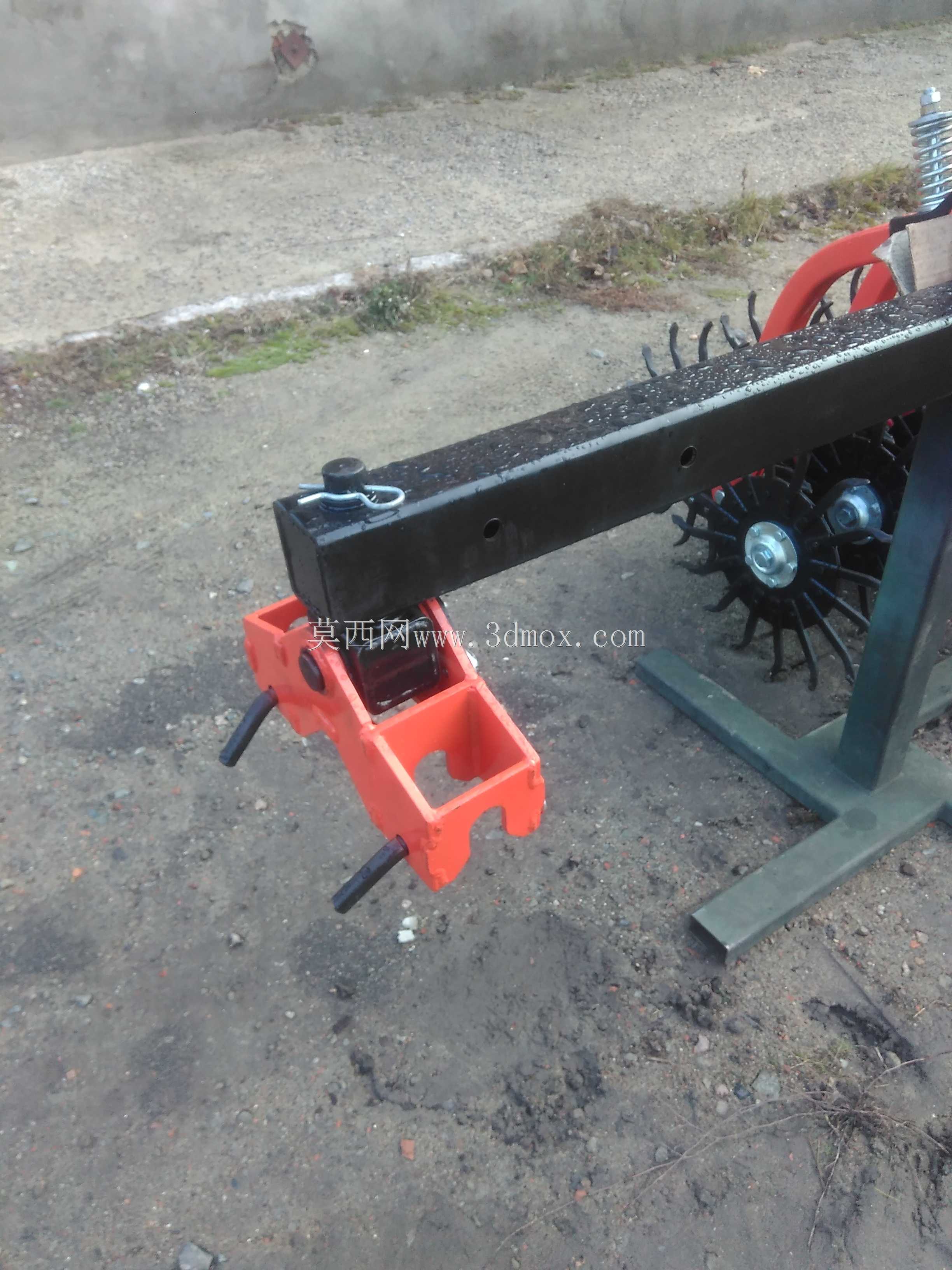

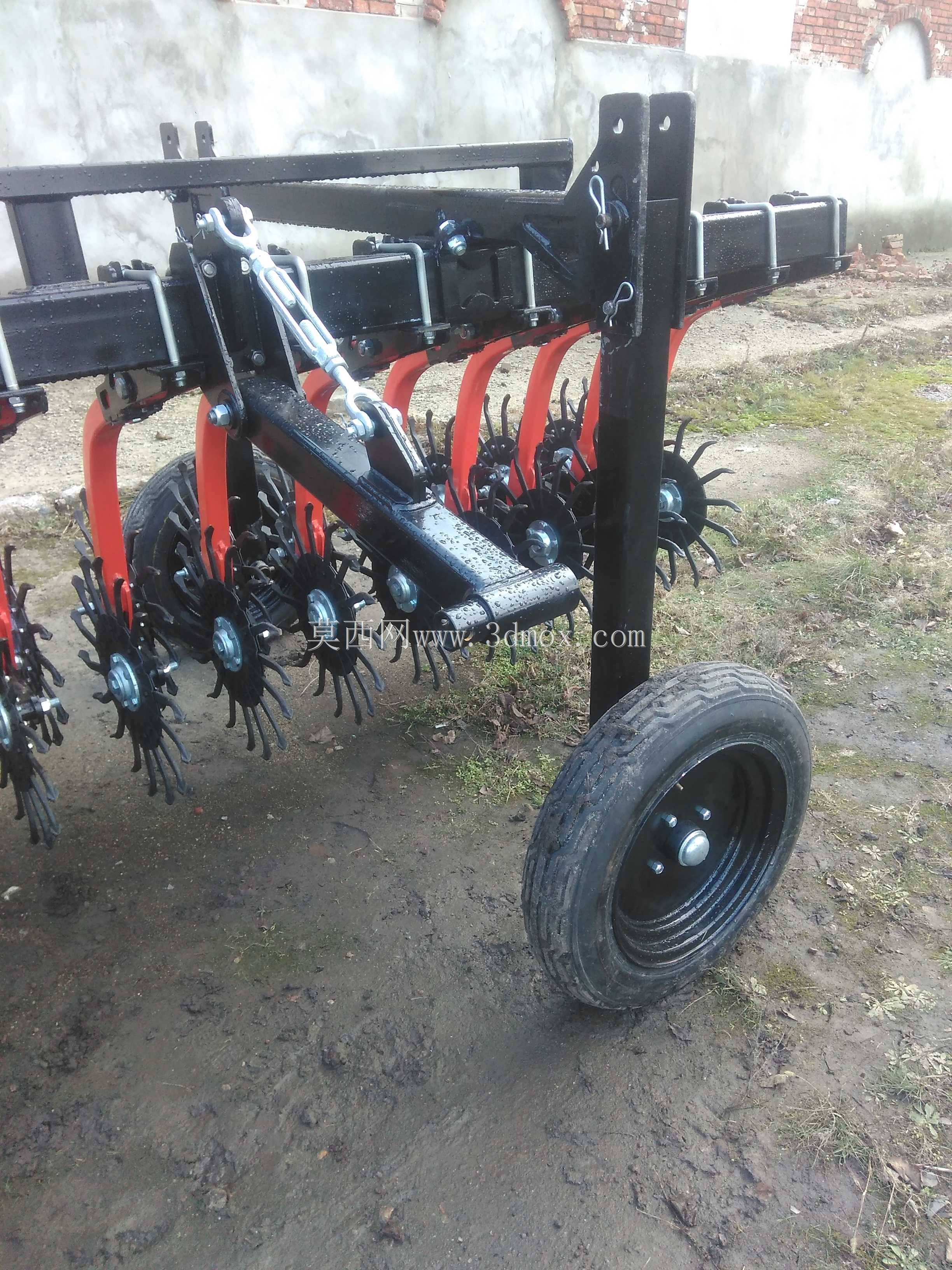

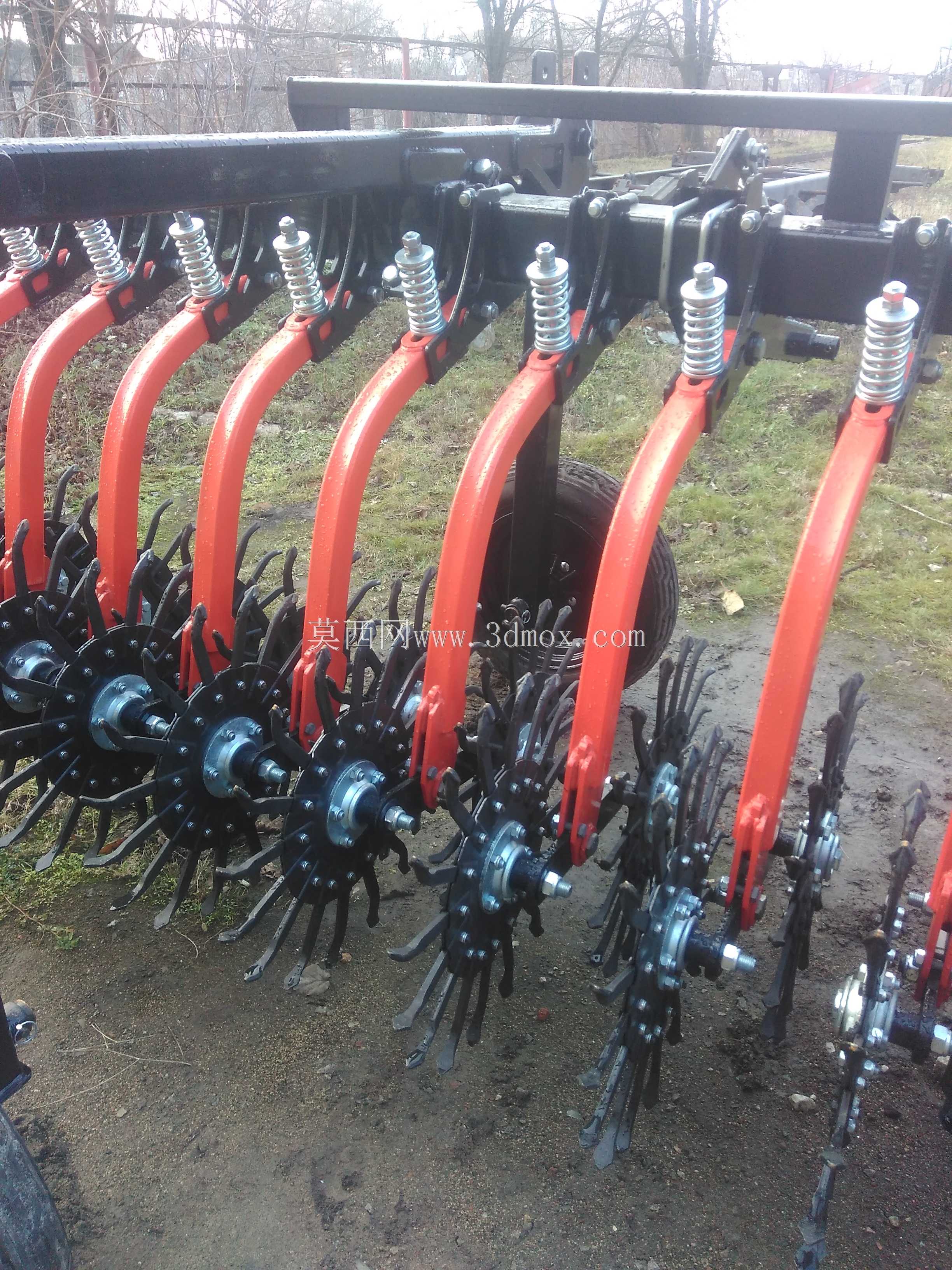

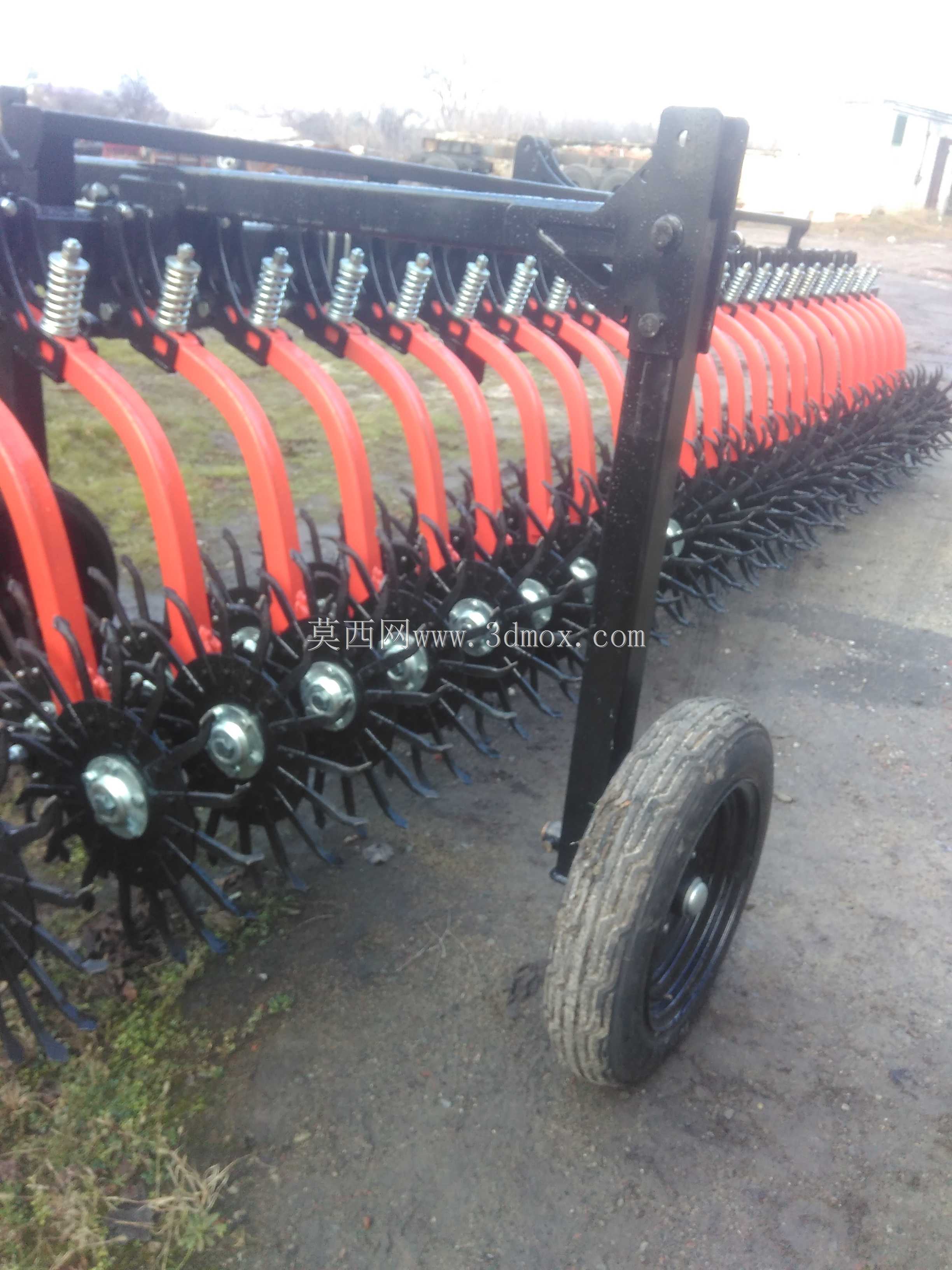

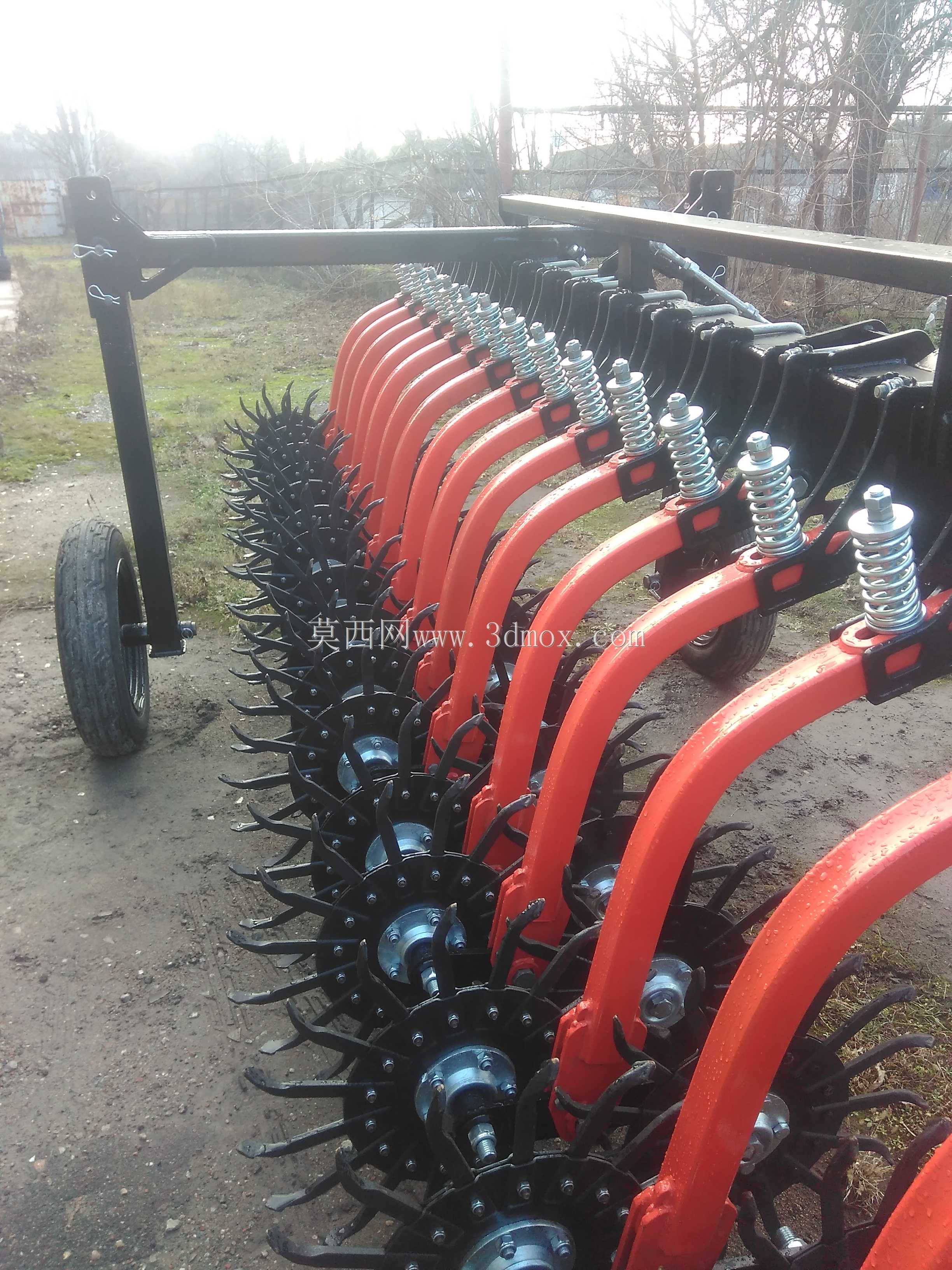

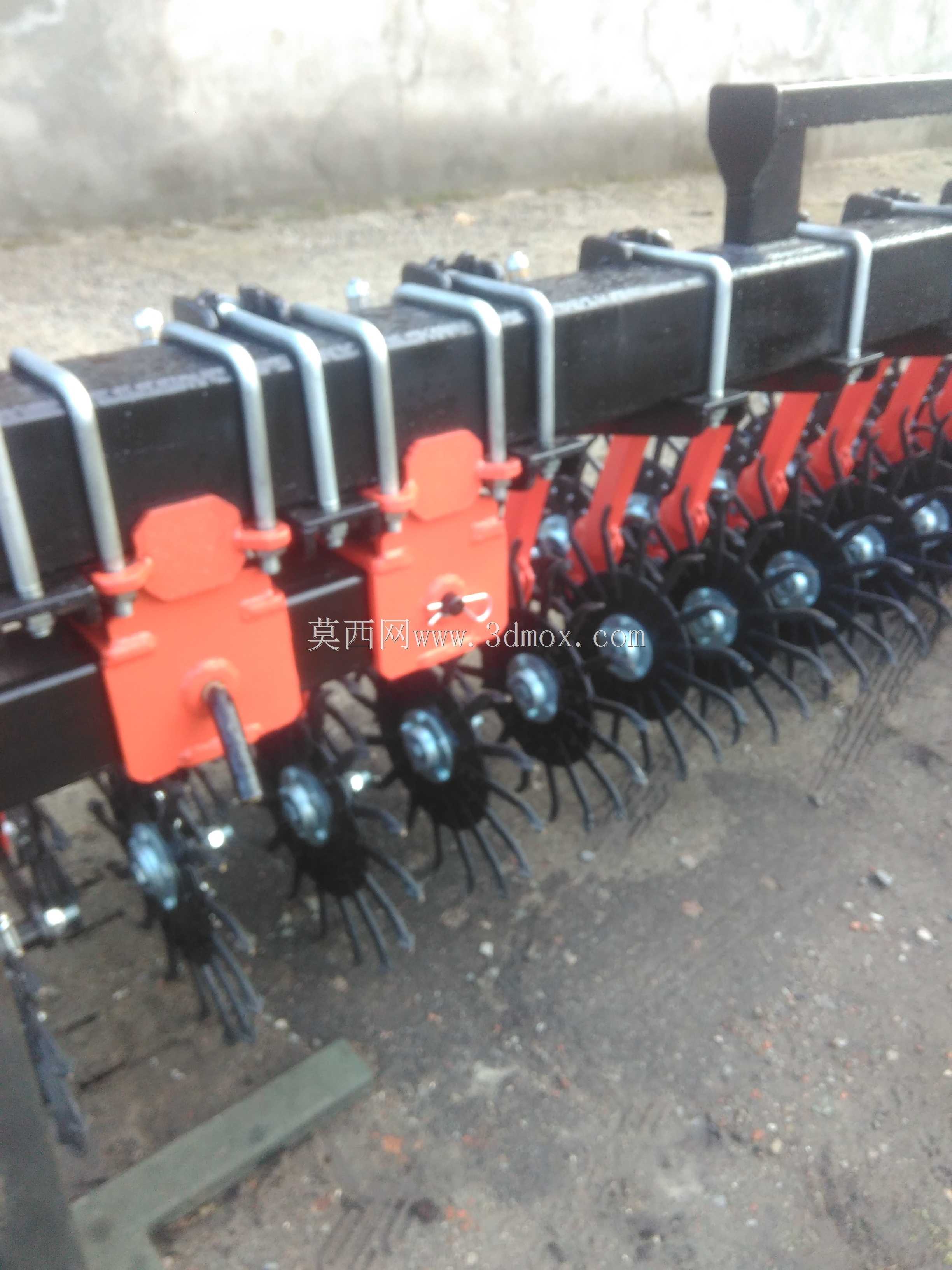

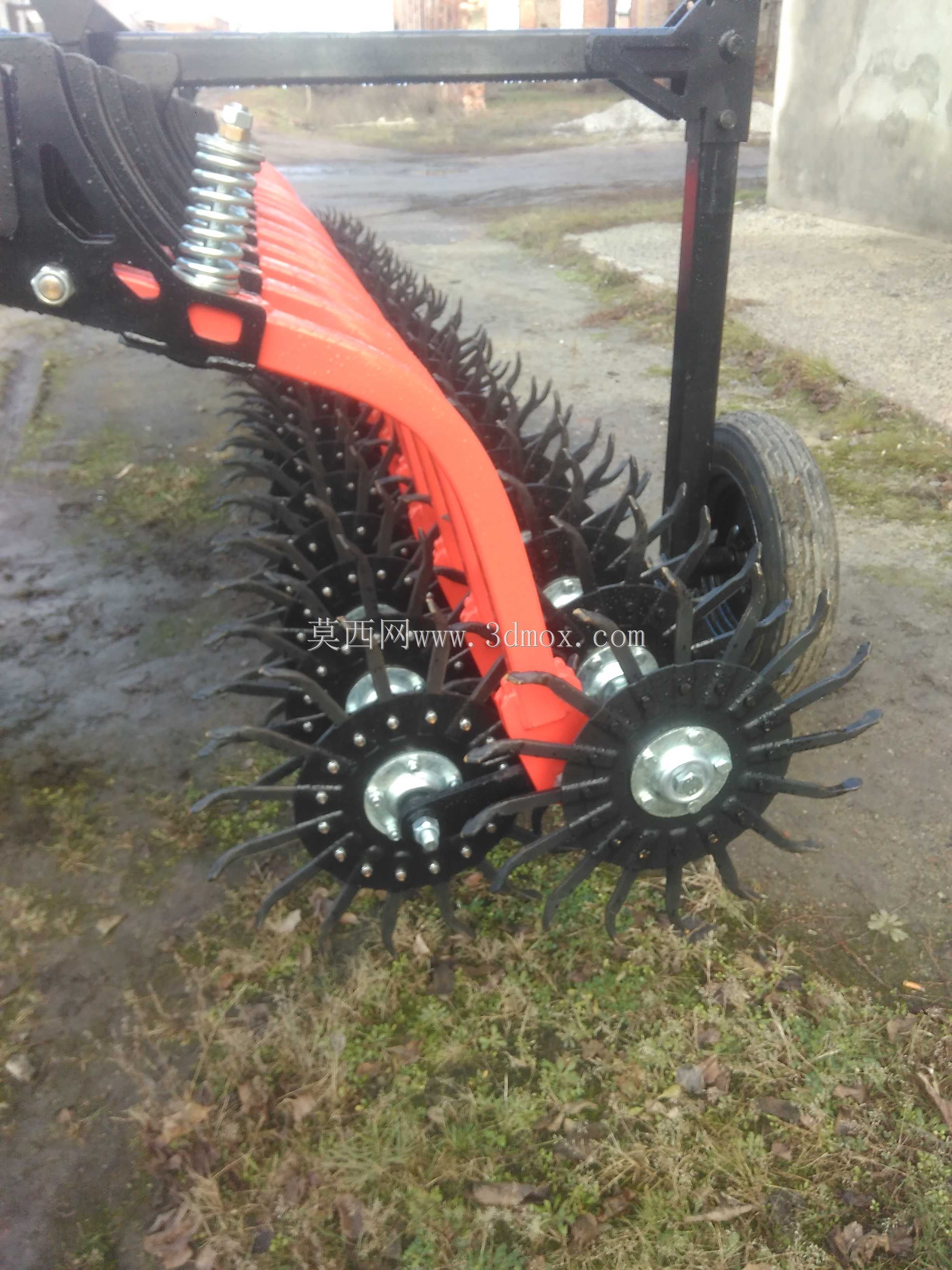

田间转场时裸露耕作部件剐蹭田埂、刮损硬化路面的问题，一直是中小型行间管理农机落地使用的隐性痛点，这款旋转锄运输轮组的结构设计，完全围绕转场工况的受力矛盾做了针对性取舍。支撑轮没有直接固定在主梁正下方，而是偏置在主梁侧方留出耕作齿的回转空间，轮架采用厚壁方管折弯成型，折弯处特意做了圆弧过渡而非直角焊接，避免转场颠簸时应力集中在焊缝位置引发开裂。轮架与主梁的连接位没有采用满焊固定，而是用快拆插销搭配U型锁扣锁紧，转场时放下支撑轮让耕作齿抬离地面12公分以上，到作业地块拔出插销就能把轮组翻折到主梁上方，不会干涉旋转锄齿的入土作业，插销表面做了渗碳处理，频繁插拔也不会出现磨损失圆导致的旷量。红色的齿座固定段特意做了15度的外倾角，让每个星形耙齿的入土角度更贴合行间松土的作业需求，齿座与主梁的连接螺栓孔留了0.2毫米的公差余量，安装时能根据不同作物的行距微调齿组间距，不会因为孔位过死导致装配时螺栓强行别入产生内应力。支撑轮选用的是低压农用橡胶轮，胎面花纹深度比普通脚轮深3毫米，在泥泞田埂转场时不容易打滑陷车，轮毂与轮轴的配合位加装了尼龙衬套，不用频繁注油润滑也能在多尘的田间环境下长期转动不卡滞。主梁上的牵引挂接位做了双层钢板补强，挂接销孔做了镶套处理，挂接拖拉机牵引架时不会因为频繁的启停冲击把销孔磨成椭圆。每个耙齿的固定座都预留了防松垫片的安装槽，作业时高频振动也不会出现齿组松动脱落的问题，相邻耙齿的排布间距特意错开了轮组的支撑投影位置，翻折轮组时不会出现齿片剐蹭轮胎的情况。轮架上还焊有一段挂链，轮组翻折到作业位置时可以用挂链把轮架固定在主梁上，不会因为机身晃动垂落刮碰作物。所有外露的钢制部件都做了喷塑处理，红色的齿座、黑色的主梁与轮架配色区分清晰，日常检修时能快速分辨不同功能的部件，喷塑层的厚度控制在80微米左右，既能抵御田间的水肥腐蚀，也不会因为涂层过厚影响配合件的装配精度。
