龙门式数控加工设备整机结构设计

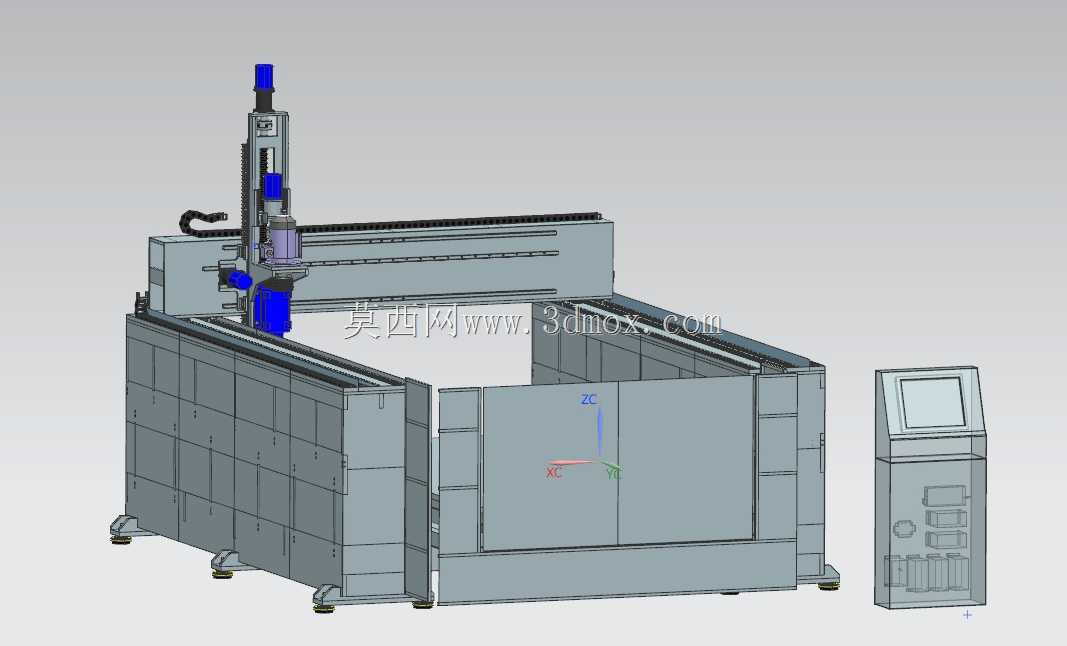

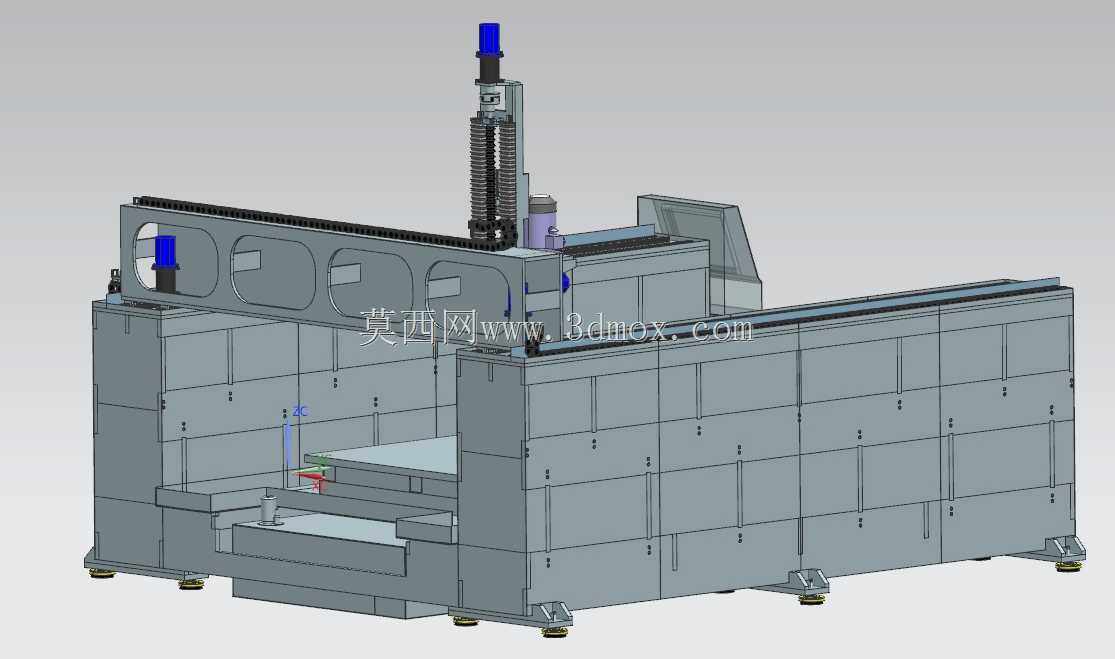

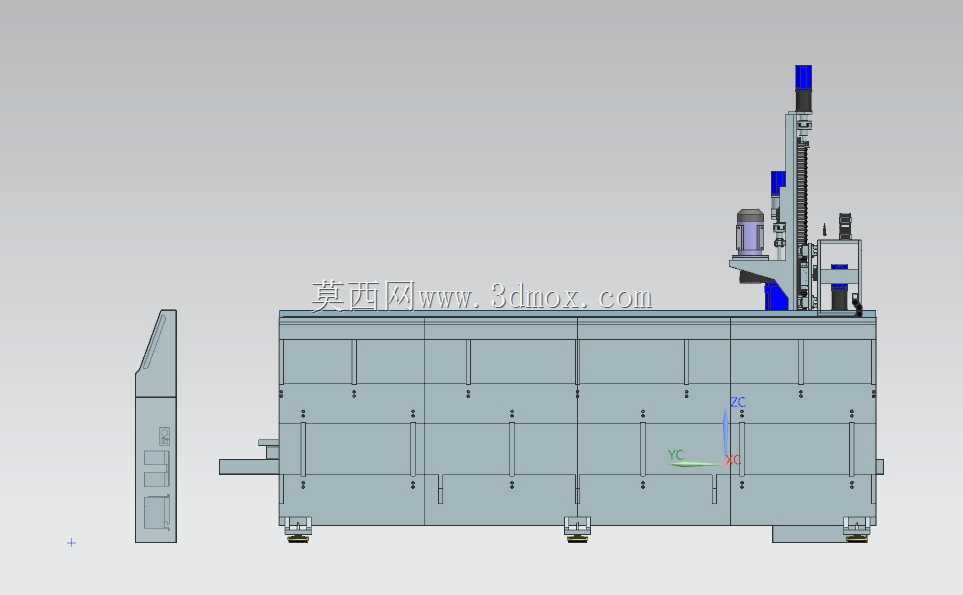

大尺寸工件加工场景里，横梁悬伸带来的Z轴抖动一直是影响加工精度的核心痛点，这款龙门式数控设备的结构设计，从加工适配角度做了多处针对性的细节调整。床身采用分段式拼接箱型结构，侧壁预留的安装槽位直接适配工厂现有地脚螺栓孔位，不用额外做基础改造就能进场落位，底部可调脚杯的支撑点特意避开了车间地面常见的预埋管线走向，安装时不用反复调整设备摆放角度。横梁导轨的安装基面做了微凸的预变形处理，抵消Z轴滑座移动到横梁中段时产生的下挠量，实际加工时滑座全程移动的直线度误差能控制在0.02mm以内，不用额外加装辅助支撑结构就可以满足非金属板材、轻金属构件的铣削加工精度要求。Z轴滑枕的导向采用双直线导轨搭配滚珠丝杠的组合，丝杠安装座预留了预紧力调整间隙，长期使用出现磨损后不用拆解整个滑台组件，就能直接从侧方调整预紧量，减少后期维护的拆装工作量。防护门板采用内嵌式滑动结构，门板和床身框架的贴合面加装了可拆卸的密封胶条，加工产生的切屑、切削液不会溅落到设备外部，门板上预留的观察窗位置刚好对准加工刀尖区域，操作人员站在设备正前方就能清晰看到加工状态，不用侧身探看规避安全隐患。侧边的独立控制柜采用下进下出的走线方式，柜内安装板的孔位完全匹配常用数控系统的安装尺寸，更换不同品牌的控制系统时不用重新打孔攻丝，控制柜和主机之间的走线槽预留了足够的冗余空间，后续加装第四轴、自动换刀等附加组件时不用重新布设主线路。设备的所有外露管线都采用拖链内置排布，拖链的弯曲半径特意选了比常规规格大30%的型号，高速移动时管线不会出现弯折疲劳，拖链和安装座的连接采用快拆卡扣，更换损坏的管线时不用逐段拆解拖链，能大幅缩短停机维护的时间。床身内部的排屑空间做了倾斜导面设计，加工产生的碎屑会顺着斜面滑落到设备端部的排屑口，不用人工频繁清理床身内部的积屑，适配长时间连续加工的生产需求。
