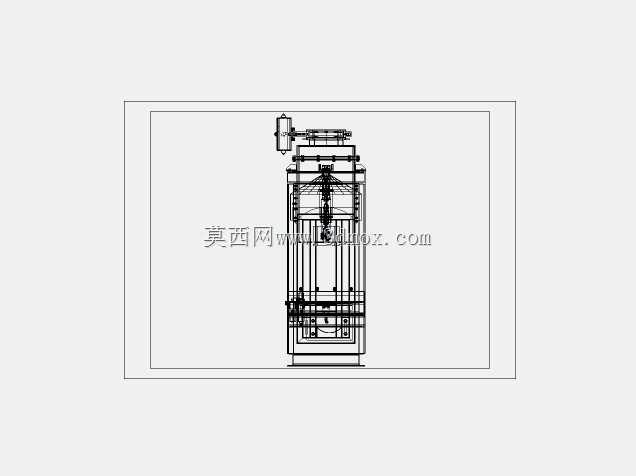

阀口袋水泥散装物料灌装装袋设备结构

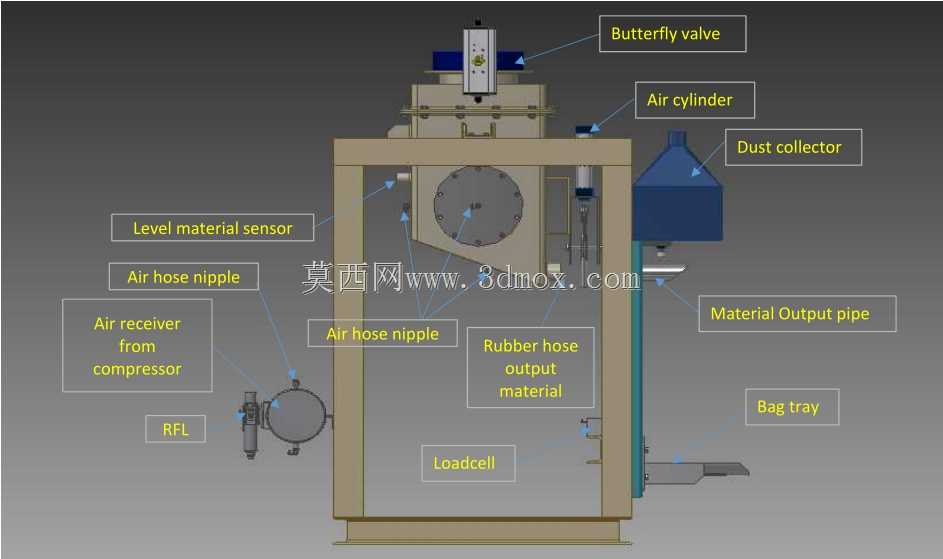

散料灌装现场最常出现的漏粉、出料嘴卡袋、机架共振问题，在这套阀口袋装袋结构的设计里都做了针对性的落地处理。方管焊接的机架没有做多余的装饰性封板，四根立柱的壁厚选了3mm的规格，横梁和立柱的连接位置特意加了三角加强筋，不是为了视觉上的厚重感，是因为灌装时上方的给料机构会持续产生高频振动，壁厚不足或者缺少加强筋的话，运行三个月就会出现焊缝开裂的问题，现场维修时还要清空料斗才能补焊，停机损失远高于几根型材的成本。出料嘴的倾斜角度没有照搬常规设备的45度设计，调到了38度，这个角度是反复核对阀口袋插袋的操作轨迹定的，工人站在操作位抬手插袋时，袋口刚好能顺着斜面滑到定位挡片位置，不用反复调整袋口对齐，单袋插袋时间能缩短近一秒，单日产能就能提上去不少。出料嘴上方的蓝色挡尘罩做了外翻的折边，折边宽度留了20mm，灌装时溢出的浮粉会顺着折边落到下方的接料槽里，不会直接飘到工人的操作区域，之前接触过的老款设备挡尘罩是垂直直板，浮粉顺着罩体直往下掉，工人每班下来工作服肩背位置全是水泥灰，这个小折边的改动没增加多少加工成本，却能大幅改善现场的操作环境。上方的给料阀座和机架的连接位置垫了5mm厚的丁腈橡胶减震垫，螺丝穿过减震垫再锁付，不是直接硬连接，硬连接的话振动会直接传到机架上，不仅会把机架上的螺丝震松，还会让计量模块的数值出现波动，导致每袋的重量误差超标，加了减震垫之后，振动被橡胶层吸收大半，计量的稳定性会好很多。料斗下方的气动推料机构，气缸的安装座做了长腰孔调节位，不是固定死的孔位，后期如果更换不同厚度的出料嘴，或者出现磨损间隙变大的情况，不用重新打孔攻丝，松掉螺丝调整气缸的前后位置就能补偿间隙，维护的时候省很多事。侧面的气路走线全部藏在了型材的凹槽里，用线卡固定，没有露在机架外面，车间里粉尘大，露在外面的气管很容易积灰，被掉落的物料砸到还会出现破损漏气，藏在型材槽里既整洁又能延长气管的使用寿命。插袋位置的下方没有做封闭的底板，留了镂空的格栅，偶尔漏下来的散料会直接落到格栅下方的回收料斗里，不会积在机架内部，清理的时候不用拆开设备盖板，直接扫走回收料斗里的料就行。
